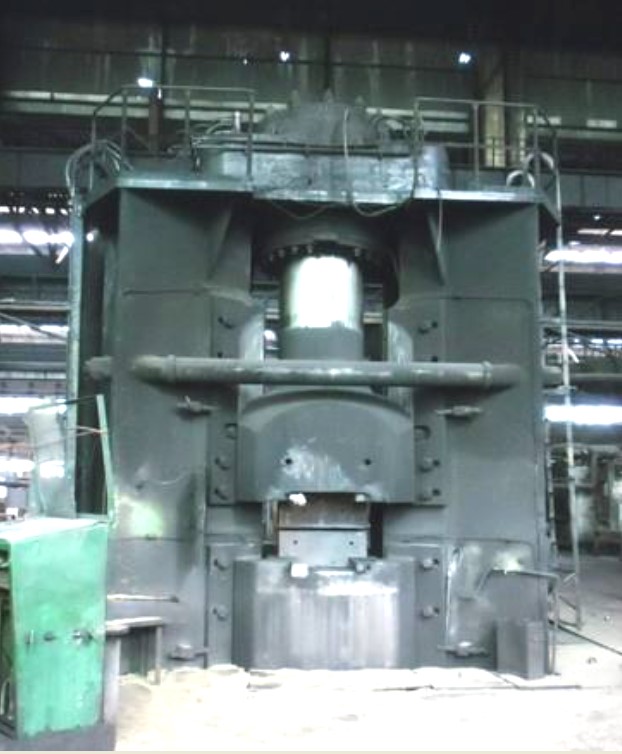

対撃鍛造ハンマー Beche DGH40 - 40 トン
Beche DGH40 対撃鍛造ハンマー - 説明
技術仕様 Beche DGH40 (ID:75488)
| Type | Counterblow forging hammer |
|---|---|
| Manufacturer | Beche |
| Model | DGH40 |
| Percussive energy | 40000 mkg |
| Number of strokes max. at full stroke | 45 H/min |
| Average number of strokes | 6 H/min |
| Lifting height min. | 710 mm |
| Lifting height max. | 860 mm |
| Ram (front to back) | 2150 mm |
| Distance between guides | 1300 mm |
| Die height, min. | 250 mm |
| Die height, max. | 400 mm |
| Resources | Compressed Air |
| Overpressure | 0,7 MPa |
| Temperature min. | +80 C |
| Temperature max. | +220 C |
対撃鍛造ハンマー Beche - 技術プロセスと操作
| 鍛造 | 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。 |
|---|---|
| 熱間鍛造 | 熱間鍛造は、高温下で金属を圧力成形するプロセスです。加熱により材料の変形抵抗が低下し、金型キャビティへの流動が容易になります。高い生産性と複雑な形状の成形が可能です。鋼および合金からの鍛造品の量産・大量生産に使用されます。 |
| 閉塞金型鍛造 | 素材は金属の流動を制限する金型キャビティ内で変形し、工具の正確な形状を満たすように強制されます。高圧の下で材料は金型のあらゆる凹部と細部に広がり、正確な形状を持つ部品を生み出します。この方法は高い精度と再現性を提供し、複雑な鍛造品の量産および大量生産の標準となっています。 |
| 対撃鍛造 | 2つのラムが同時に互いに向かって移動し、素材を両側から圧縮する鍛造プロセスです。対向運動が衝撃力を相殺するため、高い打撃エネルギーでも設備基礎への負荷は最小限に抑えられます。金属は対称的に変形し、金型キャビティを均一に満たします。この方法は、強力な打撃と工具の正確な噛み合わせが求められる大型鍛造品の製造に特に有効です。 |
| ドロップ鍛造 | 落下するラムのエネルギーによって素材を変形させる熱間閉塞鍛造の方法です。衝撃を受けて金属は金型キャビティを満たし、その形状を再現して完成部品の形となります。高い生産性と再現性が特徴で、量産および大量生産で需要があります。 |
