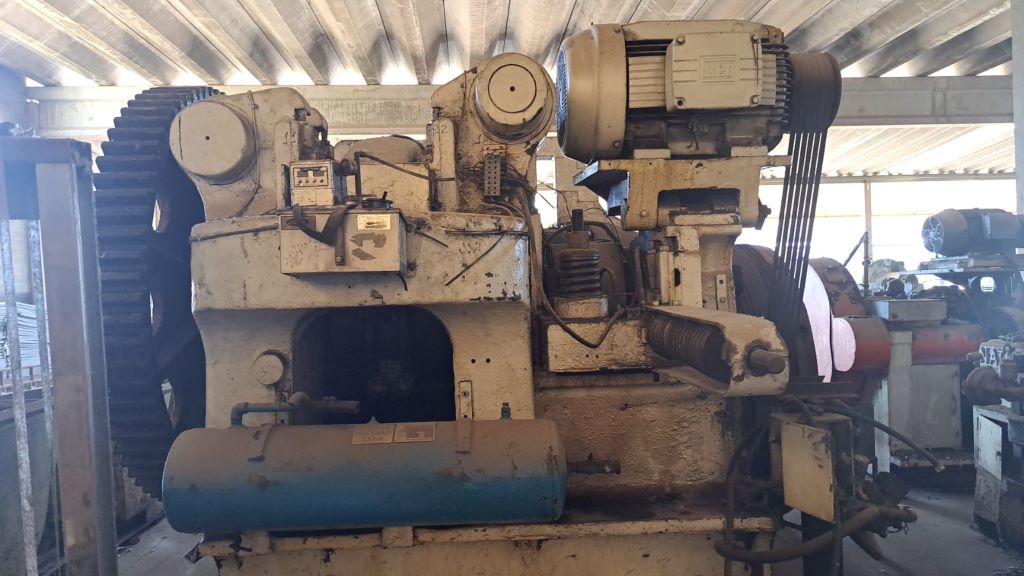

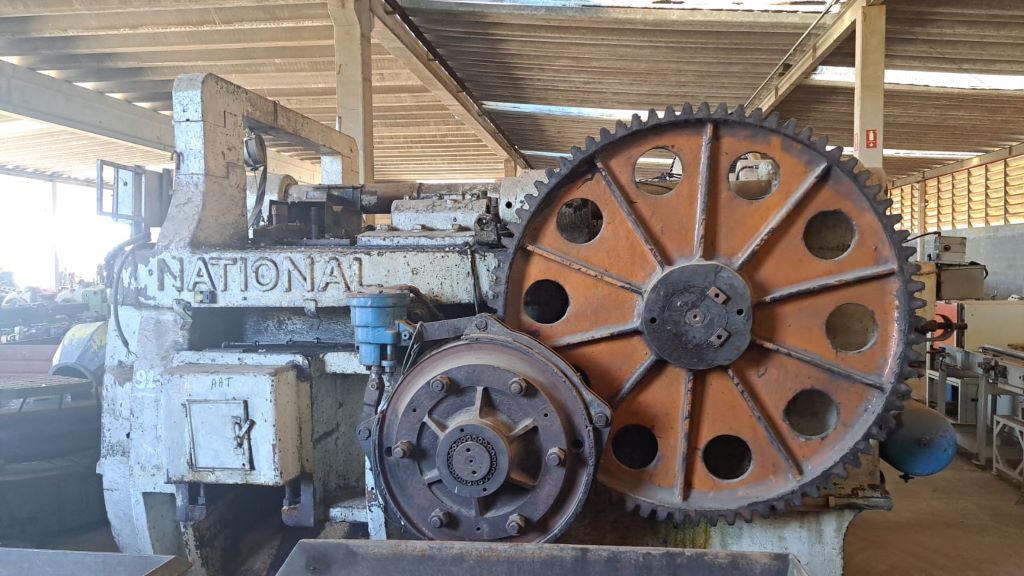

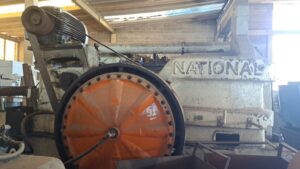

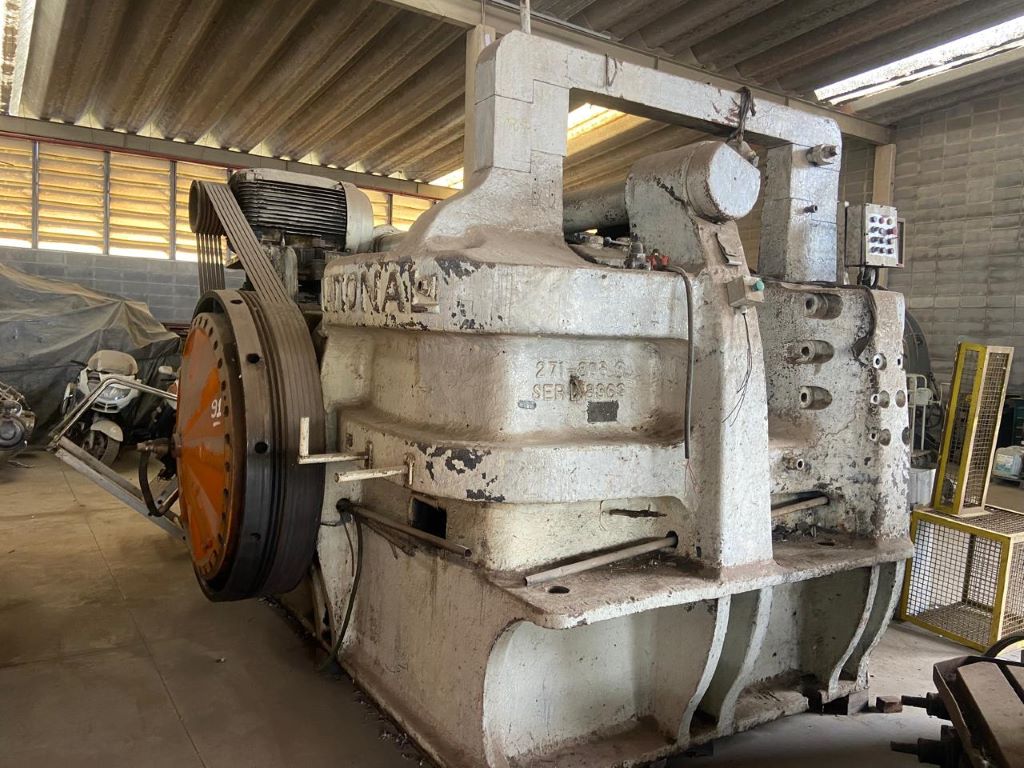

鍛造アップセッター National 4 - 800 トン
National 4 鍛造アップセッター - 説明
技術仕様 National 4 (ID:76391)
| Type | Forging upsetter |
|---|---|
| Manufacturer | National |
| Force | 800 ton |
| Dia | 4 « |
| Grip Open | 6″ |
| Stroke | 13.5″ |
| SPM | 25 |
| Grip Tons | 400 |
| Gather | 6.2″ |
| Hold | 3″ |
| Die Space Length | 21.5″ |
| Die Space Height | 26″ |
| Thickness of Each Die | 8.1″ |
鍛造アップセッター National - 技術プロセスと操作
| 鍛造 | 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。 |
|---|---|
| 予備成形 | 予備成形は、素材を本スタンピング作業に向けて準備し、将来の部品のおおよその形状を与えます。金属は金型内で分配され、最終的な充填を容易にし、工具の摩耗を低減します。この中間段階により、完成品の精度と品質が向上します。 |
| 据え込み | 据え込みは、圧縮下で金属が塑性的に流動する能力に基づいています。素材を端面から圧縮すると、材料は外側へ流れ、部品設計が求める箇所の断面積を増加させます。こうしてボルトの頭、フランジ、カラー、段付き形状が形成されます。この作業は横型据え込み機とプレスで行われ、締結部品や棒状部品の量産において高い精度と再現性を提供します。 |
| ヘッディング | 棒状素材の端部に頭部を成形することは、締結部品の大量生産における基本的な作業です。金属は軸方向に据え込まれ、圧力を受けて金型キャビティを満たし、将来の頭部の形状となります。加工は冷間ヘッダーと熱間ヘッディングプレスで行われ、高速性と最小限の材料消費を実現します。得られた素材は、ボルト、リベット、スタッドなど端部が太くなった部品に使用されます。 |
| 穴あけ | 塊状素材に穴を開ける作業は、バルクパンチングが担います。金属は削られるのではなく、押し抜かれます。パンチが素材に食い込み、材料を側方へ押しのけて貫通穴または止まり穴を形成します。この作業はプレスで行われ、穴の周囲の金属組織を損なうことなく保持します。ブッシュ、リング、中空シャフトの製造に使用されます。 |
| ピアシング | ピアシングは、材料を除去せずに工具を素材に押し通すことで、塊状素材に穴を形成します。金属は側方に押しのけられ、周囲の組織を保ちながら貫通穴または止まり穴が作られます。この作業はプレスで行われ、ブッシュ、リング、シャフトなどの中空部品の製造に使用されます。 |
