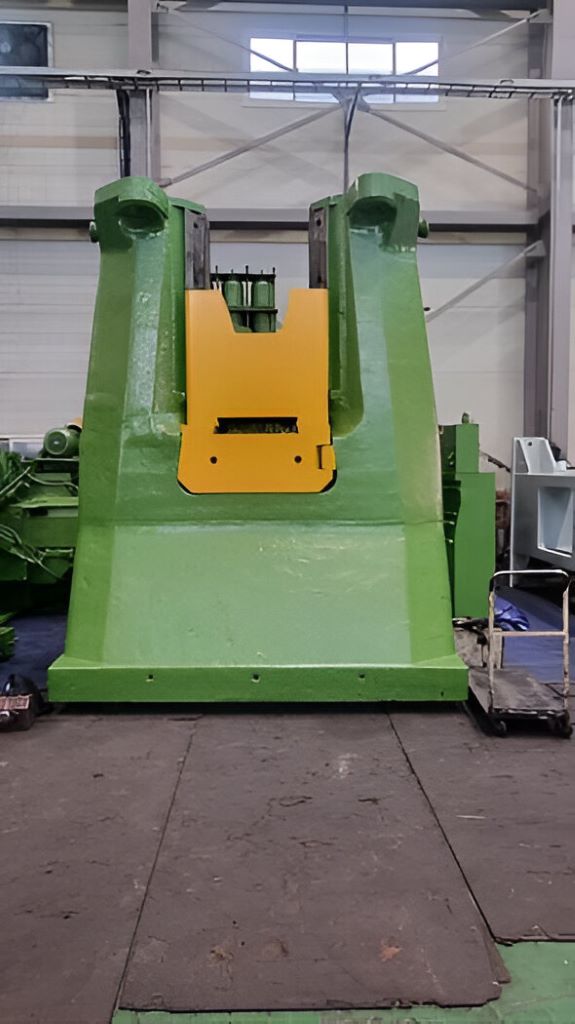

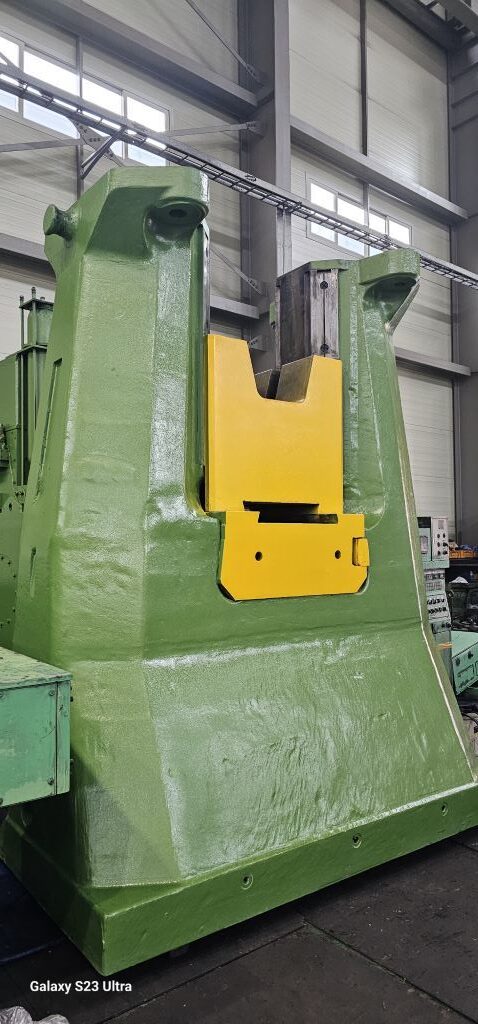

油圧鍛造ハンマー Beche KGH 5 - 50 kJ
Beche KGH 5 油圧鍛造ハンマー - 説明
技術仕様 Beche KGH 5 (ID:76263)
| Type | Hydraulic forging hammer |
|---|---|
| Manufacturer | Beche |
| Model | KGH 5 |
| Year of manufacture | 2001 |
| Capacity | 2 ton |
| Working capacity | 50 kJ |
| Max. number of blow with nominal blow effect | 99 min-1 |
| Useful number of blows with nominal blow effect | 45 min-1 |
| Tup stroke | min. 530 mm |
| Tup stroke | max. 775 mm |
| Final tup speed | 5.1 m/sek |
| Die height without dovetails (total) | min.190 mm |
| Die height without dovetails (total) | max. 435 mm |
| Cooling capacity | 80 kW |
| Electrical nominal data | |
| Main drive | 2 x 66 kW |
| Circulation pump | 9 kW |
| Lubrication | 0.18 kW, |
| Heating | 3 kW |
| Total electrical power demand | 270 kVA |
| Operating voltage / frequency | 440/60 V/Hz |
| Control circuit voltage/ frequency | 110 / 60 V/Hz |
| Electronic / valve voltage | 24 V/DC |
| Cable length to switchgear cabinet | max. 20 m |
| Total weight approx. | 75 ton |
油圧鍛造ハンマー Beche - 技術プロセスと操作
| 鍛造 | 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。 |
|---|---|
| 熱間鍛造 | 熱間鍛造は、高温下で金属を圧力成形するプロセスです。加熱により材料の変形抵抗が低下し、金型キャビティへの流動が容易になります。高い生産性と複雑な形状の成形が可能です。鋼および合金からの鍛造品の量産・大量生産に使用されます。 |
| 閉塞金型鍛造 | 素材は金属の流動を制限する金型キャビティ内で変形し、工具の正確な形状を満たすように強制されます。高圧の下で材料は金型のあらゆる凹部と細部に広がり、正確な形状を持つ部品を生み出します。この方法は高い精度と再現性を提供し、複雑な鍛造品の量産および大量生産の標準となっています。 |
| ドロップ鍛造 | 落下するラムのエネルギーによって素材を変形させる熱間閉塞鍛造の方法です。衝撃を受けて金属は金型キャビティを満たし、その形状を再現して完成部品の形となります。高い生産性と再現性が特徴で、量産および大量生産で需要があります。 |
