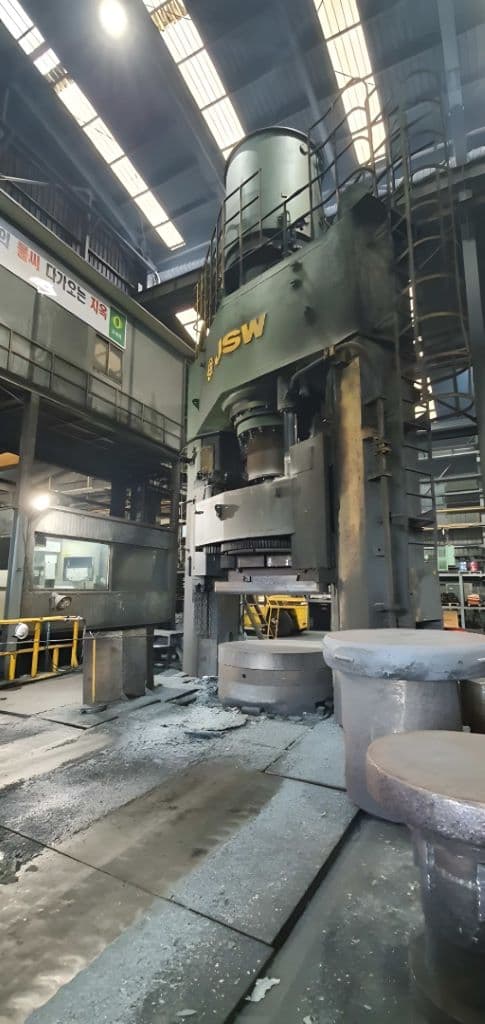

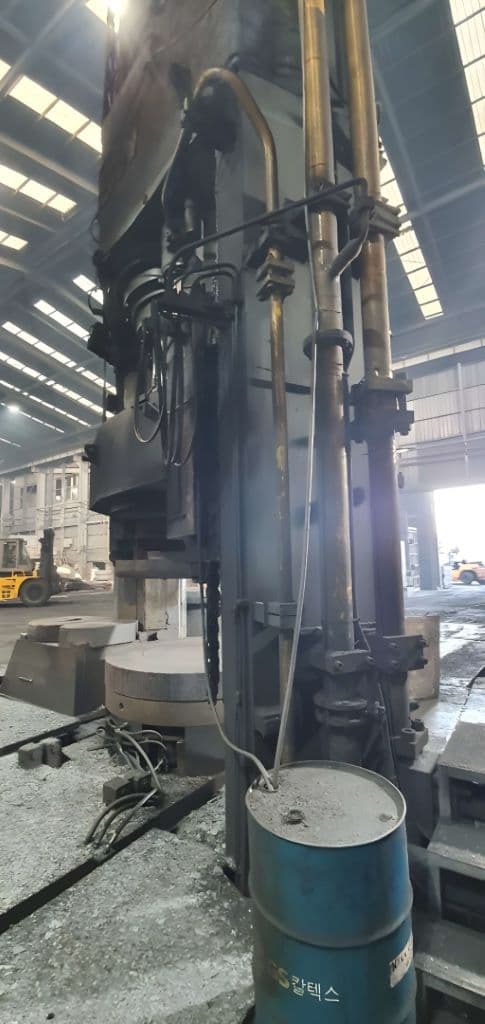

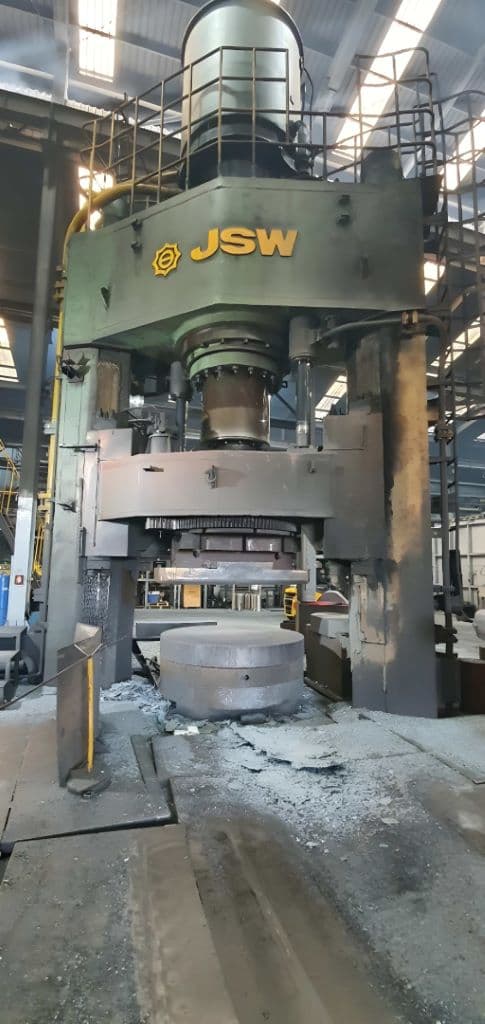

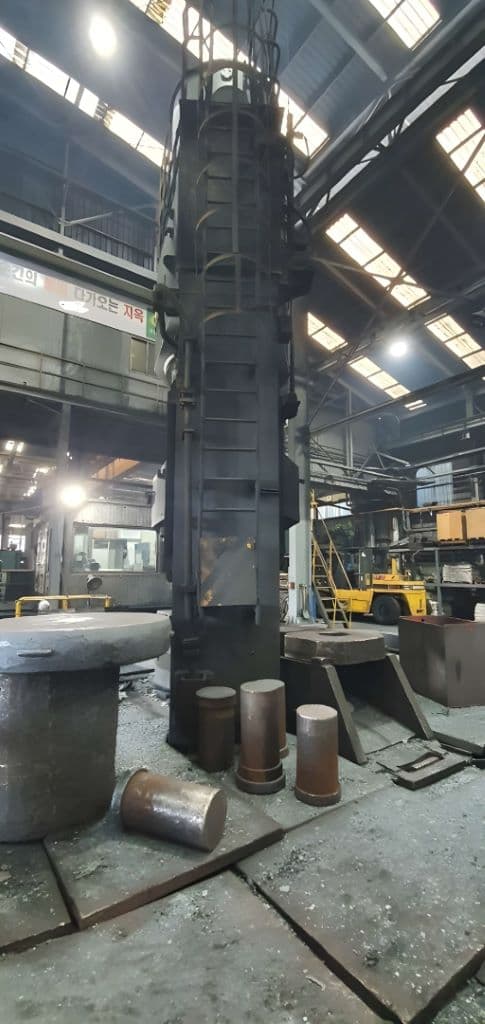

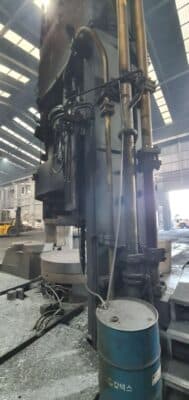

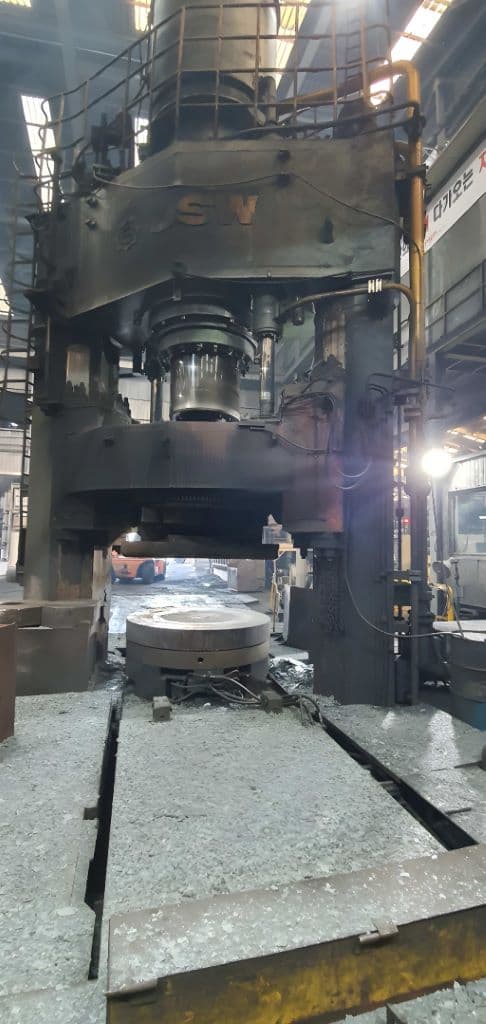

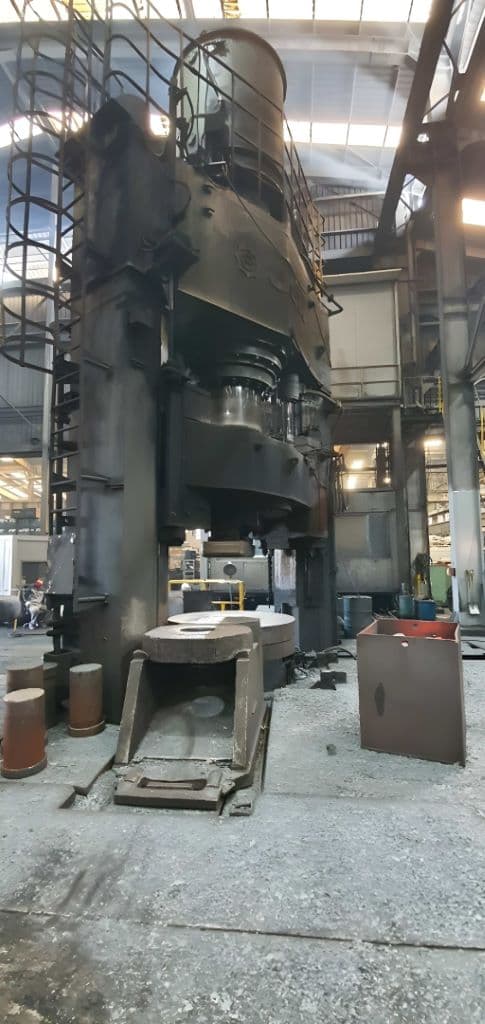

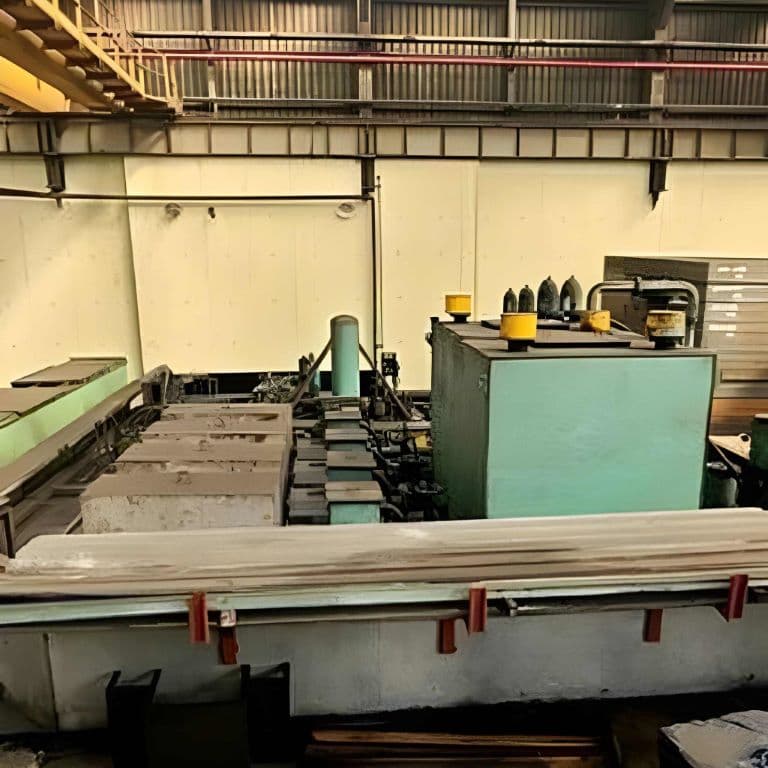

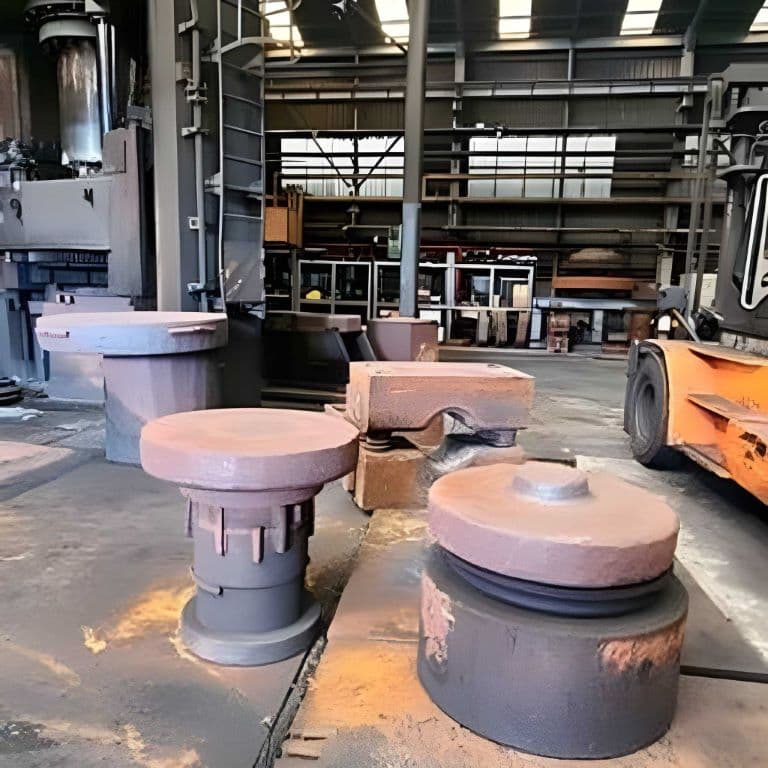

開放鍛造プレス JSW 2500 MT - 2500 トン
JSW 2500 MT 開放鍛造プレス - 説明
技術仕様 JSW 2500 MT (ID:76449)

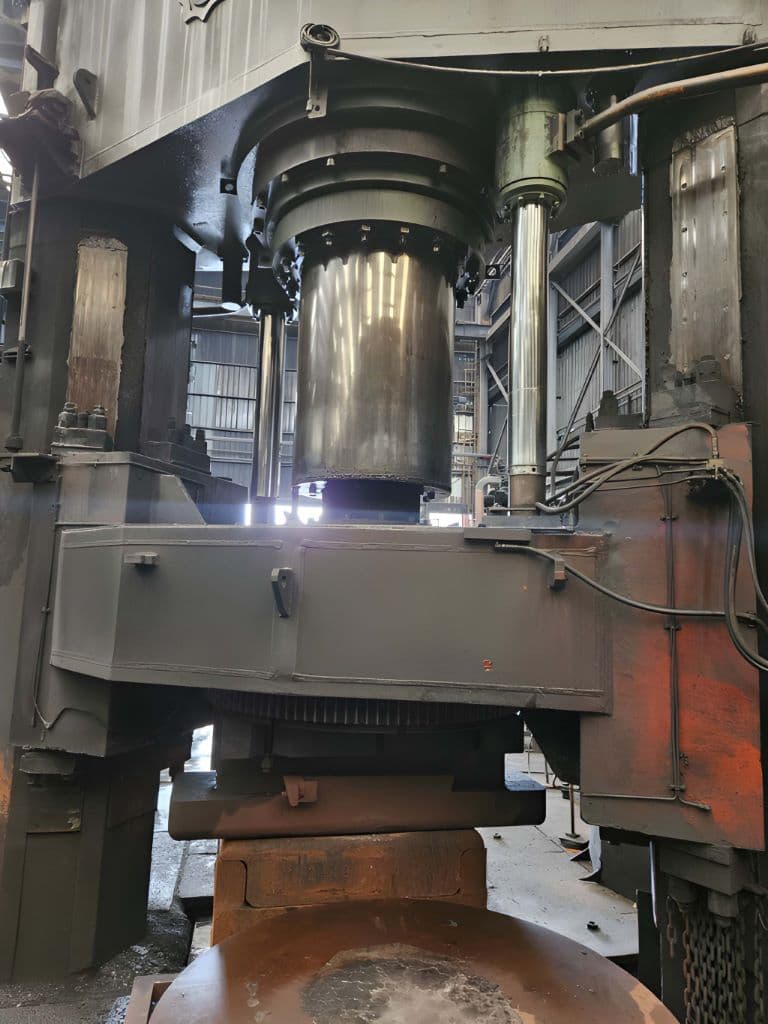

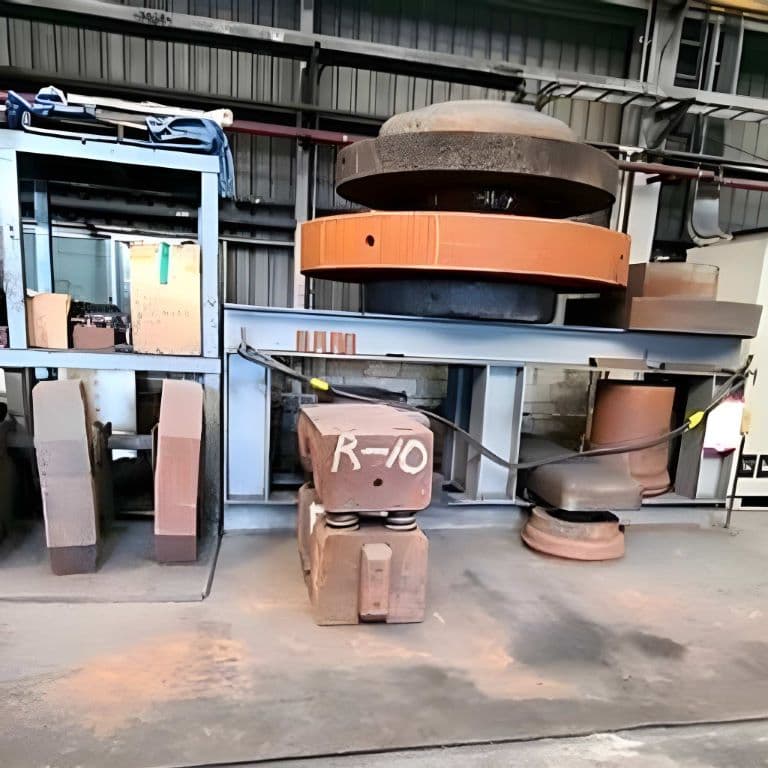

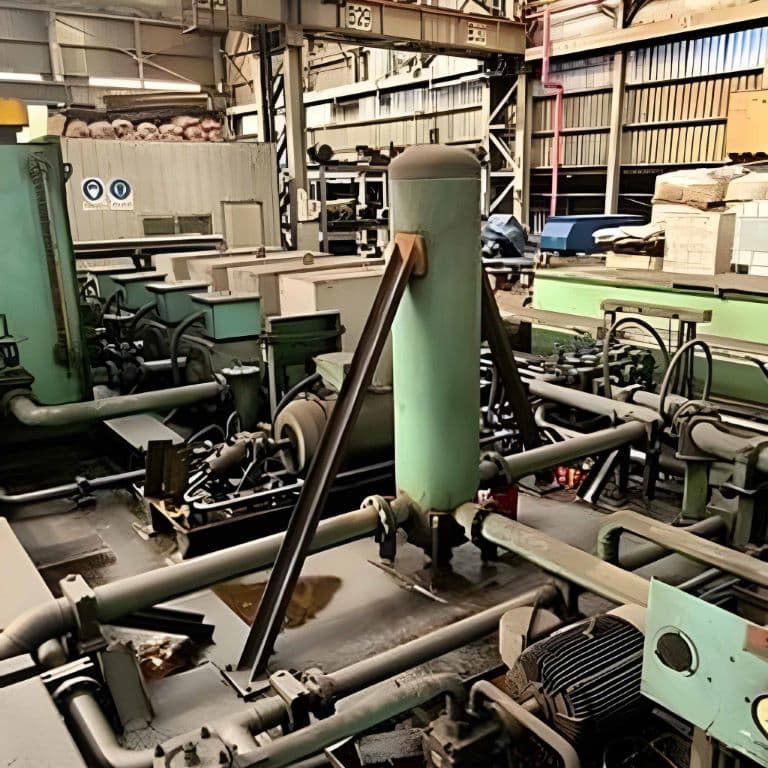

| Type | Open die forging press |
|---|---|
| Manufacturer | JSW |
| Model | 2500 MT |
| Year of manufacture | 1987 |
| Year of overhaul | 1999 |
| Press Specifications | |
| Capacity | 2500 tons (300 kg/cm²) |
| Upsetting Force at Static Working Pressure | 25 MN (234 bar) |
| Stroke | 1000 mm |
| Press Daylight | 2489 mm |
| Distance Between Side Flame | 1549 mm |
| Number of Pull Back Cylinder | 1 |
| Allowable Eccentric Load at 25 MN | 200 mm radius |
| Forging Tolerance Measure on Hot Workpiece | ±1 mm |
| Die Table Area (Width x Length x Stroke) | 1400 x 3365 x 1500 mm |
| Press Speeds | |
| Forging & Upsetting at 25 MN | 58 mm/sec |
| Advance Speed, Fast/Slow | 250/10 mm/sec |
| Die Table Slide Forward, Fast/Slow | 250/5 mm/sec |
| Press Forces | |
| Forging & Upsetting at 234 bar | 25 MN (2500 tons) |
| Return at 234 bar | 3.5 MN (350 tons) |
| Table Shift at 234 bar (Forward) | 0.6 MN (60 tons) |
| Table Shift at 234 bar (Back) | 0.4 MN (40 tons) |
| Hydraulic Pumps (Main) | |
| Type | Axial Piston Pump |
| Quantity | 4 sets |
| Pressure Rate | 400 bar |
| Working Pressure | 350 bar |
| Model | Rexroth (A2F500, A2F125) |
| Total Flow | 2500 ℓ/min (315 bar) |
| Electric Main Motors | |
| 4 sets | 300 KW, 6P, 3300 volt, 60 Hz, IP54, F class, Single end shaft |
| Total Electric Power Supply | 1377 KW |

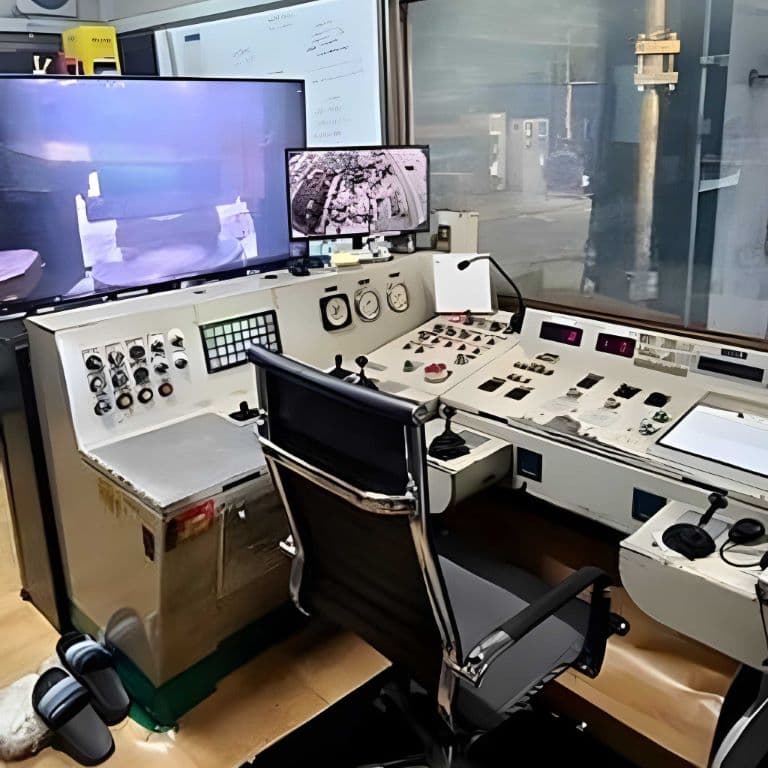

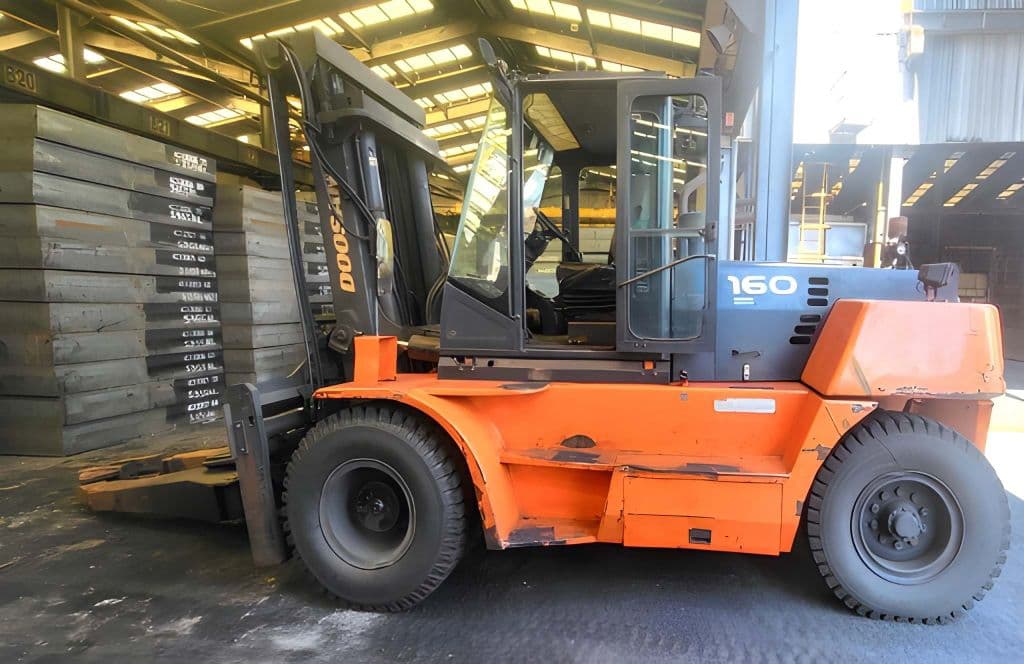

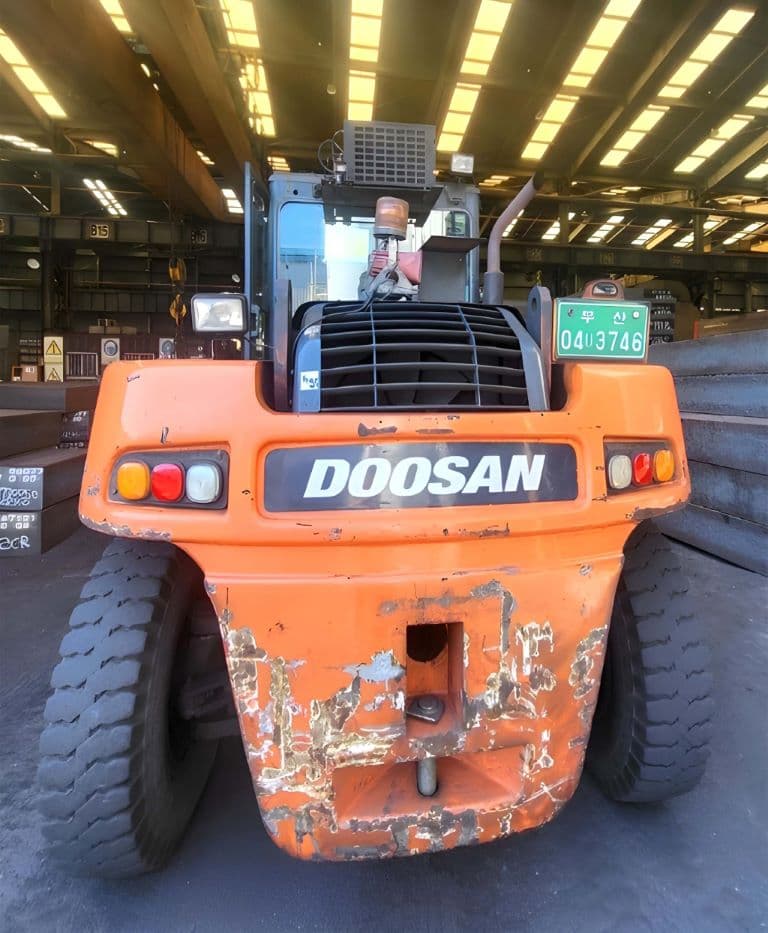

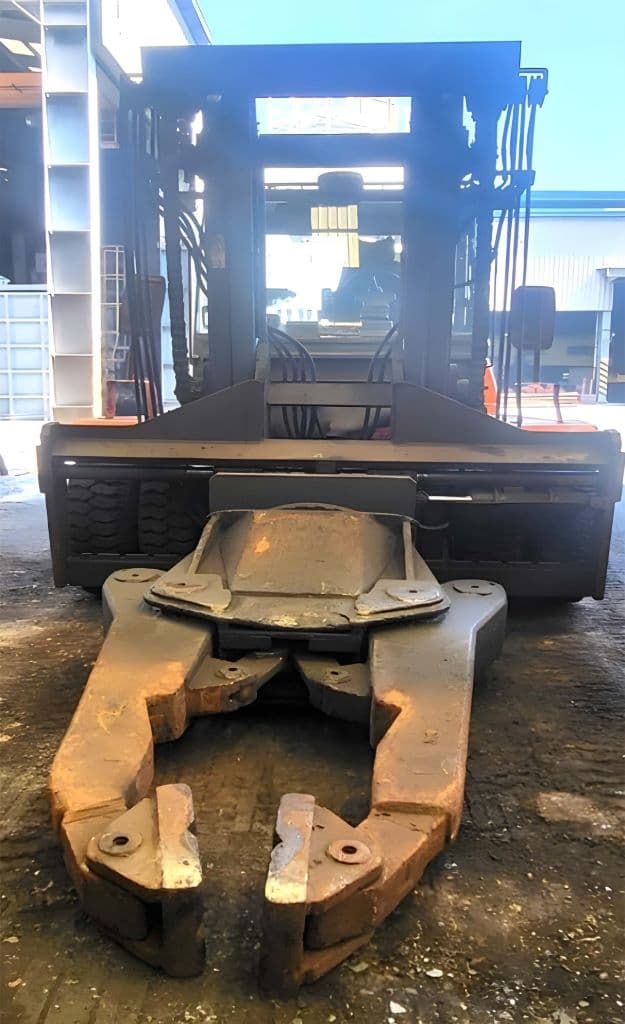

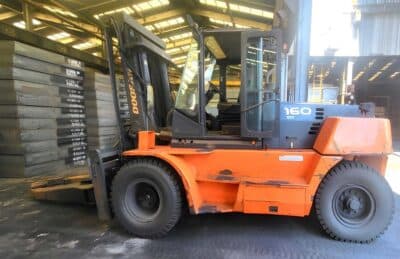

| Forklift Manipulator | |
| Type | Used Doosan or Daewoo 16 (15) Ton Forklift Type Manipulator |
| Model | D160S-5 |
| Year of Manufacture | 2007 |
| Actual Loading Capacity | 5 Ton |
| Length | 6065 mm |
| Width | 2490 mm |
| Height | 3170 mm |
| Gross Weight | 18.9 tons |
| Driving Type | Self-propelled (Tire Type) |
| Rated Power | 160/2100 PS/RPM |
| Number of Cylinders | 6 |
| Fuel Type | Diesel |
開放鍛造プレス JSW - 技術プロセスと操作
| 鍛造 | 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。 |
|---|---|
| 熱間鍛造 | 熱間鍛造は、高温下で金属を圧力成形するプロセスです。加熱により材料の変形抵抗が低下し、金型キャビティへの流動が容易になります。高い生産性と複雑な形状の成形が可能です。鋼および合金からの鍛造品の量産・大量生産に使用されます。 |
| Open-die forging | 金属は横方向の制限なしに平型または異形工具の間で変形し、全方向へ自由に流動します。素材は繰り返しの打撃またはプレスストロークによって徐々に形状を得て、作業者が各ステップ間の位置を制御します。この方法は、シャフト、ディスク、リングなどの大型鍛造品の製造に使用され、精緻な内部組織が重要となります。 |
| 予備成形 | 予備成形は、素材を本スタンピング作業に向けて準備し、将来の部品のおおよその形状を与えます。金属は金型内で分配され、最終的な充填を容易にし、工具の摩耗を低減します。この中間段階により、完成品の精度と品質が向上します。 |
| ピアシング | ピアシングは、材料を除去せずに工具を素材に押し通すことで、塊状素材に穴を形成します。金属は側方に押しのけられ、周囲の組織を保ちながら貫通穴または止まり穴が作られます。この作業はプレスで行われ、ブッシュ、リング、シャフトなどの中空部品の製造に使用されます。 |
