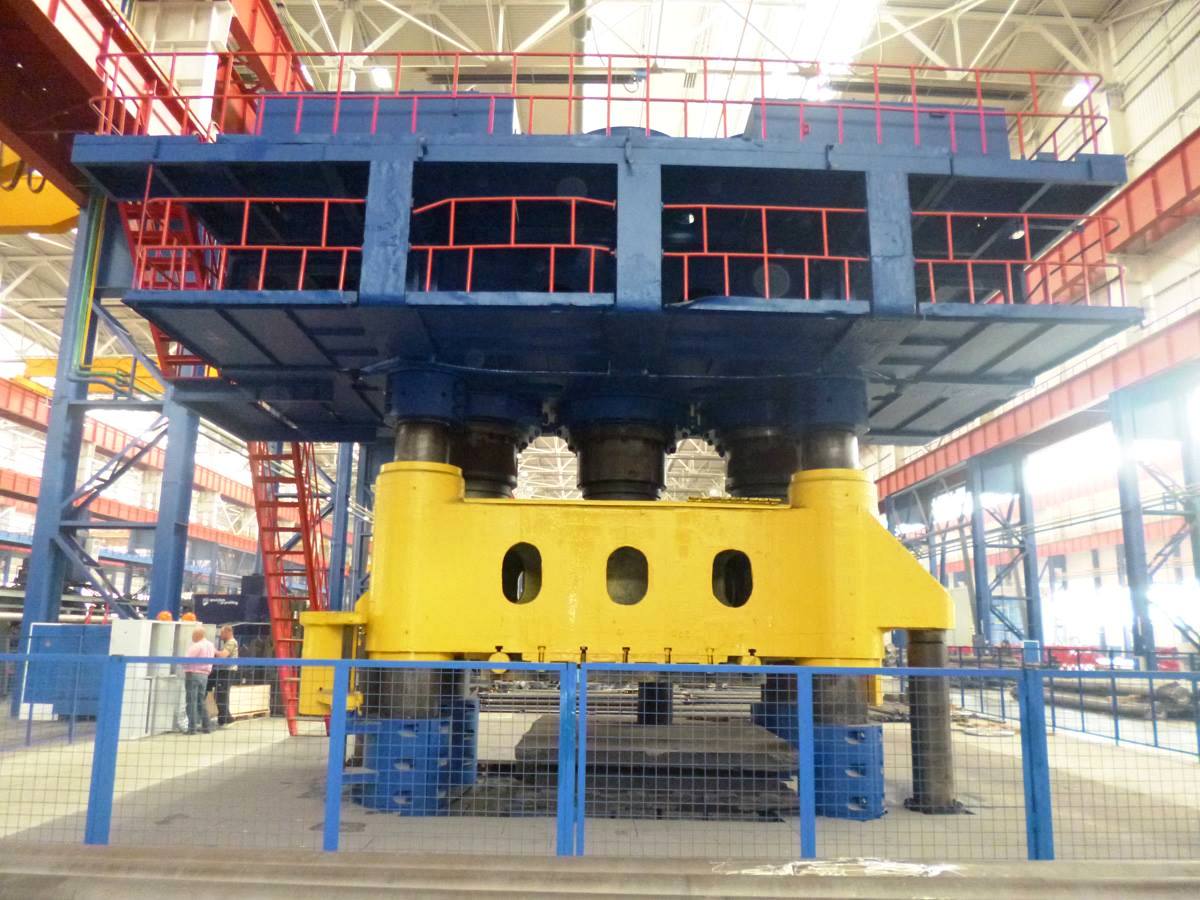

開放鍛造プレス Dnepropress P3847 - 5000 トン

Dabrox 出品 ID: S79222

このオファーの詳細情報をリクエスト：
- 在庫状況、価格
- 支払い/配送条件
- 仕様、状態、写真など

* 必須項目

Dnepropress P3847 開放鍛造プレス - 説明

開放鍛造プレス Dnepropress P3847 - 5000 トン (ID:S79222)は、閉塞金型を使用しない開放成形条件下での自由鍛造のために設計された鍛造・プレス設備です。大きな力を発揮し、素材断面全体にわたって金属組織を深く鍛錬します。シャフト、ディスク、リングなどの大型鍛造品や重要部品の製造に使用されます。

技術仕様 Dnepropress P3847 (ID:S79222)

TypeOpen die forging press
ManufacturerDnepropress
ModelP3847
Nominal force
1st stage16000 kN
2nd stage31500 kN
3rd stage50000 kN
Slide stroke1100 mm
Slide speed
Idle down stroke150 mm/s
Working stroke at 1 stage of force25,6 mm/s
Working stroke at 2 stage of force12,8 mm/s
Working stroke at 3 stage of force8,5 mm/s
Return stroke100 mm/s
Max distance between table and slide (daylinght)2300 mm
Table dimensions
Left-to-right3500 mm
Front-to-back2800 mm
Table stroke2850 mm
Table speed
Out of press270 mm/s
Into press270 mm/s
Max tolerable at 3 stage of force
Left-to-right200 mm
Front-to-back100 mm
Nominal pressure of working fluid15 MPa
Overall press dimensions
Left-to-right11600 mm
Front-to-back16000 mm
Height above floor level8640 mm
Total power of electric motors425 kW
Press weight800 ton

開放鍛造プレス Dnepropress - 技術プロセスと操作

鍛造 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。
熱間鍛造 熱間鍛造は、高温下で金属を圧力成形するプロセスです。加熱により材料の変形抵抗が低下し、金型キャビティへの流動が容易になります。高い生産性と複雑な形状の成形が可能です。鋼および合金からの鍛造品の量産・大量生産に使用されます。
Open-die forging 金属は横方向の制限なしに平型または異形工具の間で変形し、全方向へ自由に流動します。素材は繰り返しの打撃またはプレスストロークによって徐々に形状を得て、作業者が各ステップ間の位置を制御します。この方法は、シャフト、ディスク、リングなどの大型鍛造品の製造に使用され、精緻な内部組織が重要となります。
予備成形 予備成形は、素材を本スタンピング作業に向けて準備し、将来の部品のおおよその形状を与えます。金属は金型内で分配され、最終的な充填を容易にし、工具の摩耗を低減します。この中間段階により、完成品の精度と品質が向上します。
ピアシング ピアシングは、材料を除去せずに工具を素材に押し通すことで、塊状素材に穴を形成します。金属は側方に押しのけられ、周囲の組織を保ちながら貫通穴または止まり穴が作られます。この作業はプレスで行われ、ブッシュ、リング、シャフトなどの中空部品の製造に使用されます。
