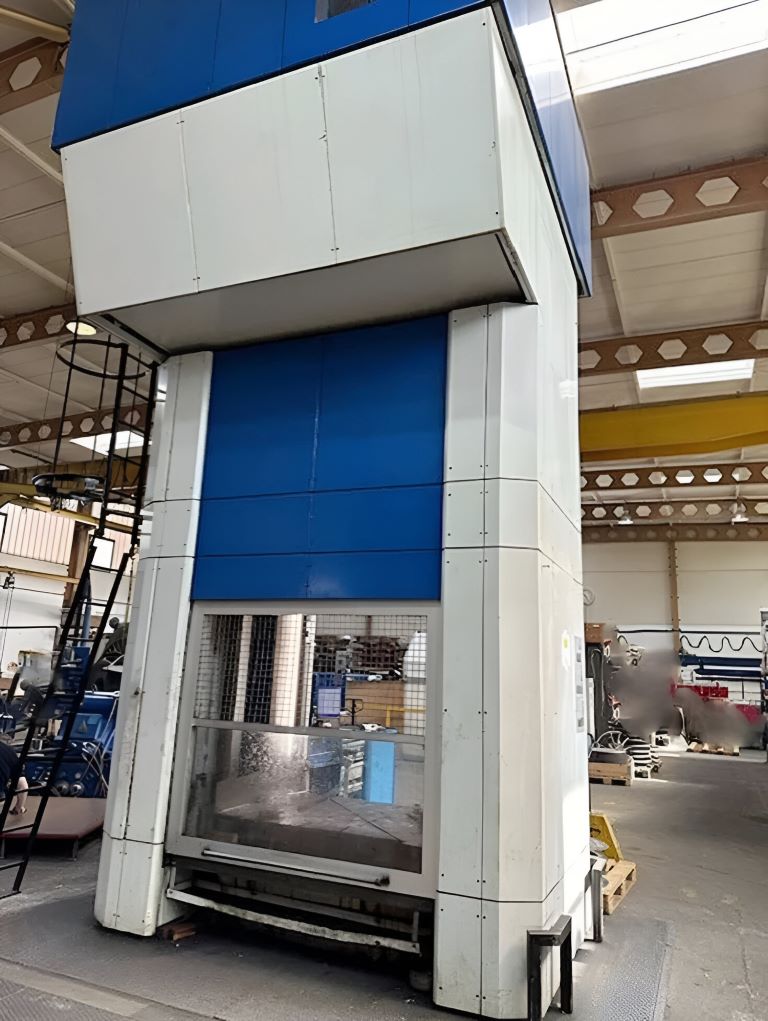

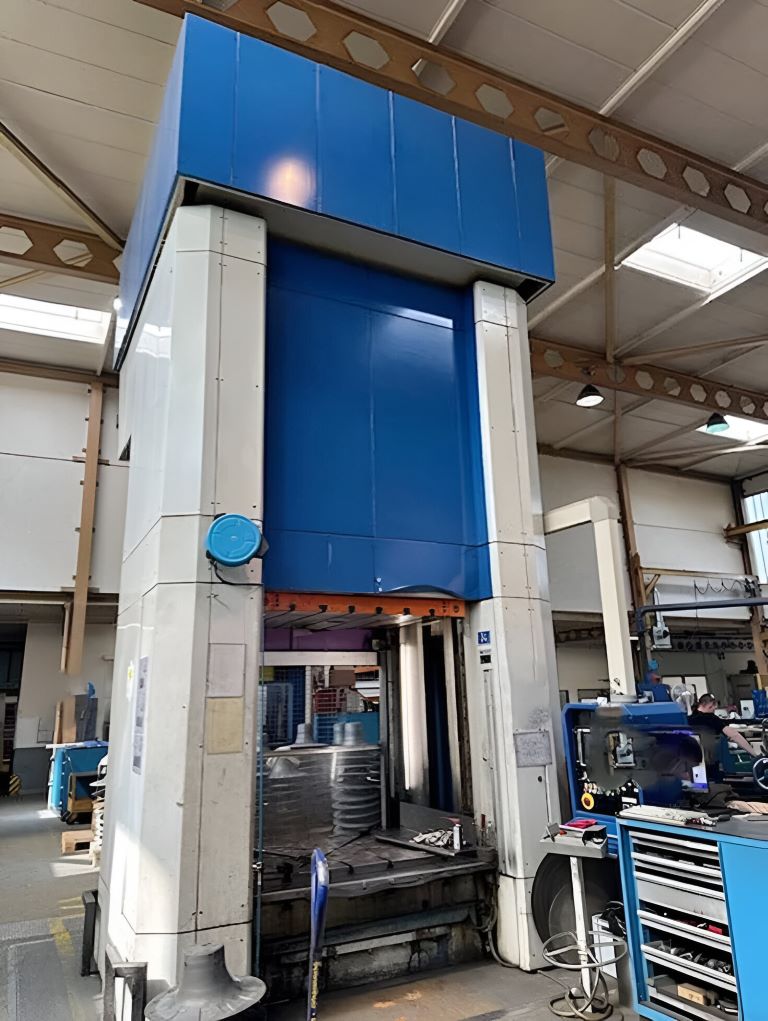

油圧プレス SMG HZPU 500-1600/1150 - 500 トン
SMG HZPU 500-1600/1150 油圧プレス - 説明
技術仕様 SMG HZPU 500-1600/1150 (ID:76228)
| Type | Hydraulic press |
|---|---|
| Manufacturer | SMG |
| Model | HZPU 500-1600/1150 |
| Year of manufacture | 1990 |
| Press force | 5000kN / 500 ton |
| Ram retraction force | 375 kN |
| Ram stroke | 1400 mm |
| Installation table ram top | 1800 mm |
| Table clamping surface / ram surface X / Y | 1600 mm / 1150 mm |
| Sheet holder force | 2500 kN |
| Sheet holder stroke | 500 mm |
| Installation table sheet holder top | 1250 / 850 mm |
| Table cushion force | 400 kN |
| Table cushion stroke | 380 mm |
| Table cushion surface | 1400 x 1150 mm |
| Pump capacity | 360 / 1500l / min |
| Rapid speed (down / up) | 30 / 14 mm / s. |
| Dimensions approx | 4400 x 2200 x 3000 mm |
| Weight approx. | 60 ton |
油圧プレス SMG - 技術プロセスと操作
| プレスフィッティング | プレスフィッティングは、プレスの力で一方の部品をもう一方に挿入する組立作業です。接合は締まりばめによって達成され、接触面が摩擦によって保持されます。このプロセスは、熱や締結具を使用せずに強固で精密な接続を提供します。ブッシュ、ベアリング、ピンなど、しっかりとした嵌合が求められる部品の組立に使用されます。 |
|---|---|
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 深絞り | シート素材は、その横寸法を大幅に超える深さまで金型内に絞り込まれます。工程は裂けやしわを避けるため、中間遷移を挟みながら段階的に進められます。各段階で金属は徐々に再配分され、壁厚を維持しながら部品の深さが増していきます。この方法で、ボンベ、シェル、ハウジングなどの複雑な中空製品が得られます。 |
| 曲げ加工 | 曲げ加工は、シート素材に角度または曲率を与えます。金属はプレスの力を受けて金型内で曲げられ、外側の層は伸び、内側の層は圧縮され、中央は元の長さを保ちます。この作業により、材料の厚みを変えることなく指定された形状の部品を得ることができます。 |
