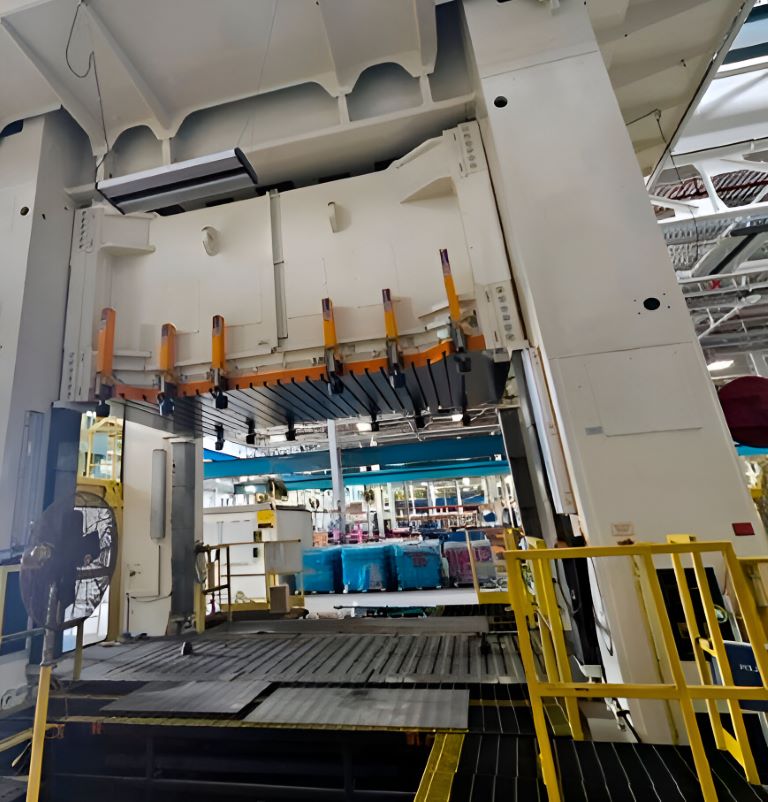

油圧プレス Hydrap HPDb 4000 - 4000 トン

Dabrox 出品 ID: 76288

このオファーの詳細情報をリクエスト：
- 在庫状況、価格
- 支払い/配送条件
- 仕様、状態、写真など

* 必須項目

Hydrap HPDb 4000 油圧プレス - 説明

油圧プレス Hydrap HPDb 4000 - 4000 トン (ID:76288)は、油圧シリンダー内の作動油の圧力によって力を発生させる産業用プレス設備です。油圧システムにより速度、力、ラムストロークを滑らかに調整でき、幅広い作業に対応する汎用性の高いツールです。高いエネルギー容量と、作動ストロークのどの位置でも最大力を発揮できる能力が特徴です。

技術仕様 Hydrap HPDb 4000 (ID:76288)

TypeHydraulic press
ManufacturerHydrap
ModelHPDb 4000
Nominal force4000 ton
Stroke length1200 mm
Min. slide speed10 mm/s
Min. slide speed500 mm/s
Table3500 x 2000 mm
Min. die size1200 x 800 mm
Max. die size3500 x 2000 mm
Power741 kW
Hydraulic pressure252 bar
Press weight420 ton

油圧プレス Hydrap - 技術プロセスと操作

プレスフィッティング プレスフィッティングは、プレスの力で一方の部品をもう一方に挿入する組立作業です。接合は締まりばめによって達成され、接触面が摩擦によって保持されます。このプロセスは、熱や締結具を使用せずに強固で精密な接続を提供します。ブッシュ、ベアリング、ピンなど、しっかりとした嵌合が求められる部品の組立に使用されます。
板金スタンピング 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。
絞り加工 ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。
深絞り シート素材は、その横寸法を大幅に超える深さまで金型内に絞り込まれます。工程は裂けやしわを避けるため、中間遷移を挟みながら段階的に進められます。各段階で金属は徐々に再配分され、壁厚を維持しながら部品の深さが増していきます。この方法で、ボンベ、シェル、ハウジングなどの複雑な中空製品が得られます。
曲げ加工 曲げ加工は、シート素材に角度または曲率を与えます。金属はプレスの力を受けて金型内で曲げられ、外側の層は伸び、内側の層は圧縮され、中央は元の長さを保ちます。この作業により、材料の厚みを変えることなく指定された形状の部品を得ることができます。
