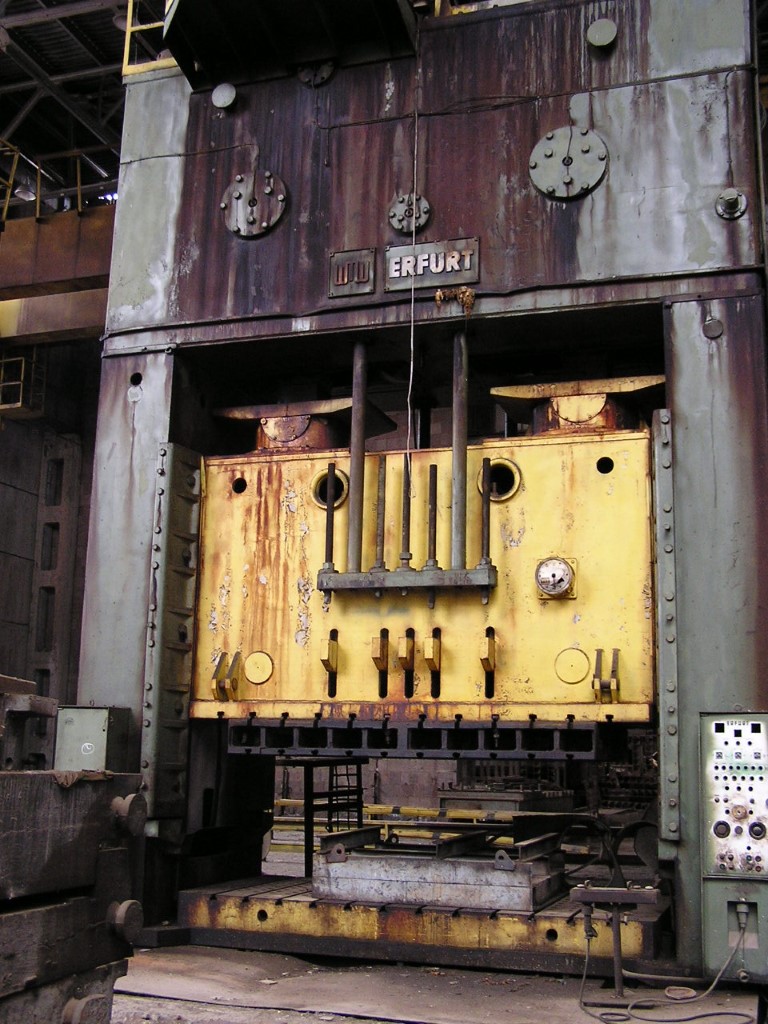

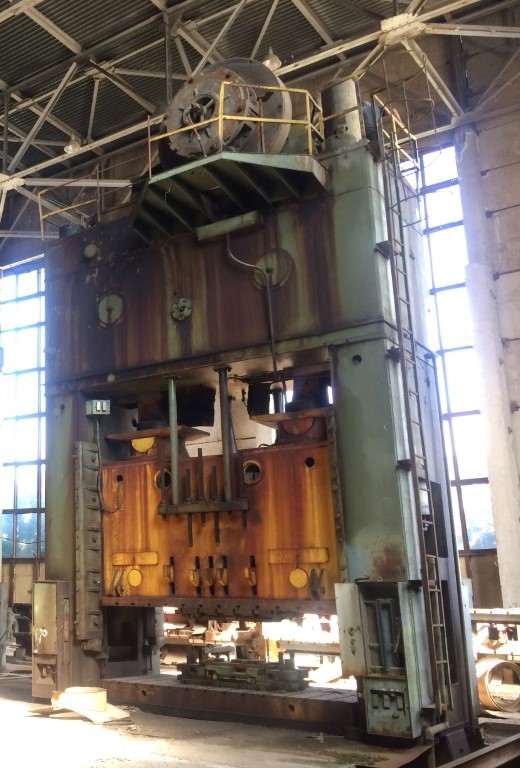

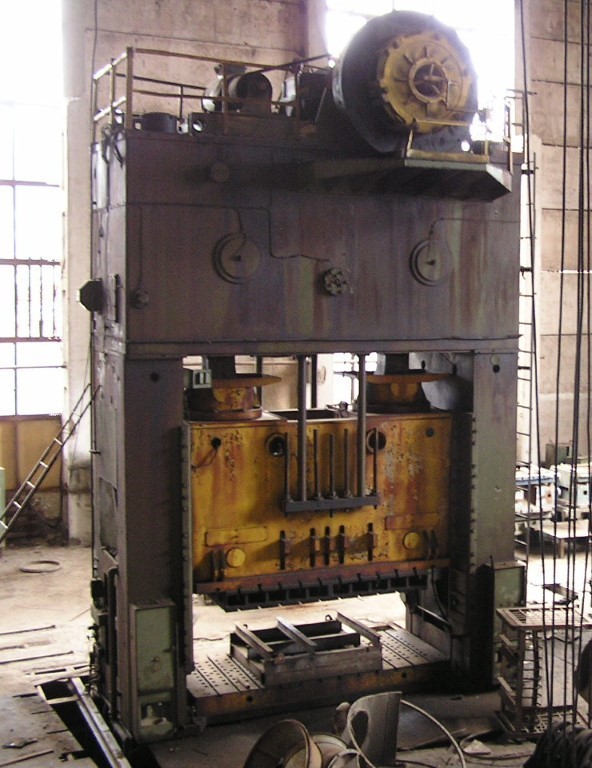

機械プレス Erfurt PKZZ I 2000 - 2000 トン
Erfurt PKZZ I 2000 機械プレス - 説明
技術仕様 Erfurt PKZZ I 2000 (ID:76114)
| Type | Mechanical press |
|---|---|
| Manufacturer | Erfurt |
| Model | PKZZ I 2000 |
| Year of manufacture | 1981 |
| Capacity | 2000 ton |
| SPM | 11 |
| Slide stroke | 630 mm |
| Slider adjustment | 630 mm |

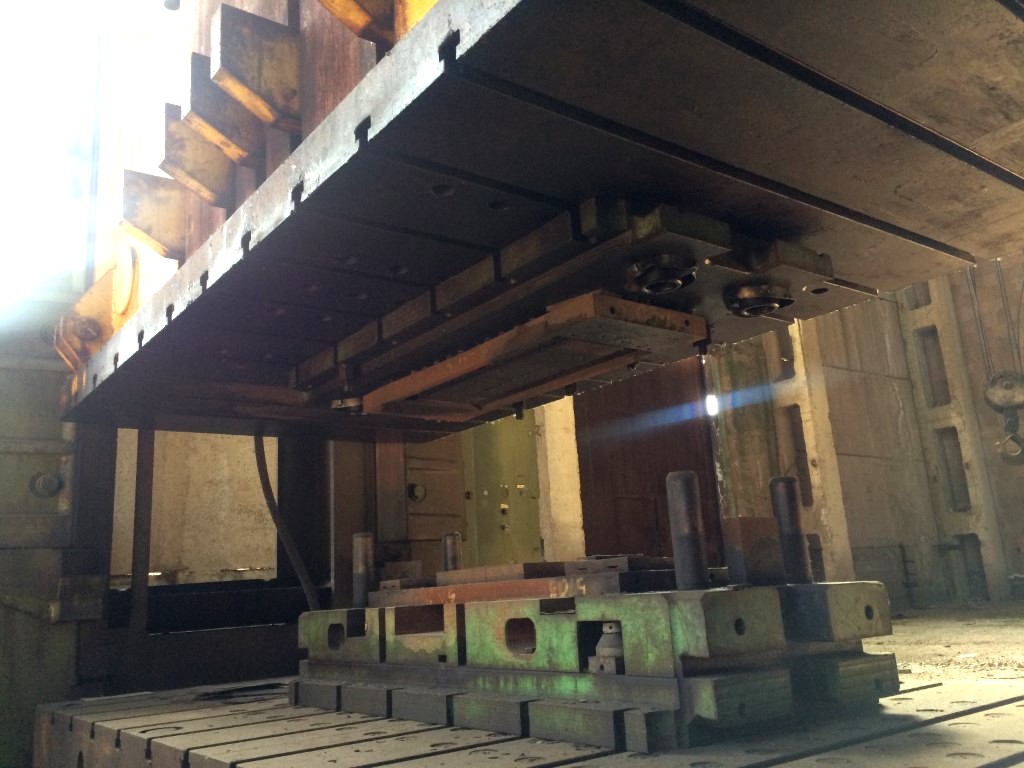

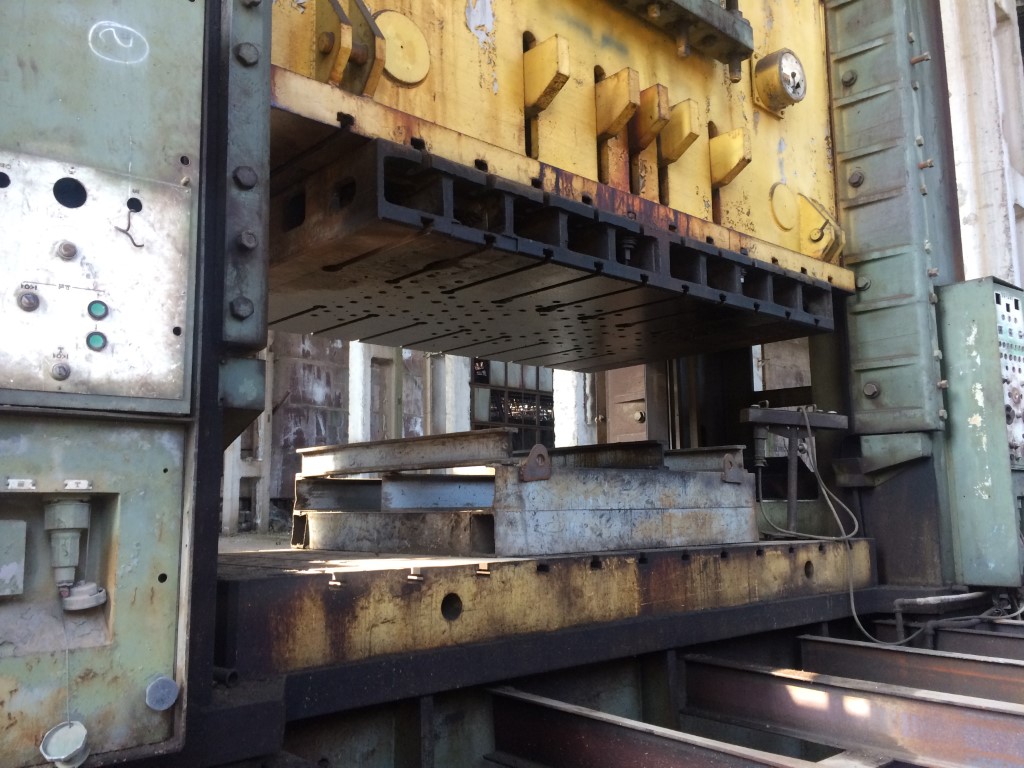

| Bed dimensions | 4000 x 1800 mm |

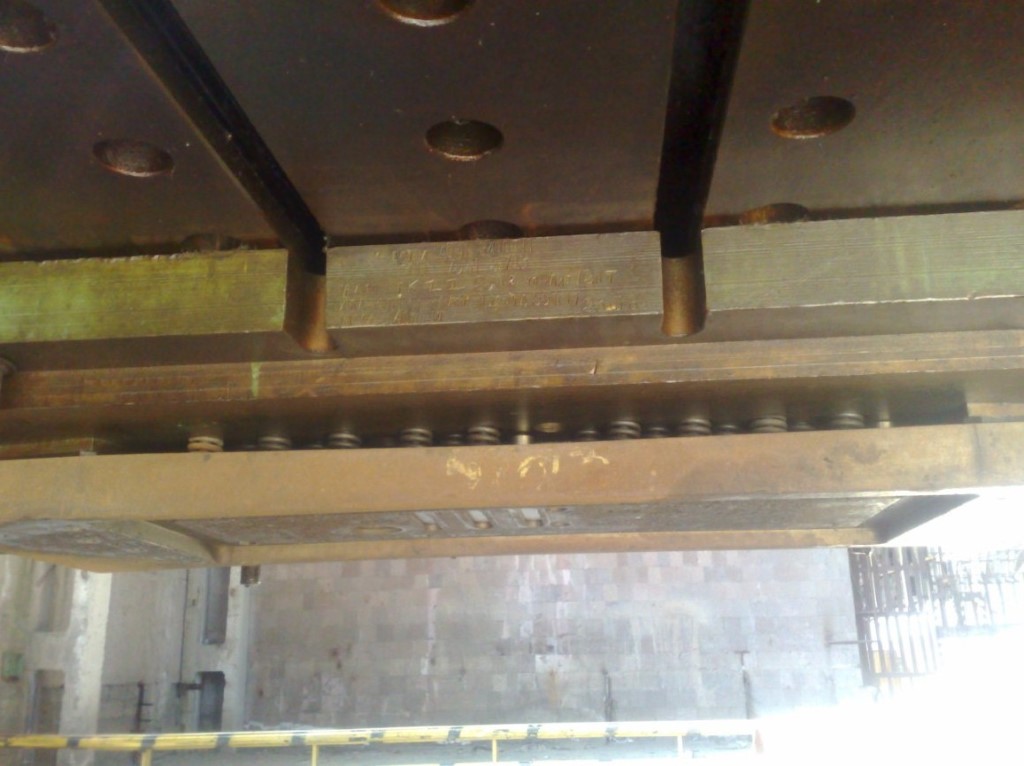

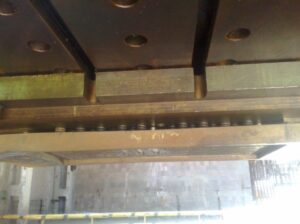

| Slider dimensions | 3950 x 1800 mm |
| Ejector | in a bed |
| Max stoke | 250 mm |
| Stoke adjusting | 250 mm |
| Force of holding | 4000 kN |
| Force of ejecting | 630 kN |
| Max force of slider at distance till dead point 12,5 mm | 2000 kN |
| Slide force at distance till dead point 250 mm | 5600 kN |
| Total weight approx. | 340 ton |
機械プレス Erfurt - 技術プロセスと操作
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
|---|---|
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
