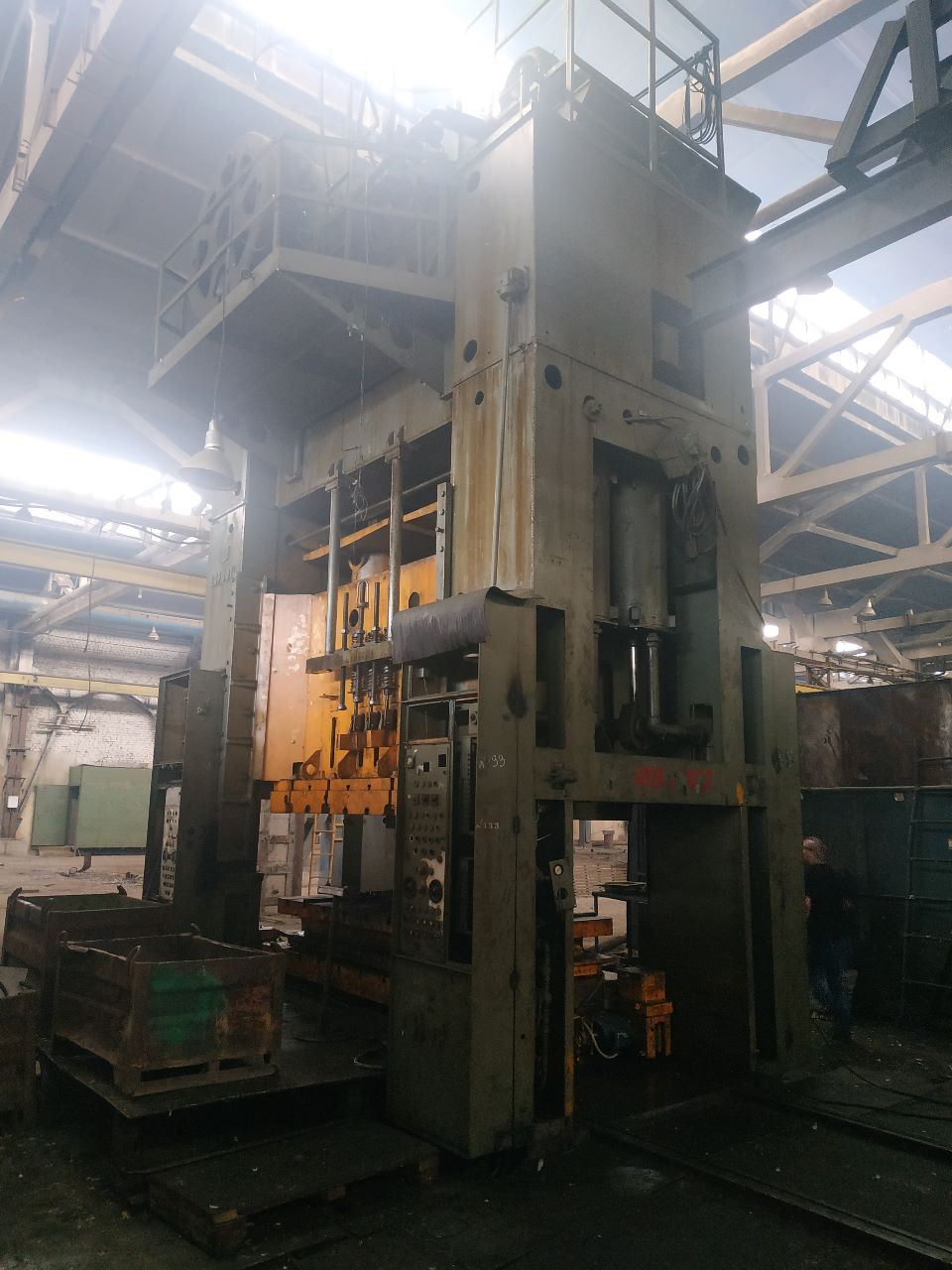

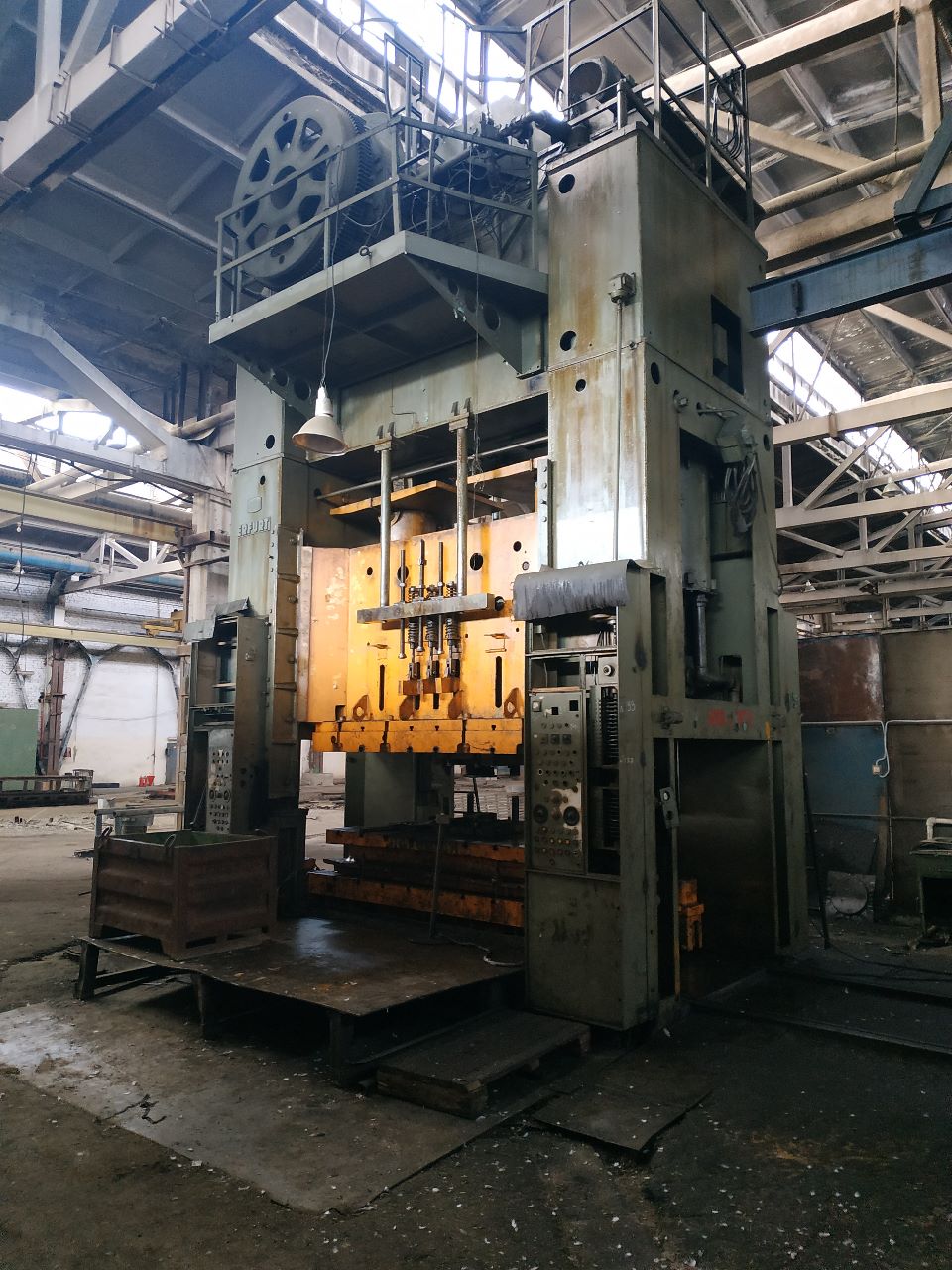

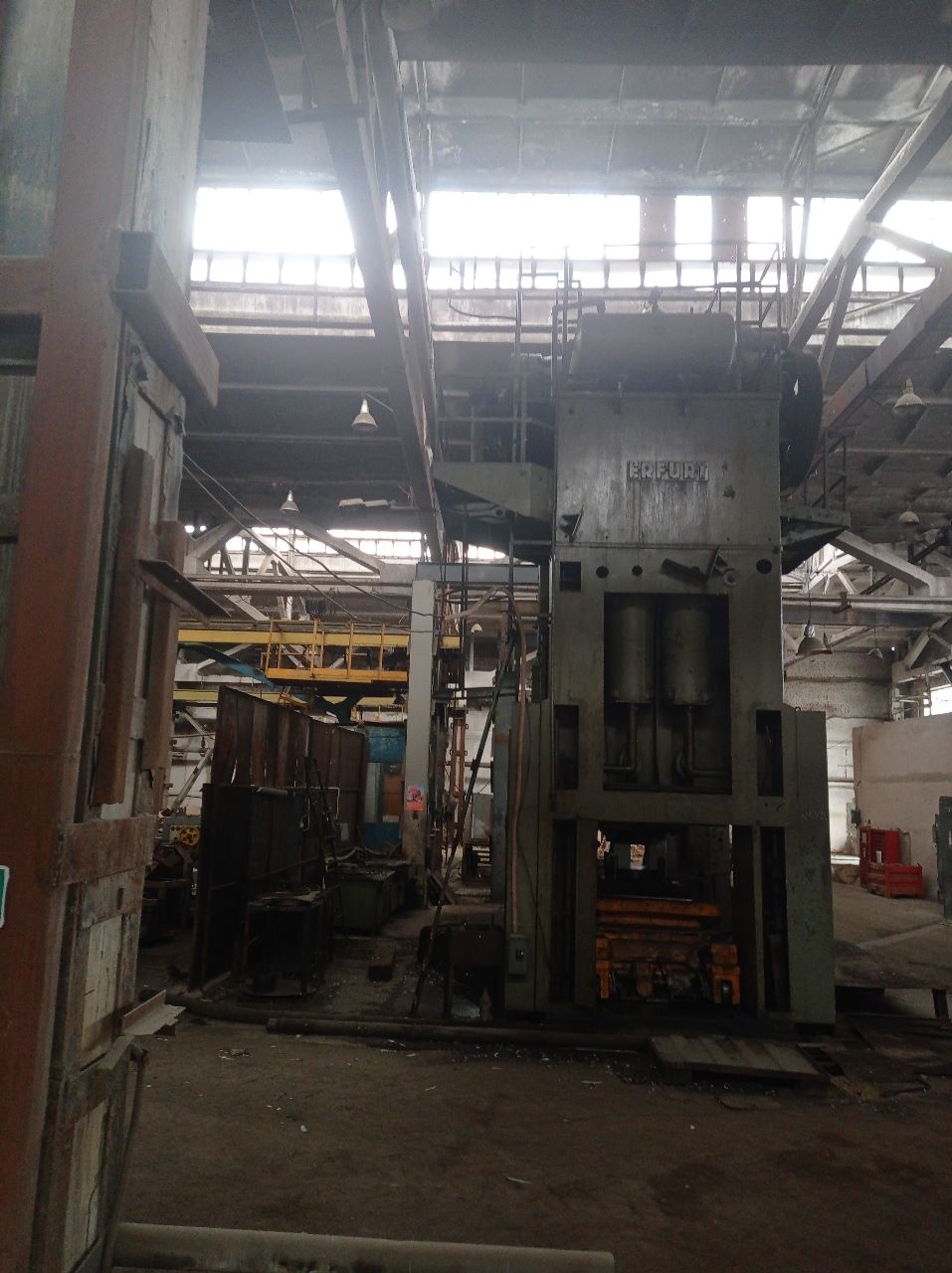

機械プレス Erfurt PKZZ IV 500.1 TS - 500 トン

Dabrox 出品 ID: 76107

このオファーの詳細情報をリクエスト：
- 在庫状況、価格
- 支払い/配送条件
- 仕様、状態、写真など

* 必須項目

Erfurt PKZZ IV 500.1 TS 機械プレス - 説明

機械プレス Erfurt PKZZ IV 500.1 TS - 500 トン (ID:76107)は、電動モーターからのエネルギーを運動連鎖を通じてラムに伝達する機械駆動式のプレス設備です。高いサイクル速度、正確なラム位置決め、集中的な稼働時の安定した性能を提供します。大量生産におけるスタンピング、ブランキング、成形作業に使用されます。

技術仕様 Erfurt PKZZ IV 500.1 TS (ID:76107)

TypeMechanical press
ManufacturerErfurt
ModelPKZZ IV 500.1 TS
Capacity500 ton
Strokes per minute20
Max distance between table and slider1100 mm
Slider adjustment500 mm
Table size2800 x 1500 mm
Ram dimensions2800 x 1500 mm
Cushion capacity100 ton
Table cushion stroke200 mm

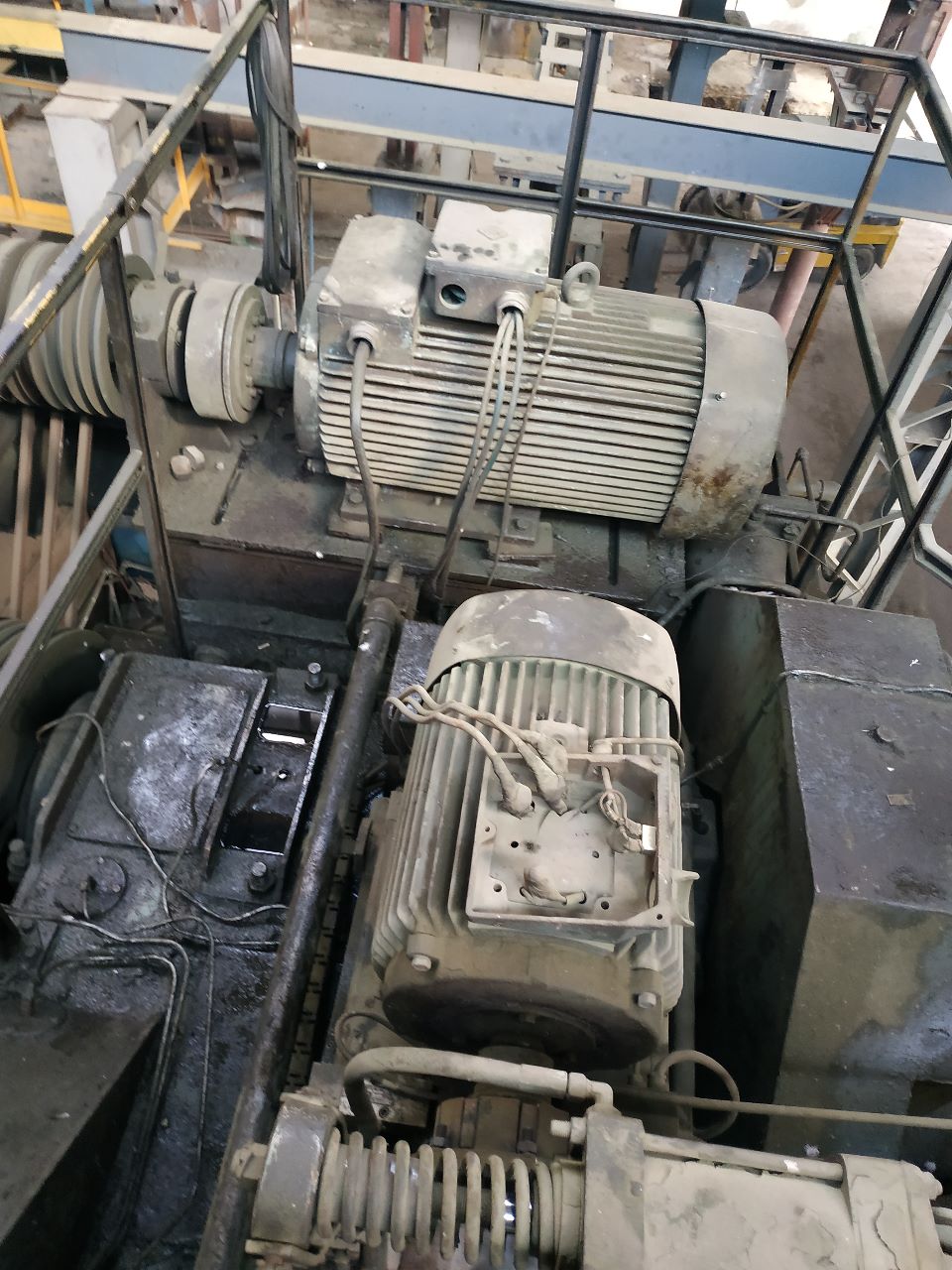

Motor capacity75 kW
Press weight approx.136000 kg

機械プレス Erfurt - 技術プロセスと操作

板金スタンピング 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。
絞り加工 ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。
打ち抜き シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。
