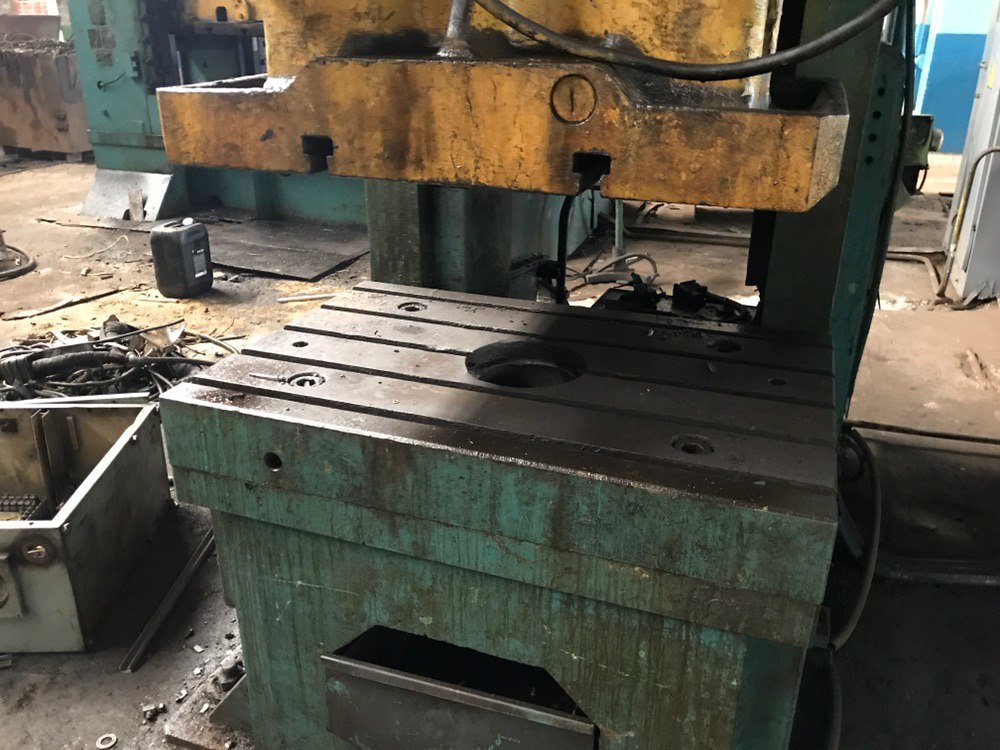

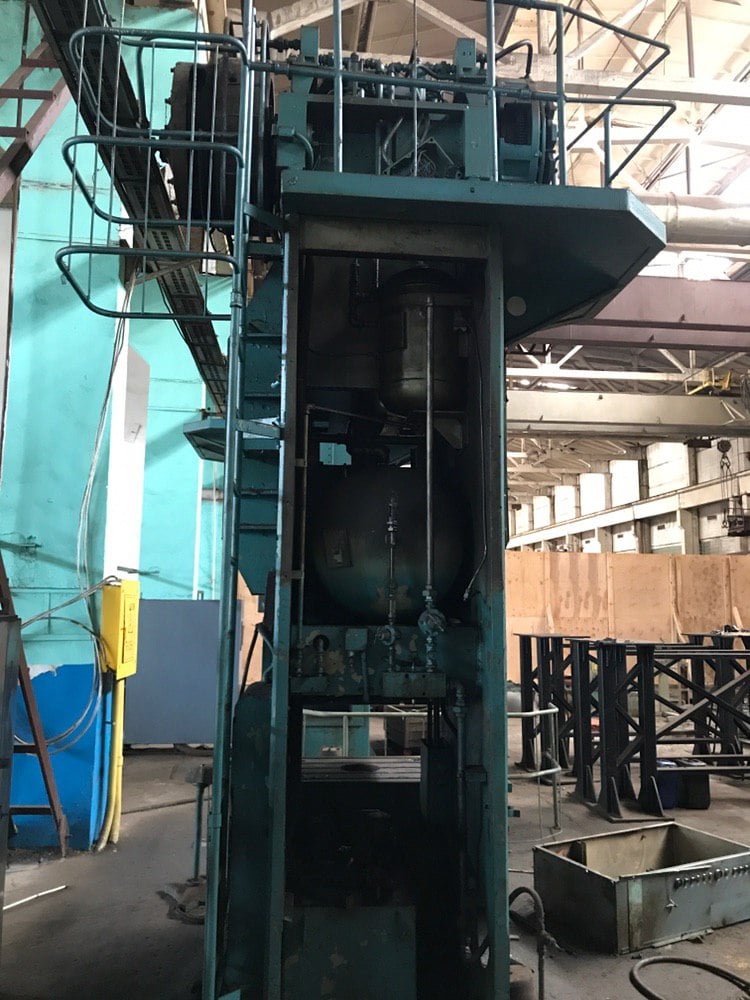

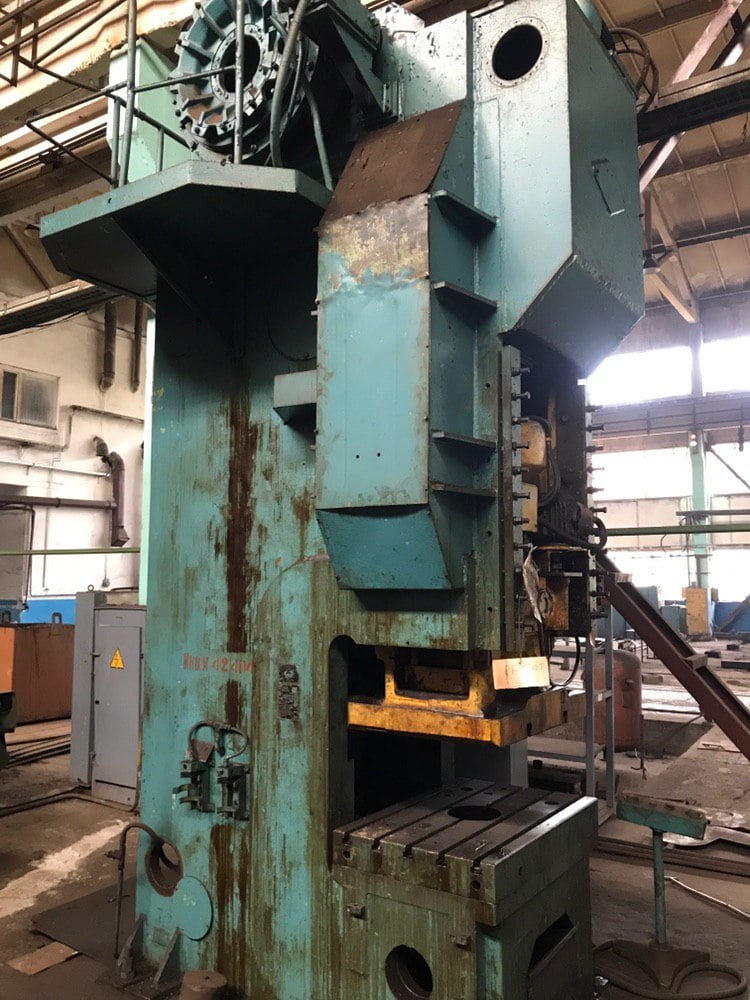

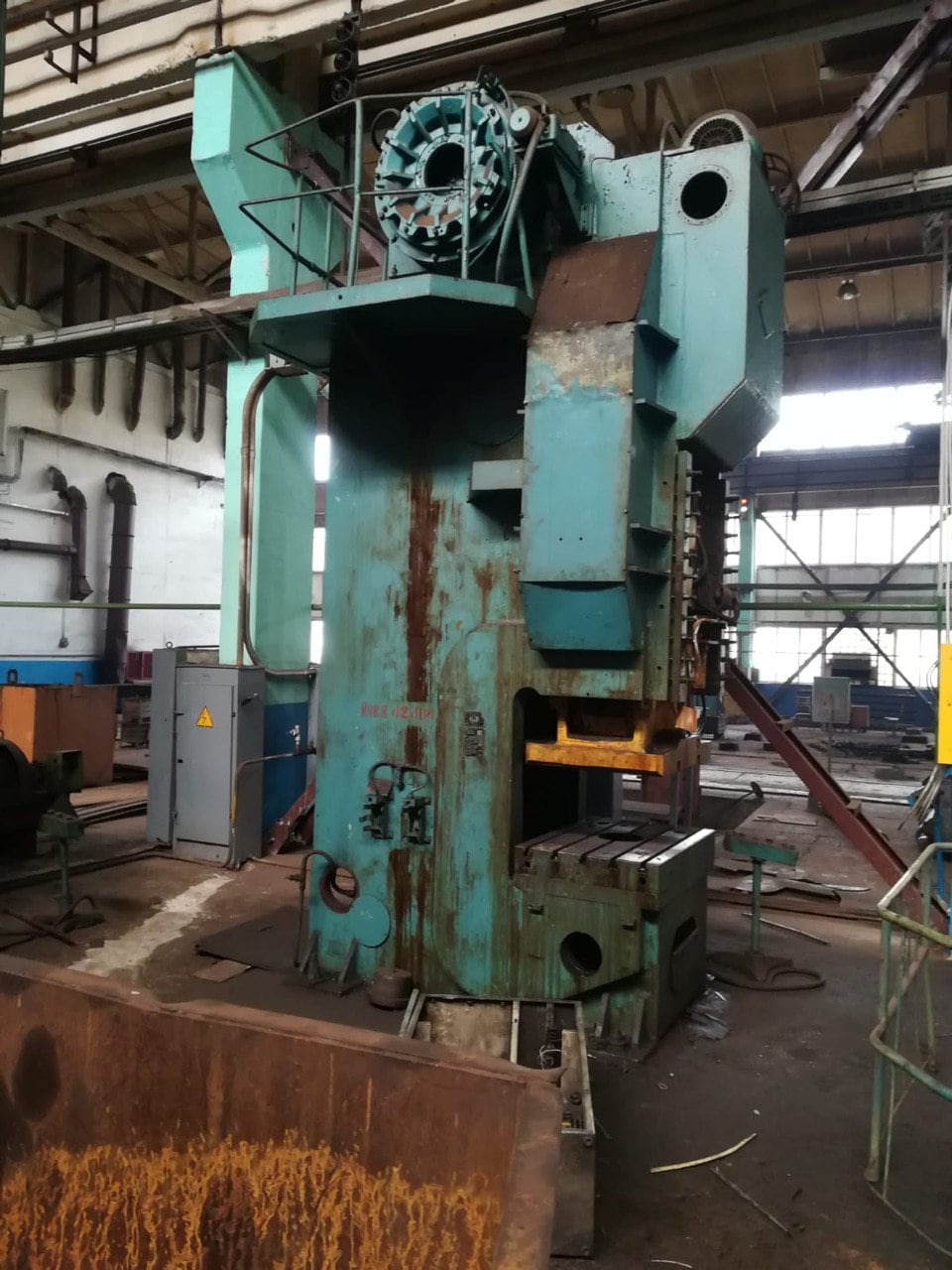

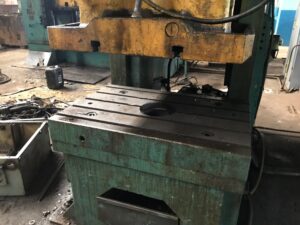

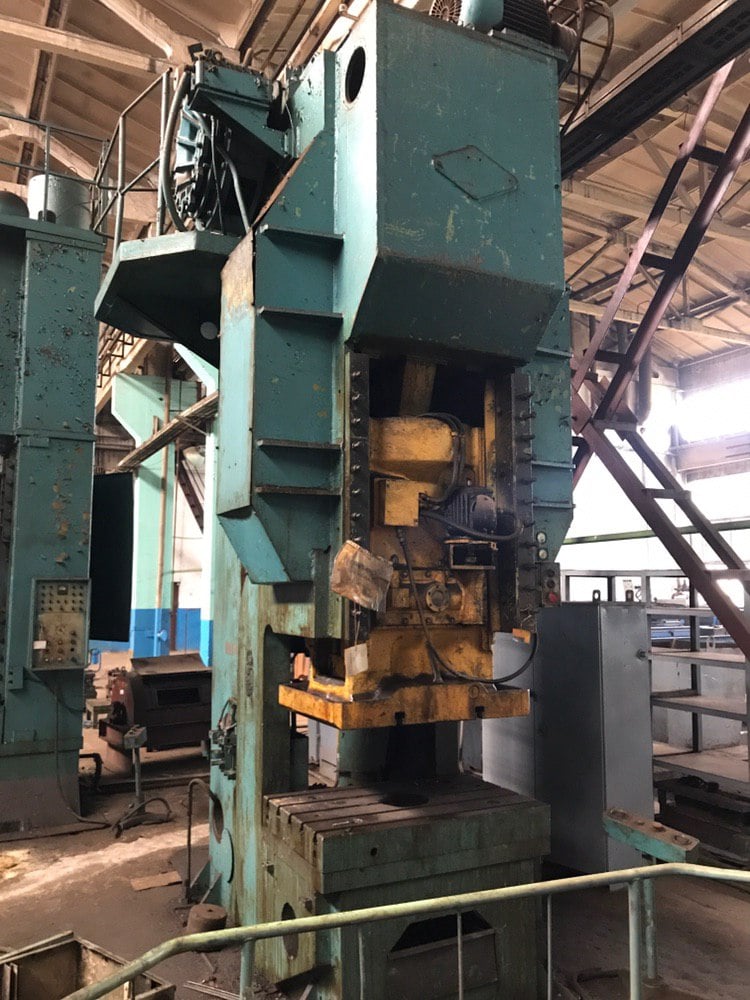

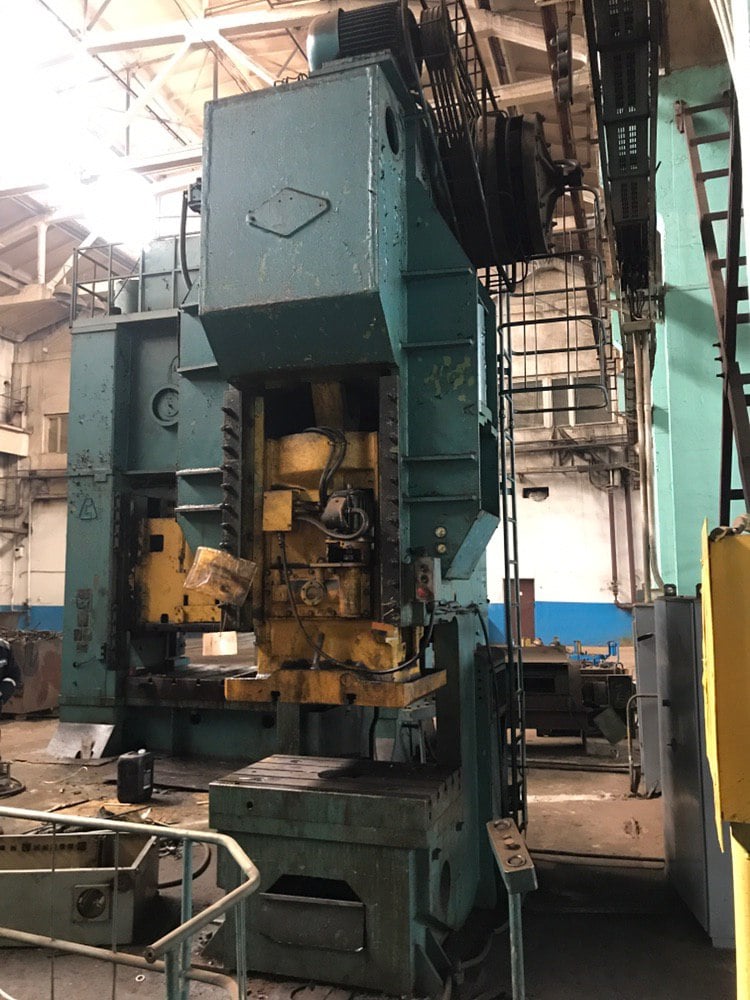

機械プレス TMP Voronezh K0134 - 250 トン
TMP Voronezh K0134 機械プレス - 説明
技術仕様 TMP Voronezh K0134 (ID:75221)
| Type | Mechanical press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K0134 |
| Nominal force | 250 ton |
| Ram stroke | 200 mm |
| Ram stroke in Min | 32 |
| Shut height | 560 mm |
| Adjustment of shut height | 140 mm |
| Ram size | 930 x 730 mm |
| Bed size | 1120 x 750 mm |
| Main motor power | 26.5 kW |
| Machine dimensions | 2640 x 2700 x 4810 mm |
| Press weight | 25 000 kg |
機械プレス TMP Voronezh - 技術プロセスと操作
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
|---|---|
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
