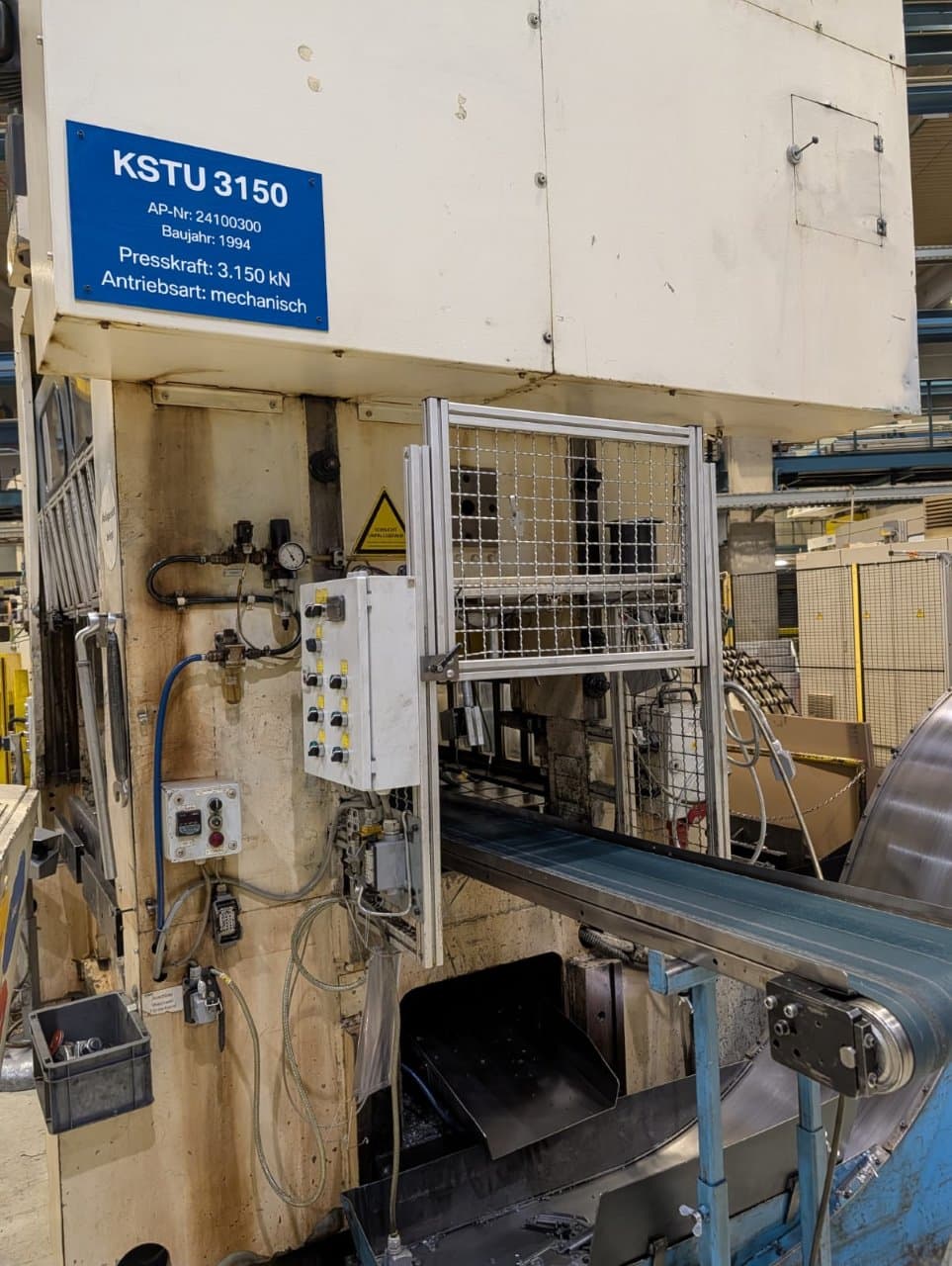

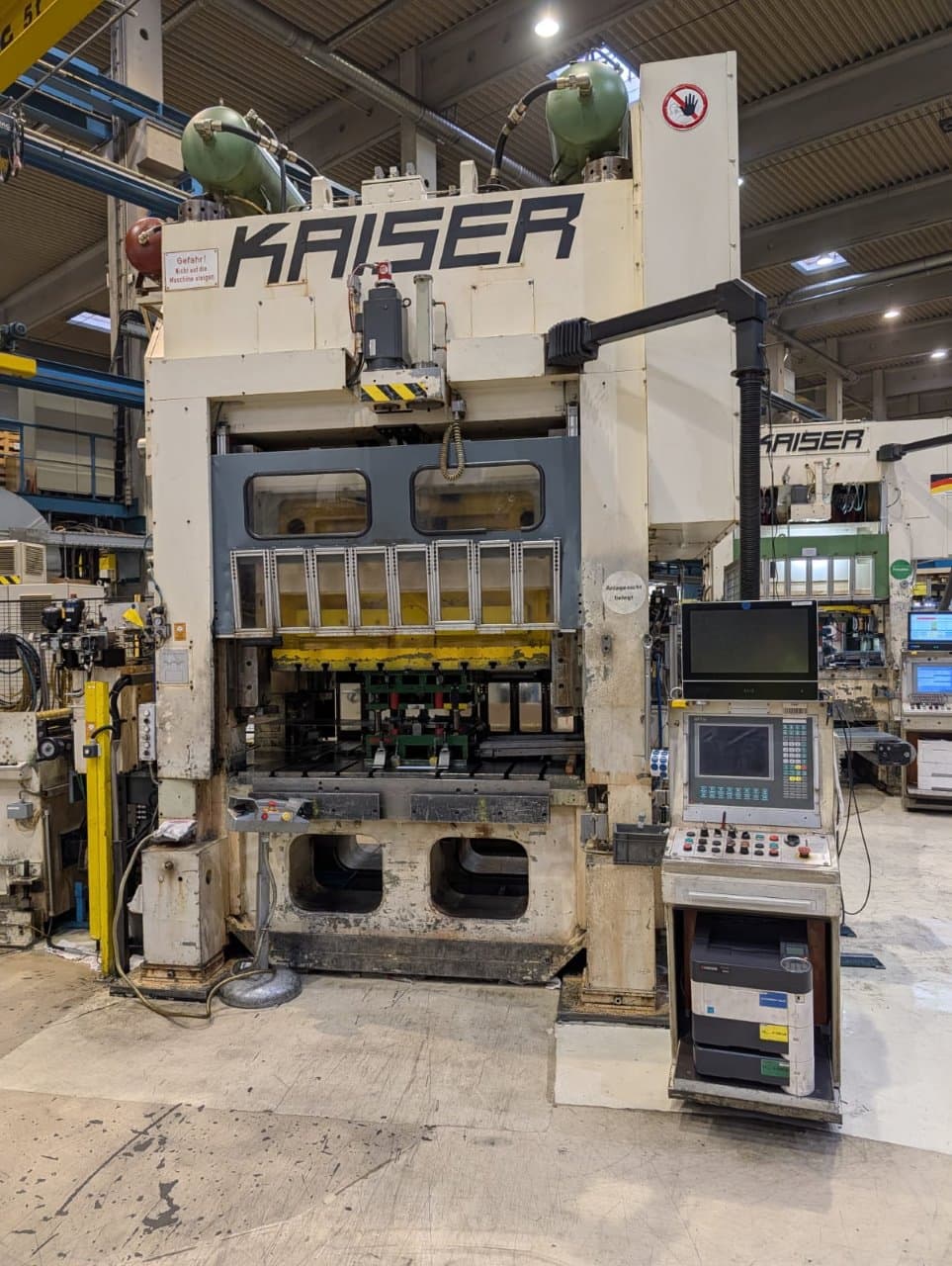

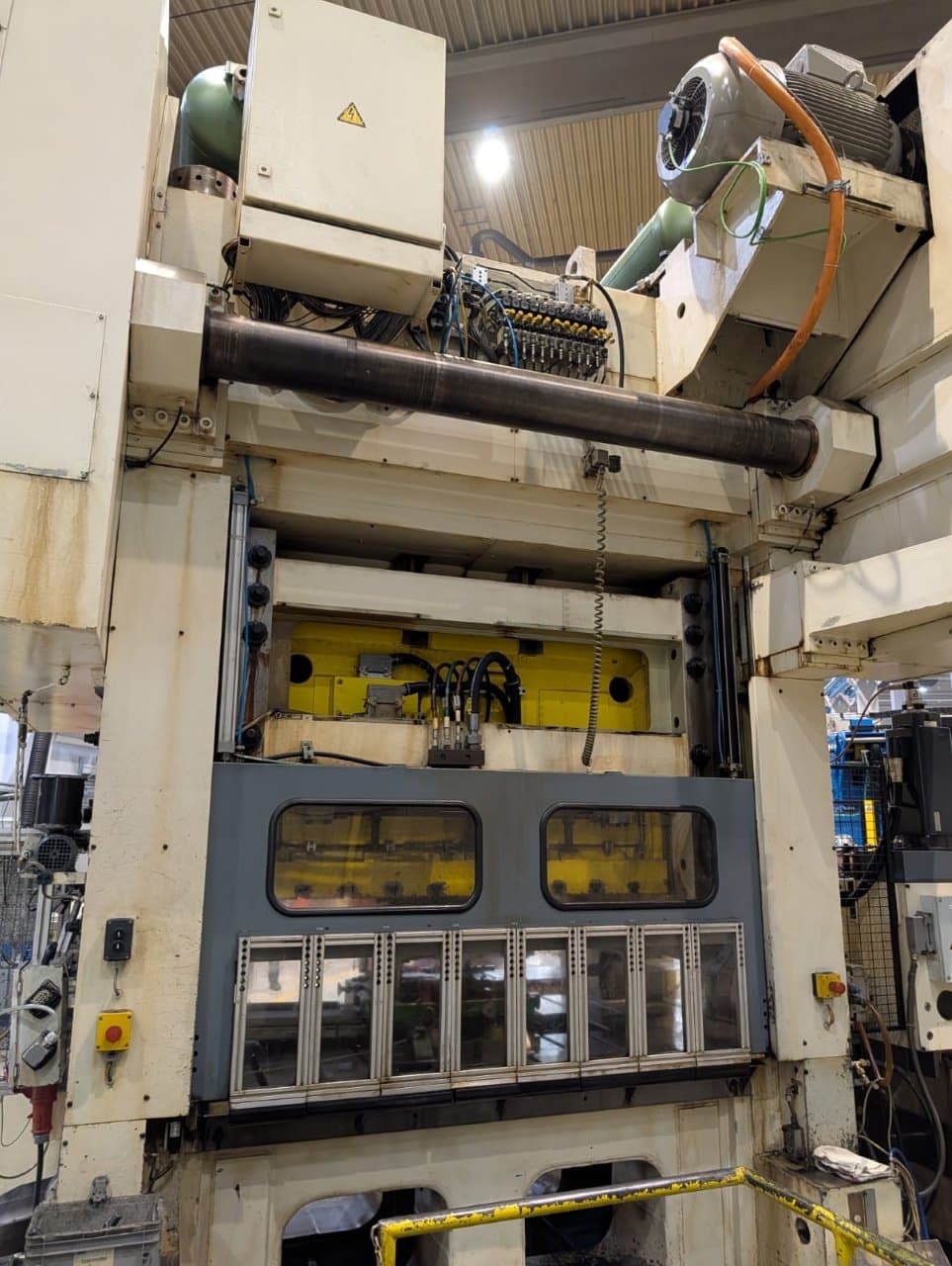

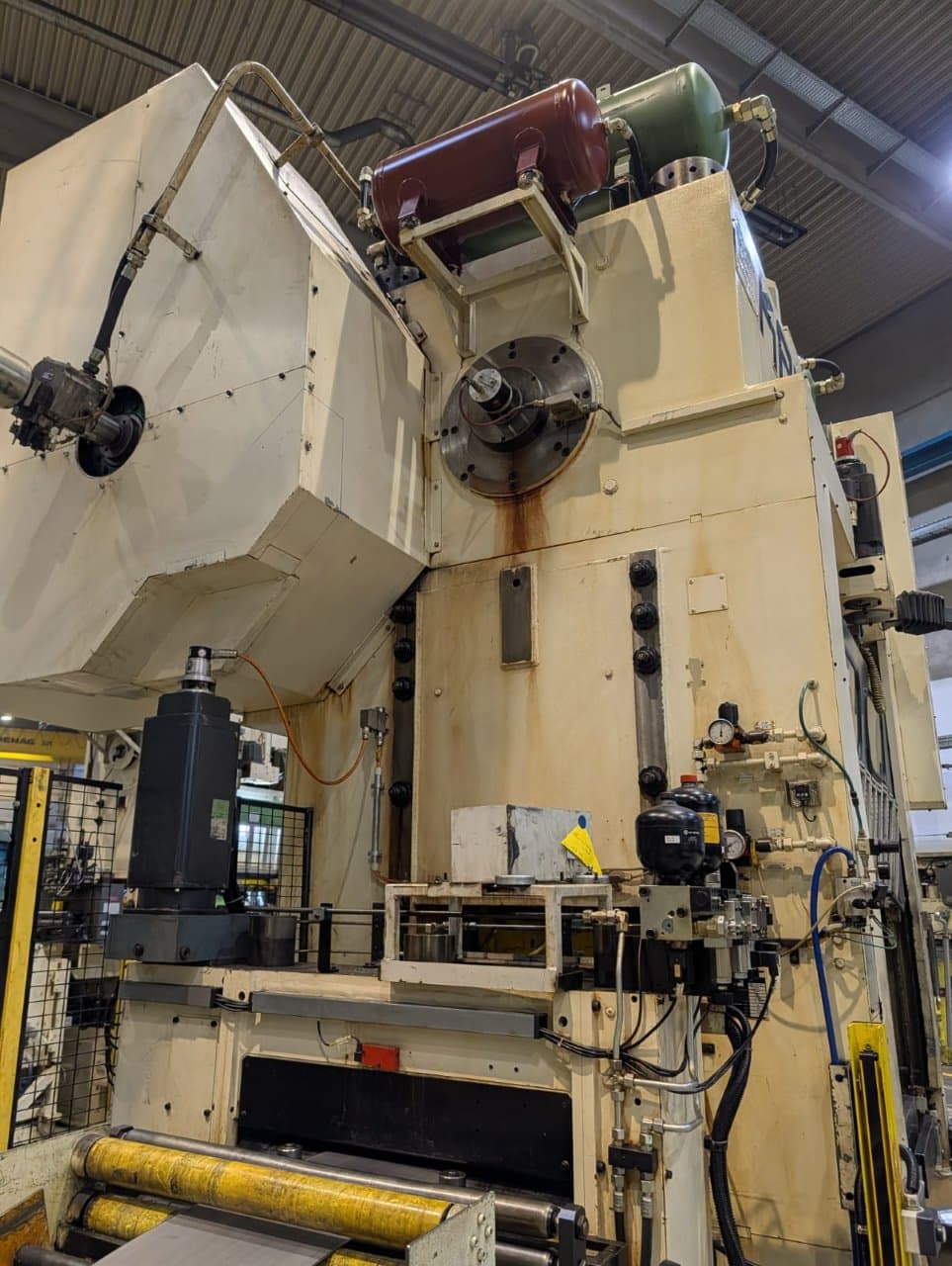

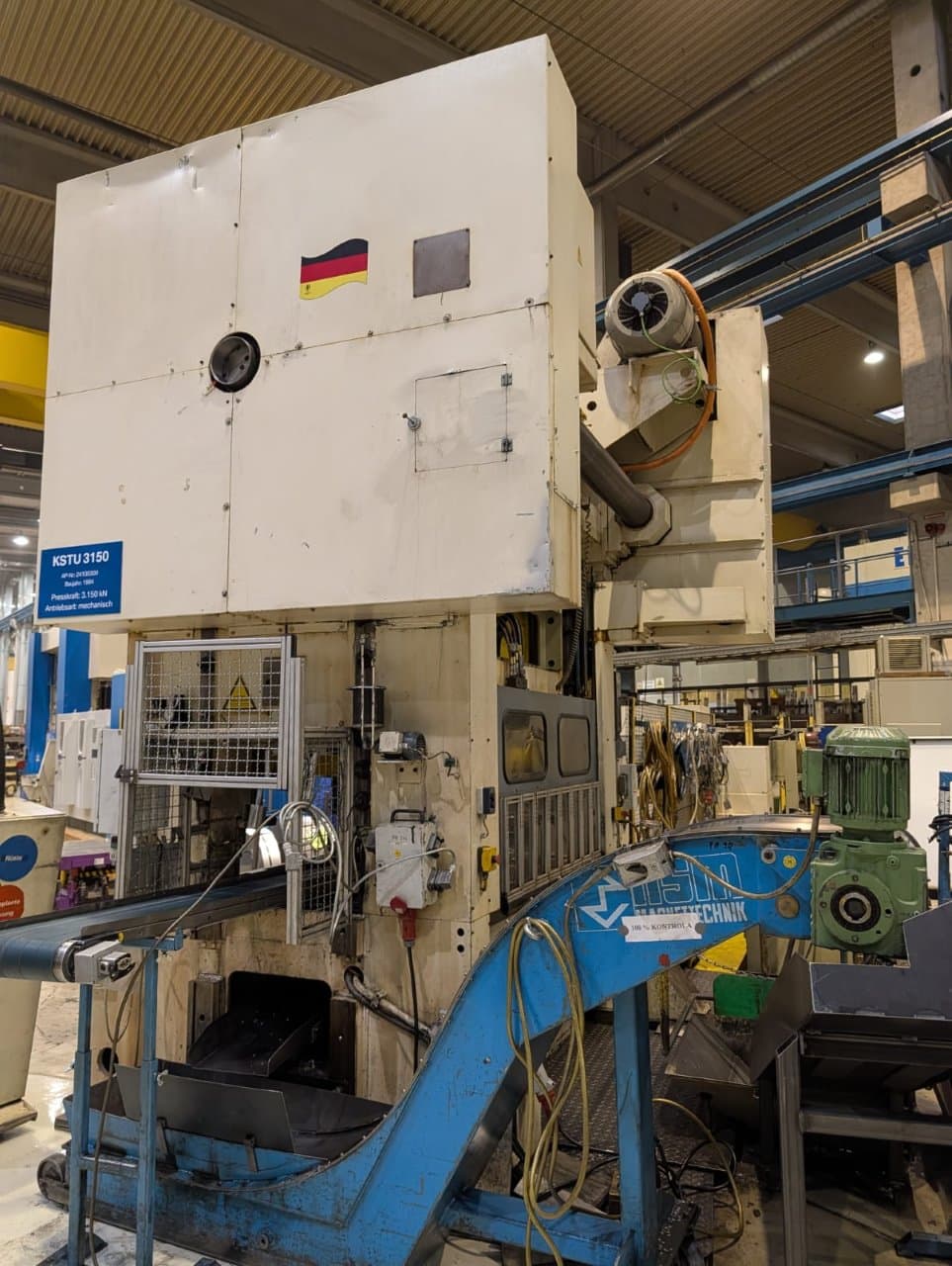

機械プレス Kaiser KSTU 3150 - 315 トン
Kaiser KSTU 3150 機械プレス - 説明
技術仕様 Kaiser KSTU 3150 (ID:76460)
| タイプ | 機械プレス |
| メーカー | Kaiser |
| モデル | KSTU 3150 |
| Press force | 315 ton |
| SPM | 20 — 120 |
| Stroke | 20 — 150 mm |
| Slide adjustment | 150 mm |

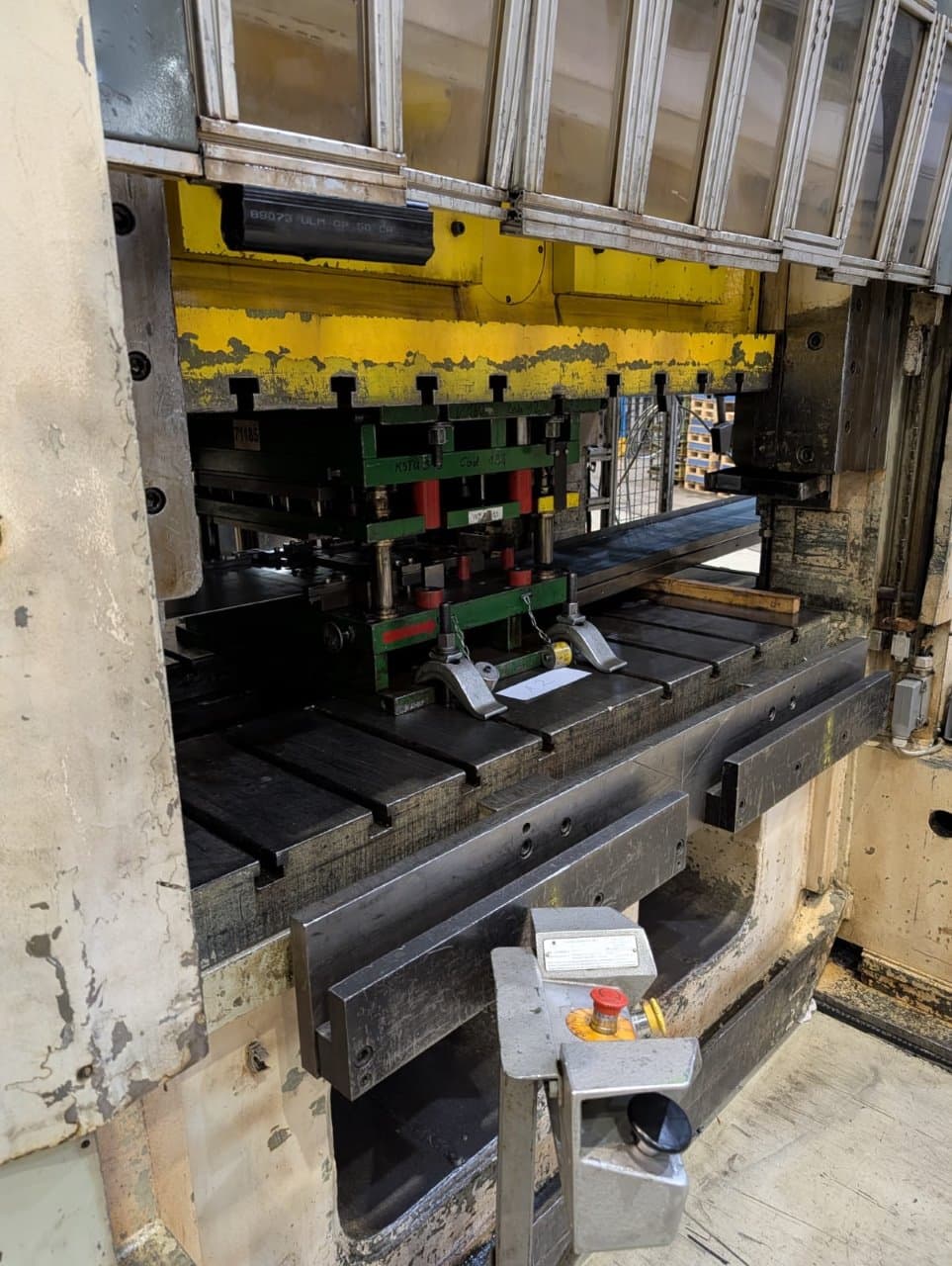

| Table size | 1780 x 1250 mm |
| Ram surface | 1500 x 1000 mm |
| Installation height | 565 mm |
| Max tool weight | 3000 kg |
| Strip width | 30 — 800 mm |
| Strip thickness | 0.5 — 3 mm |
| Max strip thickness | 4 mm |

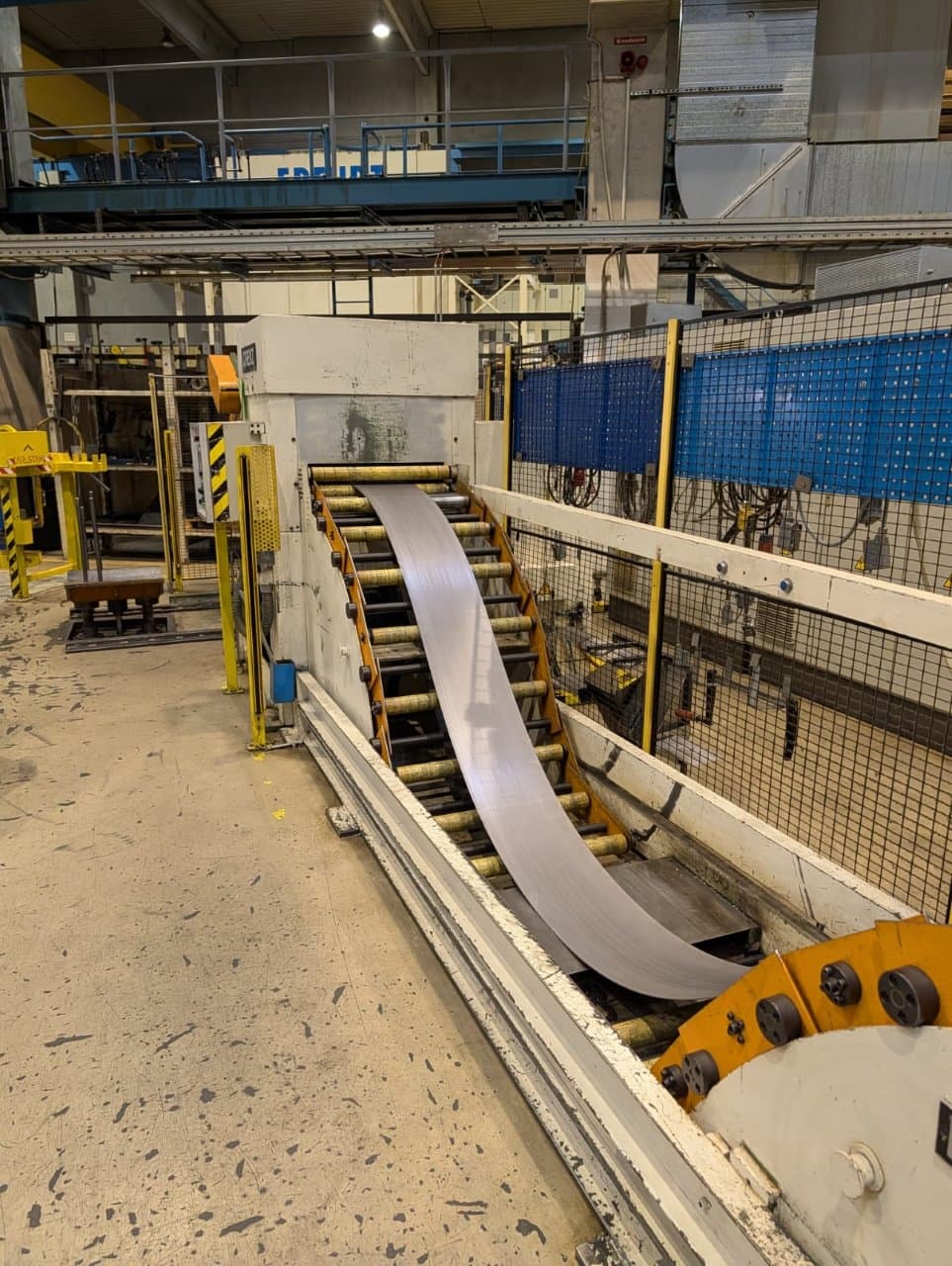

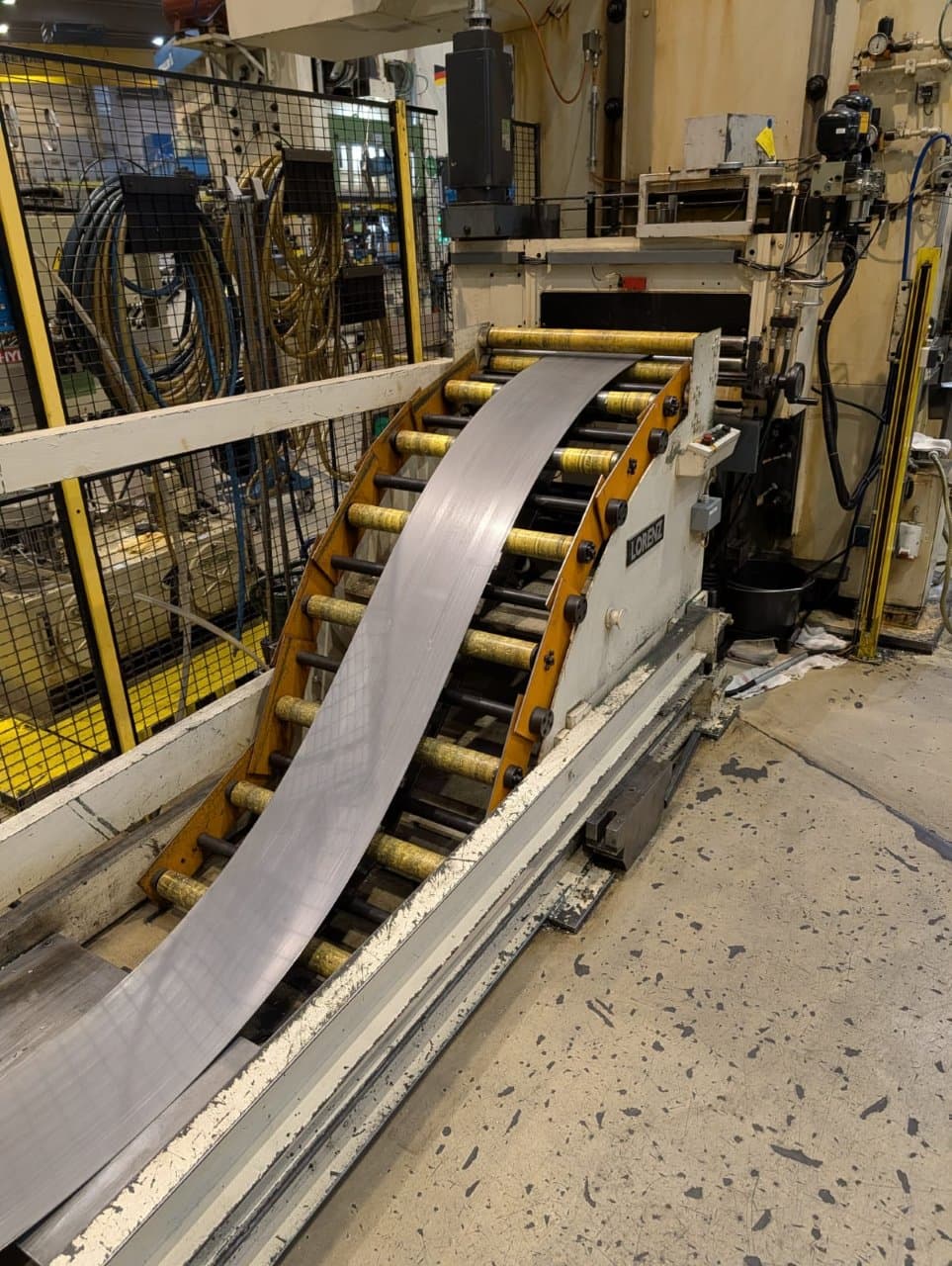

| Strip entry height | 160 — 260 mm |
| Strip speed | 4 — 30 m/min |
| Straightening rolls | 9 pcs |
| Feed accuracy | ± 0.1 mm |

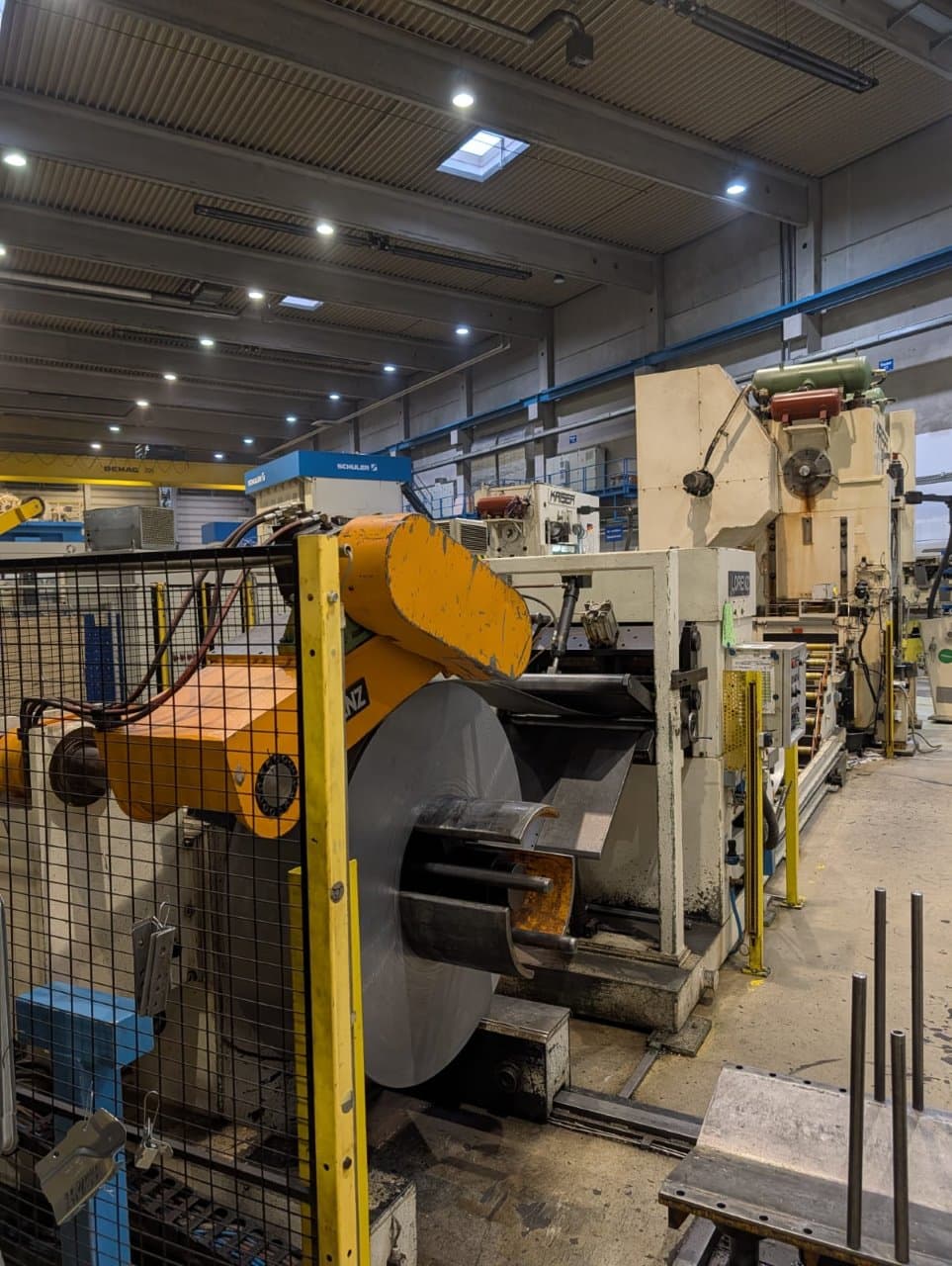

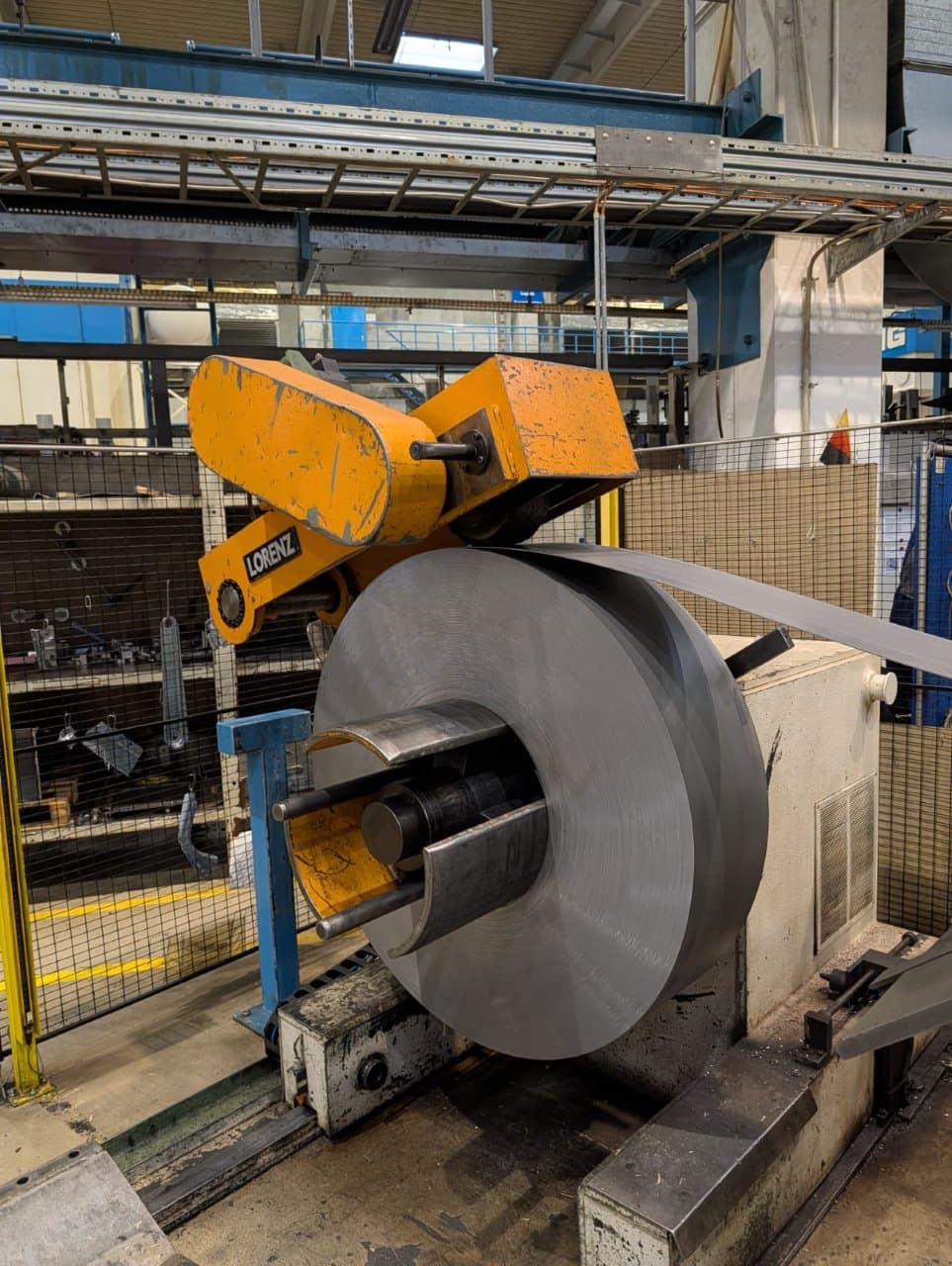

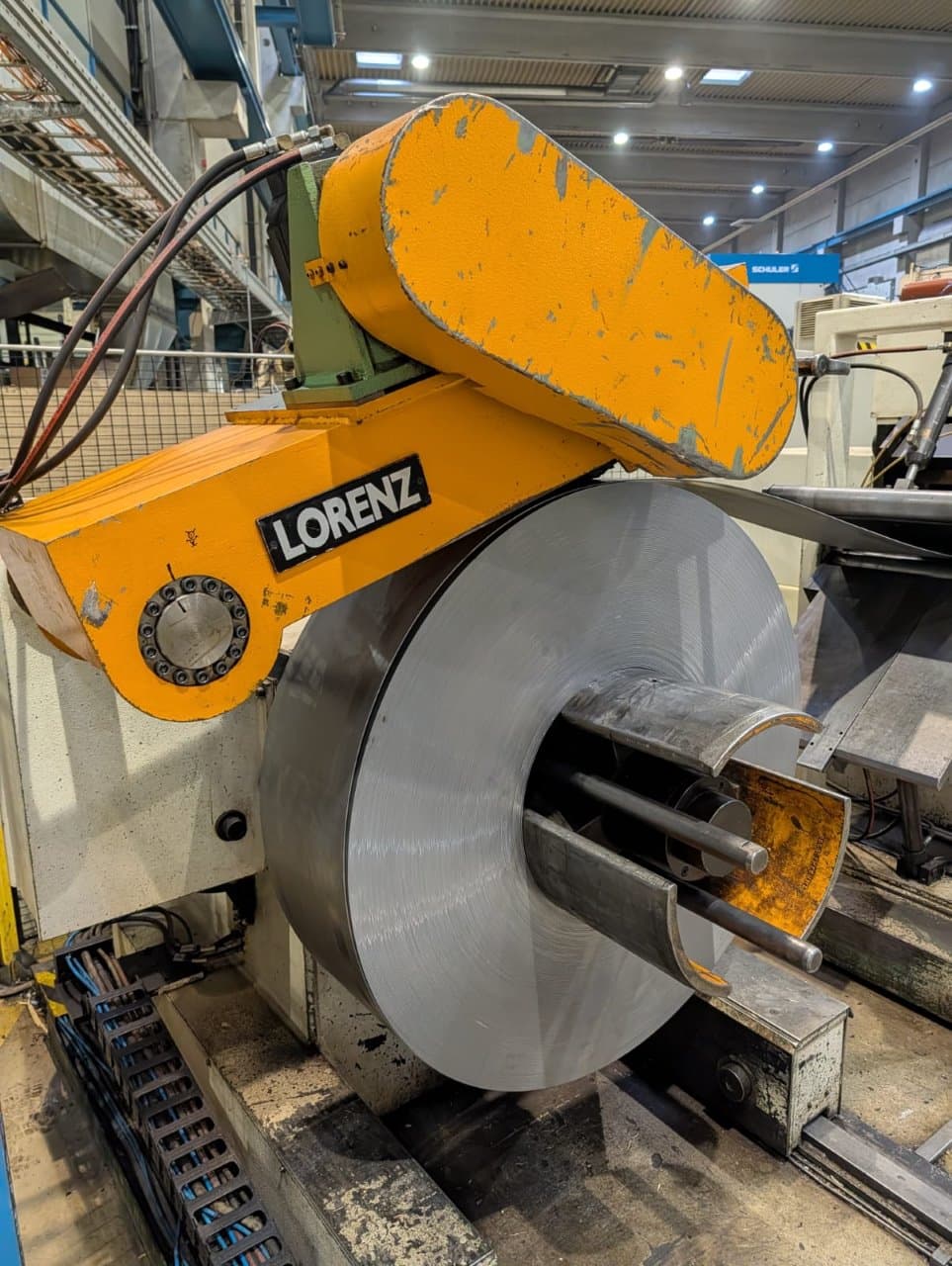

| Coil inner diameter | 508 mm |
| Coil outer diameter | 1000 — 1500 mm |
| Power supply | 3 x 400 V |
| Air pressure | 5 bar |
機械プレス Kaiser KSTU 3150 - 技術プロセスと操作
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
