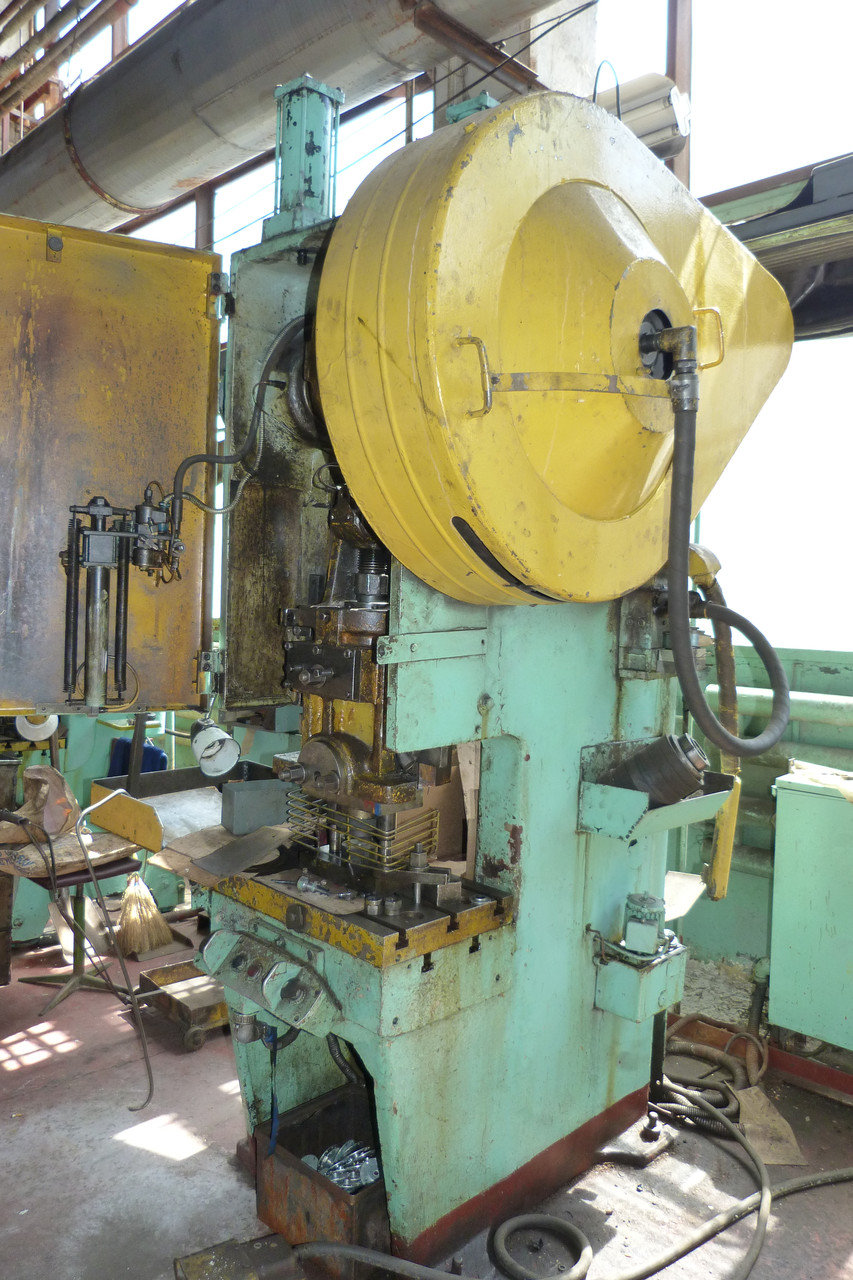

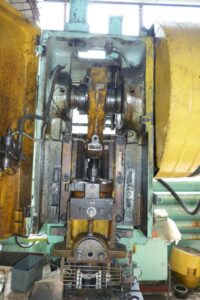

機械プレス KD2126K - 40 トン
KD2126K 機械プレス - 説明
技術仕様 KD2126K (ID:75186)
| Type | Mechanical press |
|---|---|
| Model | KD2126K |
| Nominal force | 40 ton |
| Max. stroke | 90 mm |
| Number of courses of a slider per minute | 160 |
| The closed height | 300 mm |
| Table dimensions | 600 x 400 mm |
| Motor power | 4.5 kW |
| Dimensions | 1330 x 1380 x 2680 mm |
| Weight | 3360 kg |
機械プレス - 技術プロセスと操作
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
|---|---|
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
