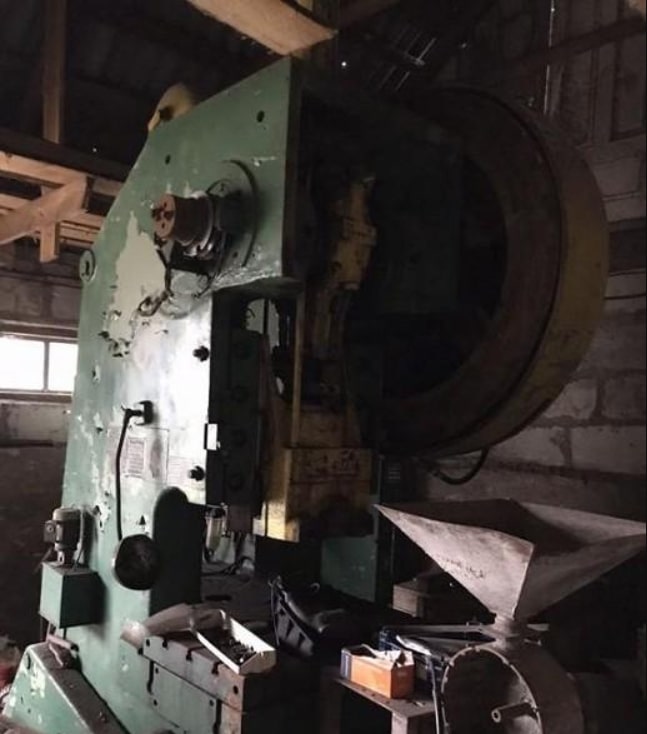

機械プレス KE2330 - 100 トン

Dabrox 出品 ID: 75211

このオファーの詳細情報をリクエスト：
- 在庫状況、価格
- 支払い/配送条件
- 仕様、状態、写真など

* 必須項目

KE2330 機械プレス - 説明

機械プレス KE2330 - 100 トン (ID:75211)は、電動モーターからのエネルギーを運動連鎖を通じてラムに伝達する機械駆動式のプレス設備です。高いサイクル速度、正確なラム位置決め、集中的な稼働時の安定した性能を提供します。大量生産におけるスタンピング、ブランキング、成形作業に使用されます。

技術仕様 KE2330 (ID:75211)

TypeMechanical press
ModelKE2330
Maximum force100 ton
Slider stroke length, adjustable10-130 mm
Slider strokes per minute100
Maximum distance between table and slider400 mm
Size of adjustment of distance between
down-stamp a plate and slider100 mm
Table overall dimensions
From front to rear630 mm
From left to right950 mm
Press overall dimensions
Length1745 mm
Width2360 mm
Weight3180 mm
Press weight7840 kg

機械プレス - 技術プロセスと操作

板金スタンピング 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。
絞り加工 ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。
打ち抜き シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。
