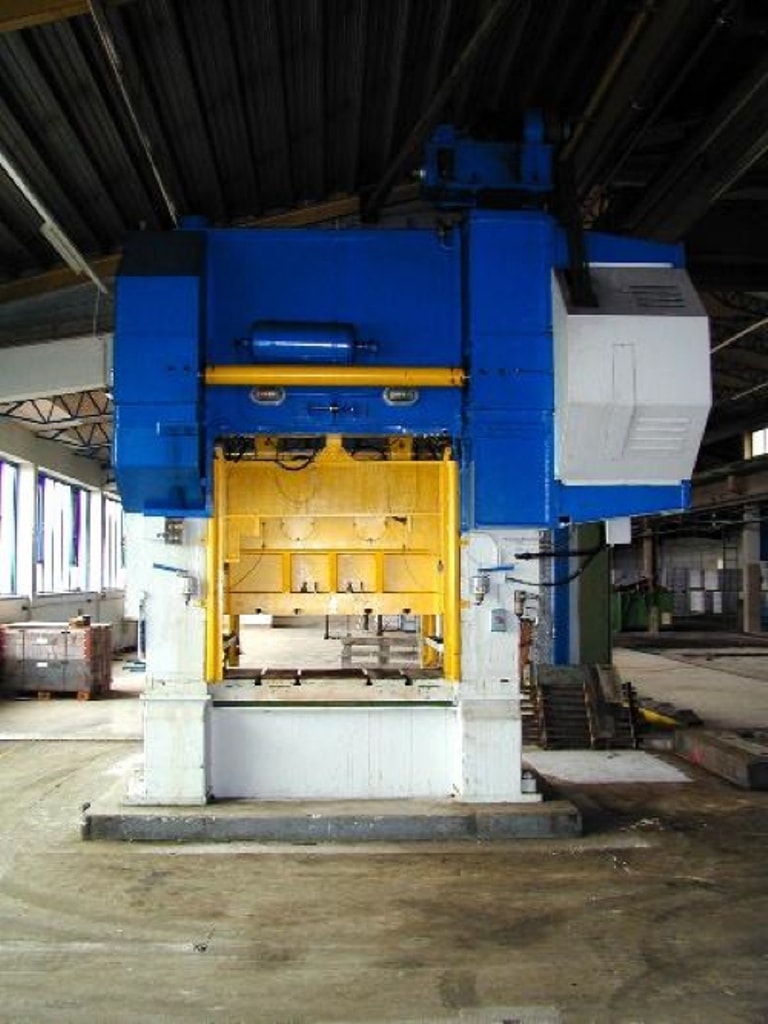

機械プレス Rhodes S2-350-60-36 - 350 トン
Rhodes S2-350-60-36 機械プレス - 説明
技術仕様 Rhodes S2-350-60-36 (ID:75779)
| Type | Mechanical press |
|---|---|
| Manufacturer | Rhodes |
| Model | S2-350-60-36 |
| YOM | 1980 |
| Capacity | 350 ton |

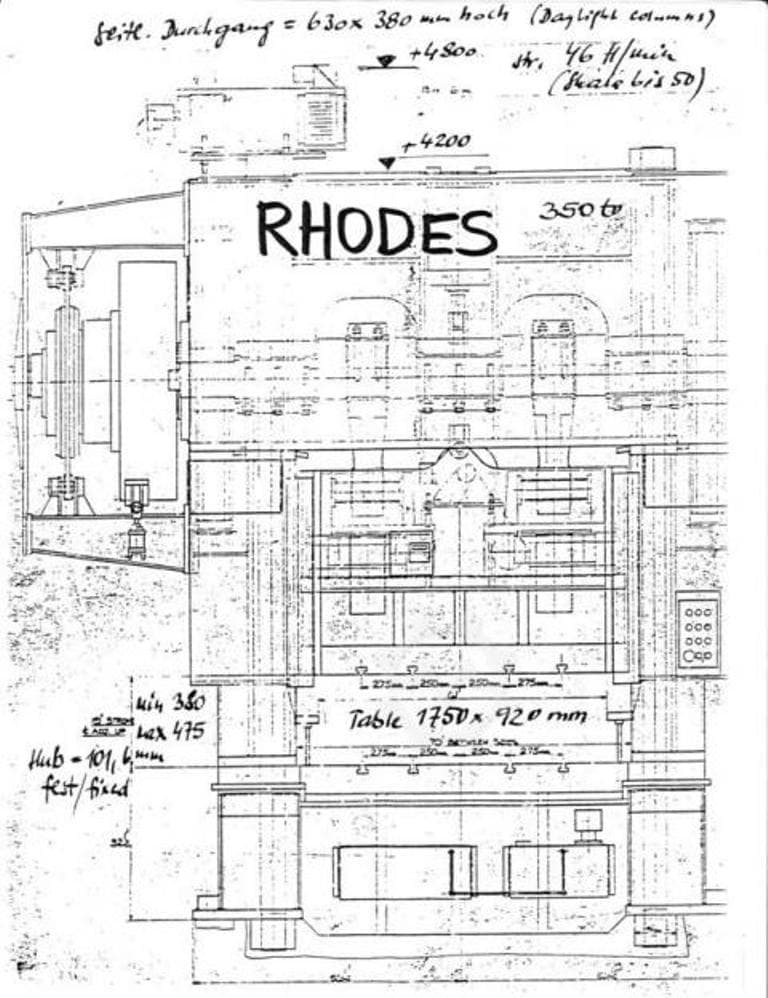

| Table area | 1750 x 920 mm |
| Installation height | 475 mm |
| Stroke | 101.6 mm |
| Slide adjustment (motorized) | 100 mm |
| Strokes | 15-50 / min |
| Side. Stand passage | 630 x 380 mm |
| Connected load | 35 kW |
| Dimensions | 4000 x 2700 x 4800mm |
| Weight | 41 ton |
機械プレス Rhodes - 技術プロセスと操作
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
|---|---|
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
