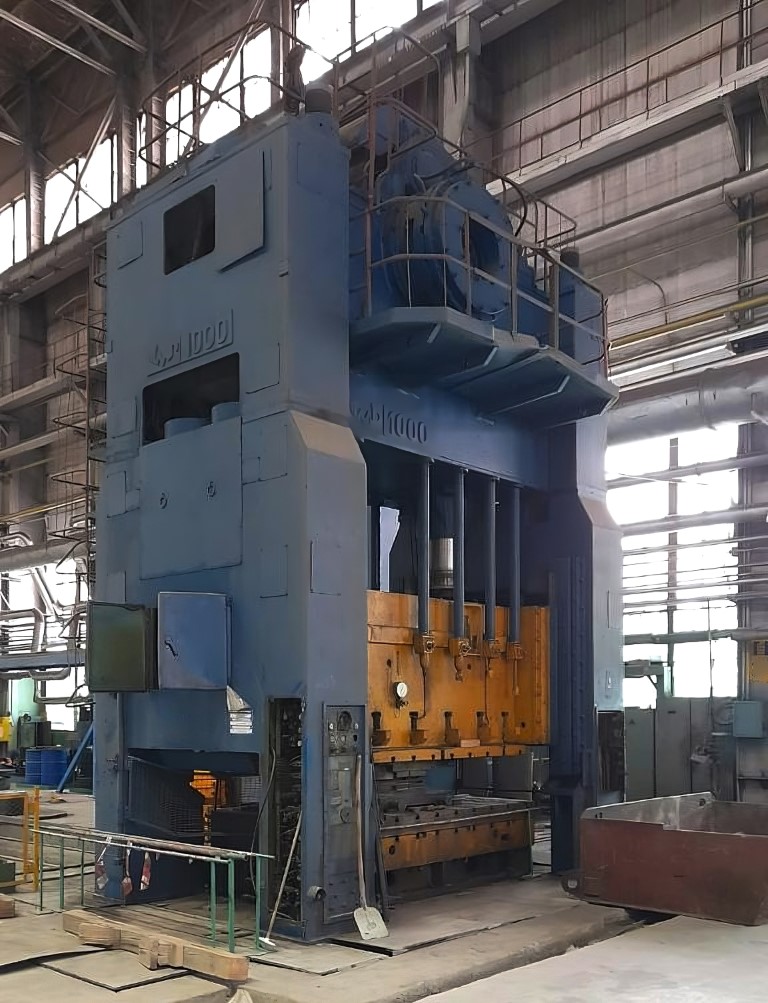

機械プレス TMP Voronezh KA3540 - 1000 トン
TMP Voronezh KA3540 機械プレス - 説明
技術仕様 TMP Voronezh KA3540 (ID:76016)
| Type | Mechanical press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | KA3540 |
| Capacity | 1000 ton |
| Ram stroke | 400 mm |
| Max. ram strokes per min. | 20 |
| Shut height | 1060 mm |
| Ram adjustment | 320 mm |
| Table size | 3150 x 1800 mm |
| Ram size | 3066 x 1700 mm |
| Max. permitted stamp weight on the ram | 13000 kg |
| Column gap size | 1500 x 1900 mm |
| Bolster plate thickness | 250 mm |
| Ram travel to its extreme position where it develops nominal capacity | 12 mm |
| Pneumatic cushion capacity | 200 ton |
| Pneumatic cushion stroke | 200 mm |
| Upper knock-out capacity | 50 ton |
| Main motor power | 132 kW |
| Press dimensions | 5150 x 4700 x 7830 mm |
| Press weight | 200000 kg |
機械プレス TMP Voronezh - 技術プロセスと操作
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
|---|---|
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
