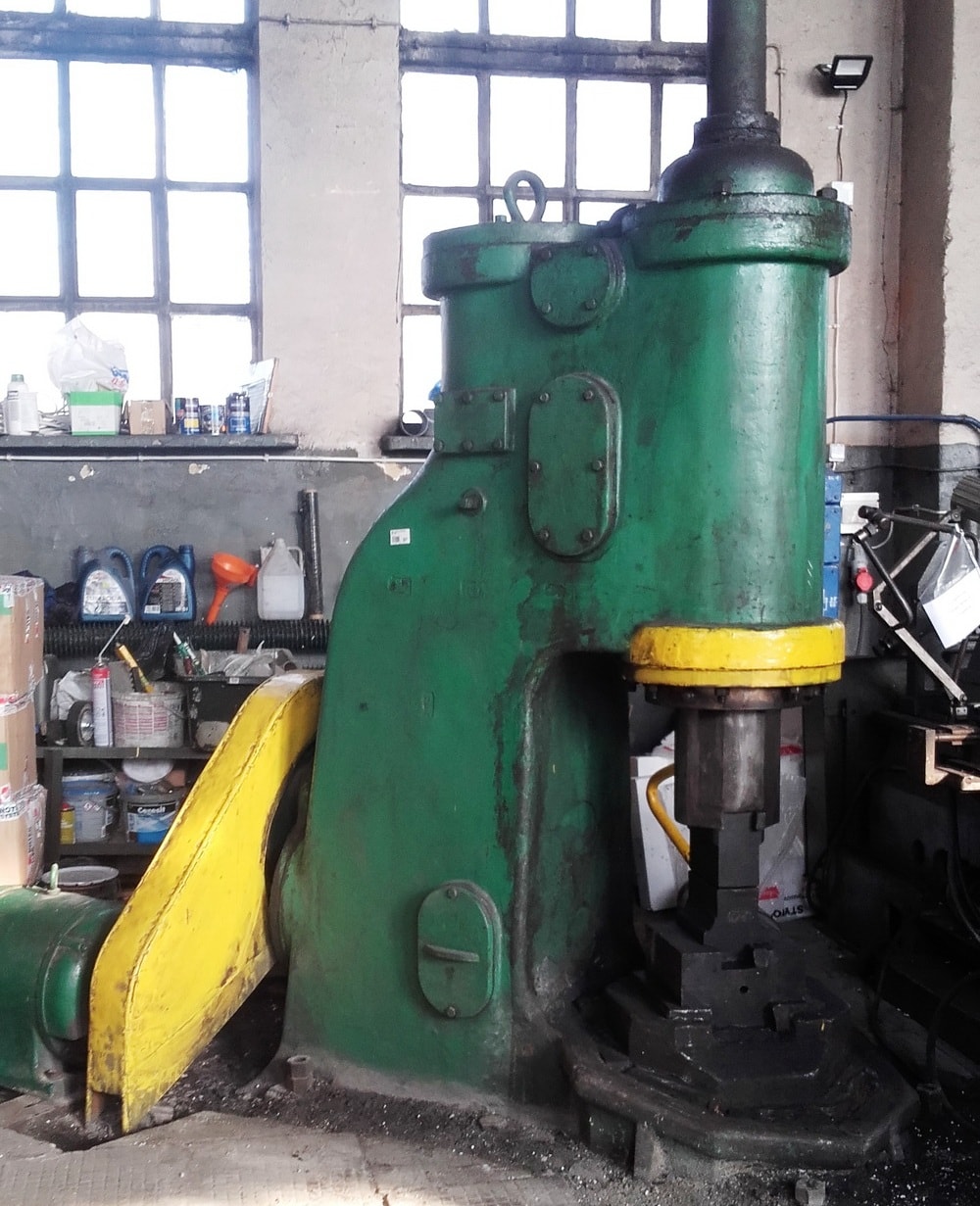

開放鍛造ハンマー FUK MS-200 - 200 kg
FUK MS-200 開放鍛造ハンマー - 説明
技術仕様 FUK MS-200 (ID:75731)
| Type | Open die forging hammer |
|---|---|
| Manufacturer | FUK |
| Model | MS-200 |
| Type | MS-200 |
| Year of construction | 1961 |
| Max impact energy | 420 kGm |
| Weight of the part falling | 200 kg |
| Stroke of | 420 mm |
| Max number of jumps per minute | 150 |
| Length x width x height | 2755 x 1530 x 2515 mm |
| Distance of the ram’s axis from the | 400 mm body |
| Max diameter of the sliding material | 170 mm |
| Weight | 8000 kg |
| Engine power | 21 kW |
| Operating voltage | 400V, 50HZ |
| Maximum weight of the forgings | 1 — 5 kg |
開放鍛造ハンマー FUK - 技術プロセスと操作
| 鍛造 | 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。 |
|---|---|
| 熱間鍛造 | 熱間鍛造は、高温下で金属を圧力成形するプロセスです。加熱により材料の変形抵抗が低下し、金型キャビティへの流動が容易になります。高い生産性と複雑な形状の成形が可能です。鋼および合金からの鍛造品の量産・大量生産に使用されます。 |
| Open-die forging | 金属は横方向の制限なしに平型または異形工具の間で変形し、全方向へ自由に流動します。素材は繰り返しの打撃またはプレスストロークによって徐々に形状を得て、作業者が各ステップ間の位置を制御します。この方法は、シャフト、ディスク、リングなどの大型鍛造品の製造に使用され、精緻な内部組織が重要となります。 |
| ドロップ鍛造 | 落下するラムのエネルギーによって素材を変形させる熱間閉塞鍛造の方法です。衝撃を受けて金属は金型キャビティを満たし、その形状を再現して完成部品の形となります。高い生産性と再現性が特徴で、量産および大量生産で需要があります。 |
