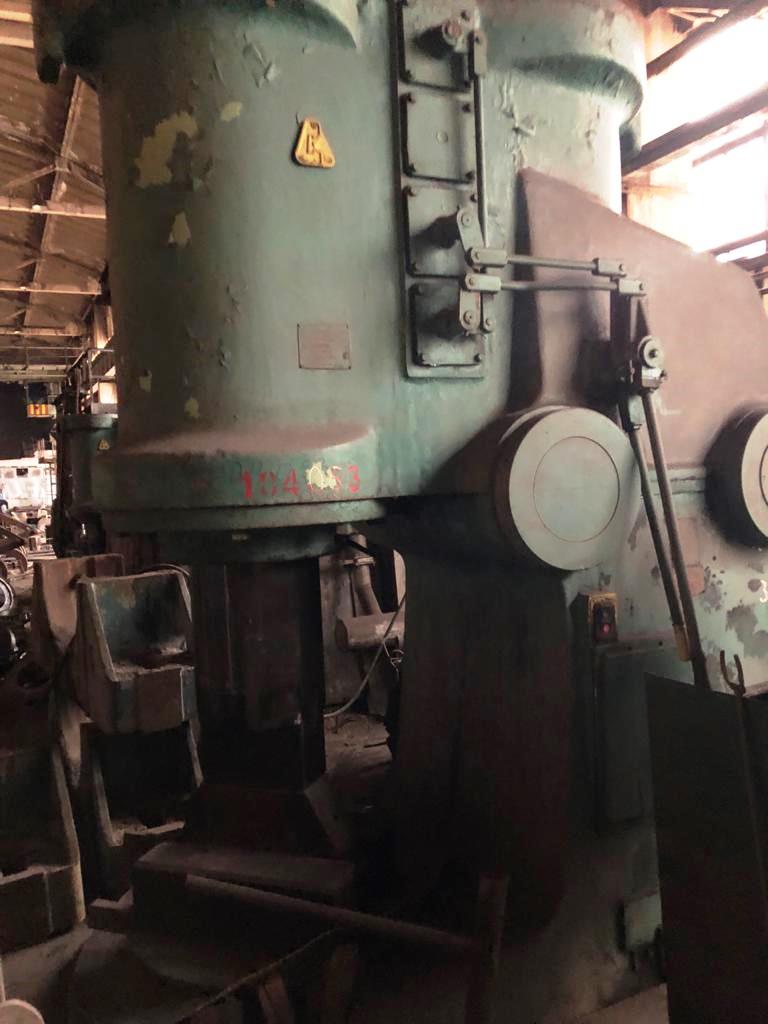

開放鍛造ハンマー TMP Voronezh M4140 - 1 トン
TMP Voronezh M4140 開放鍛造ハンマー - 説明
技術仕様 TMP Voronezh M4140 (ID:75576)
| Type | Open die forging hammer |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | M4140 |
| Nominal weight of falling parts | 1000 kg |
| Energy of impact | 30 kJ |
| The greatest number of impacts in a minute | 103 |
| Ram axis-to-frame distance | 800 mm |
| Working zone daylight | 750 mm |
| Die impression size | 360 x 140 mm |
| Lower die impression-to-floor distance | 750 mm |
| Optimum workpiece cross-sectional dimensions | |
| Square | 160 mm |
| Rounded | 180 mm |
| Main electric motor power | 75 kW |
| Machine dimensions | 4400 x 1780 x 3570 mm |
| Weight of a hammer | 23000 mm |
| Weight of a an anvil-block | 14000 kg |
開放鍛造ハンマー TMP Voronezh - 技術プロセスと操作
| 鍛造 | 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。 |
|---|---|
| 熱間鍛造 | 熱間鍛造は、高温下で金属を圧力成形するプロセスです。加熱により材料の変形抵抗が低下し、金型キャビティへの流動が容易になります。高い生産性と複雑な形状の成形が可能です。鋼および合金からの鍛造品の量産・大量生産に使用されます。 |
| Open-die forging | 金属は横方向の制限なしに平型または異形工具の間で変形し、全方向へ自由に流動します。素材は繰り返しの打撃またはプレスストロークによって徐々に形状を得て、作業者が各ステップ間の位置を制御します。この方法は、シャフト、ディスク、リングなどの大型鍛造品の製造に使用され、精緻な内部組織が重要となります。 |
| ドロップ鍛造 | 落下するラムのエネルギーによって素材を変形させる熱間閉塞鍛造の方法です。衝撃を受けて金属は金型キャビティを満たし、その形状を再現して完成部品の形となります。高い生産性と再現性が特徴で、量産および大量生産で需要があります。 |
