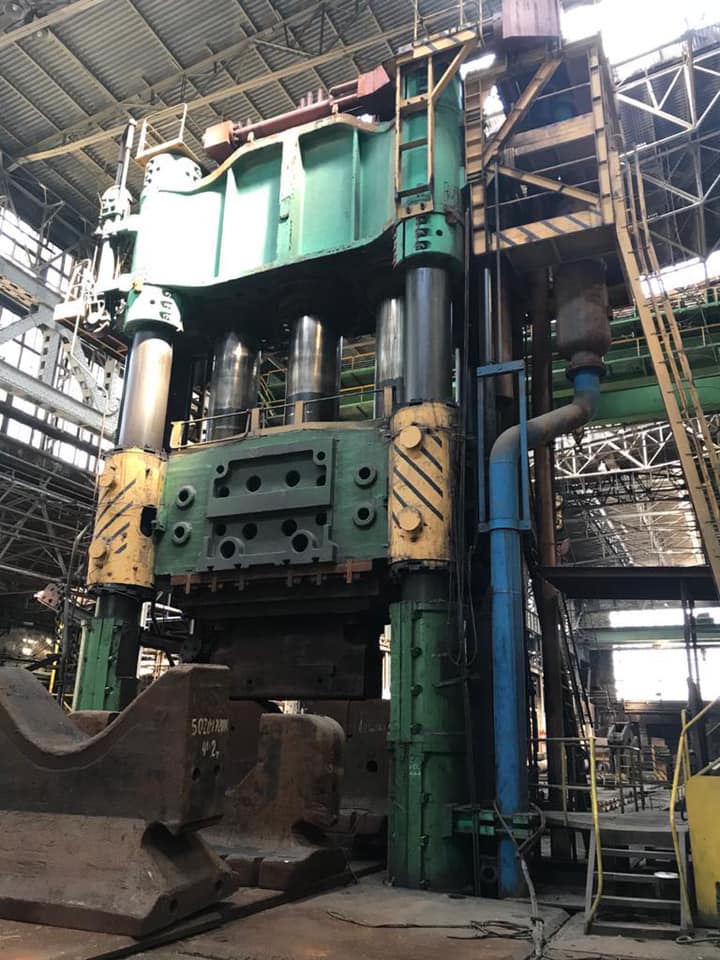

開放鍛造プレス UZTM 100MN - 10000 トン
UZTM 100MN 開放鍛造プレス - 説明
技術仕様 UZTM 100MN (ID:75610)
| Type | Open die forging press |
|---|---|
| Manufacturer | UZTM |
| Model | 100MN |
| Year of manufacture | 1975 |
| Maximal force | 10000 ton |
| First stage force | 4000 ton |
| Second stage force | 6000 ton |
| Third stage force | 10000 ton |
| Working stroke | 2500 mm |
| Free stroke speed | 0,3 m/sec |
| Loaded stroke speed | 0,07 m/sec |
| Table dimensions | 11200 x 4000 x 680 mm |
| Table mooving speed | 0,2 m/sec |
| Total weight approx | 2290 ton |
開放鍛造プレス UZTM - 技術プロセスと操作
| 鍛造 | 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。 |
|---|---|
| 熱間鍛造 | 熱間鍛造は、高温下で金属を圧力成形するプロセスです。加熱により材料の変形抵抗が低下し、金型キャビティへの流動が容易になります。高い生産性と複雑な形状の成形が可能です。鋼および合金からの鍛造品の量産・大量生産に使用されます。 |
| Open-die forging | 金属は横方向の制限なしに平型または異形工具の間で変形し、全方向へ自由に流動します。素材は繰り返しの打撃またはプレスストロークによって徐々に形状を得て、作業者が各ステップ間の位置を制御します。この方法は、シャフト、ディスク、リングなどの大型鍛造品の製造に使用され、精緻な内部組織が重要となります。 |
| 予備成形 | 予備成形は、素材を本スタンピング作業に向けて準備し、将来の部品のおおよその形状を与えます。金属は金型内で分配され、最終的な充填を容易にし、工具の摩耗を低減します。この中間段階により、完成品の精度と品質が向上します。 |
| ピアシング | ピアシングは、材料を除去せずに工具を素材に押し通すことで、塊状素材に穴を形成します。金属は側方に押しのけられ、周囲の組織を保ちながら貫通穴または止まり穴が作られます。この作業はプレスで行われ、ブッシュ、リング、シャフトなどの中空部品の製造に使用されます。 |
