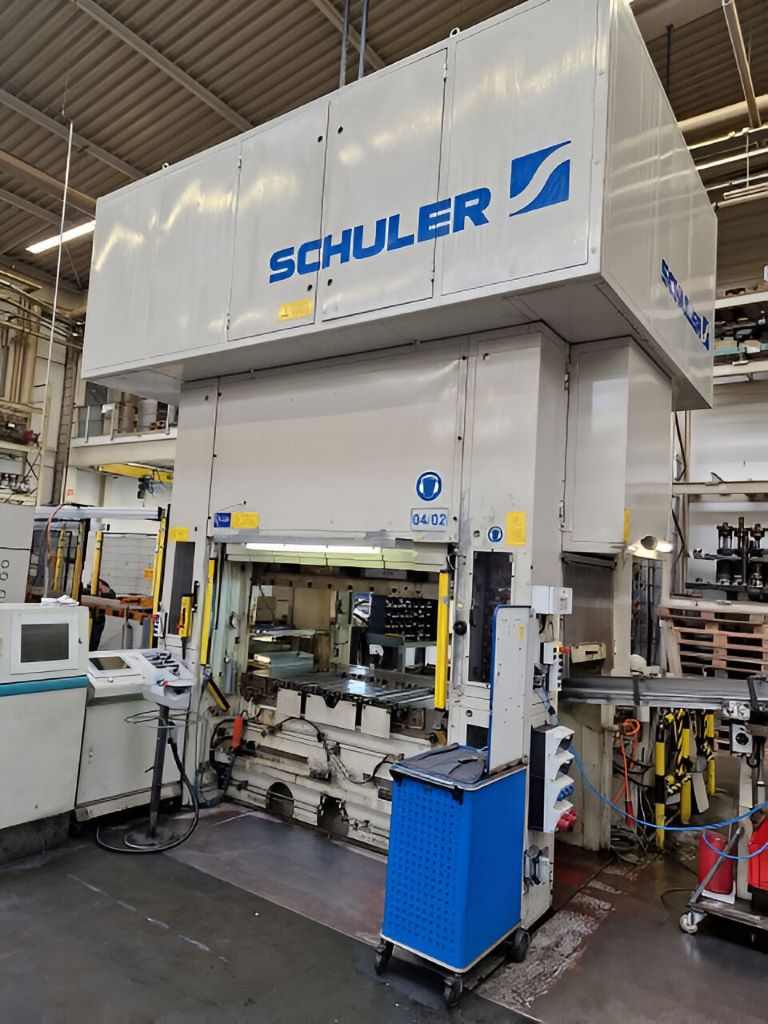

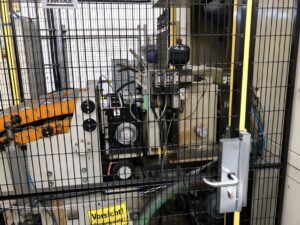

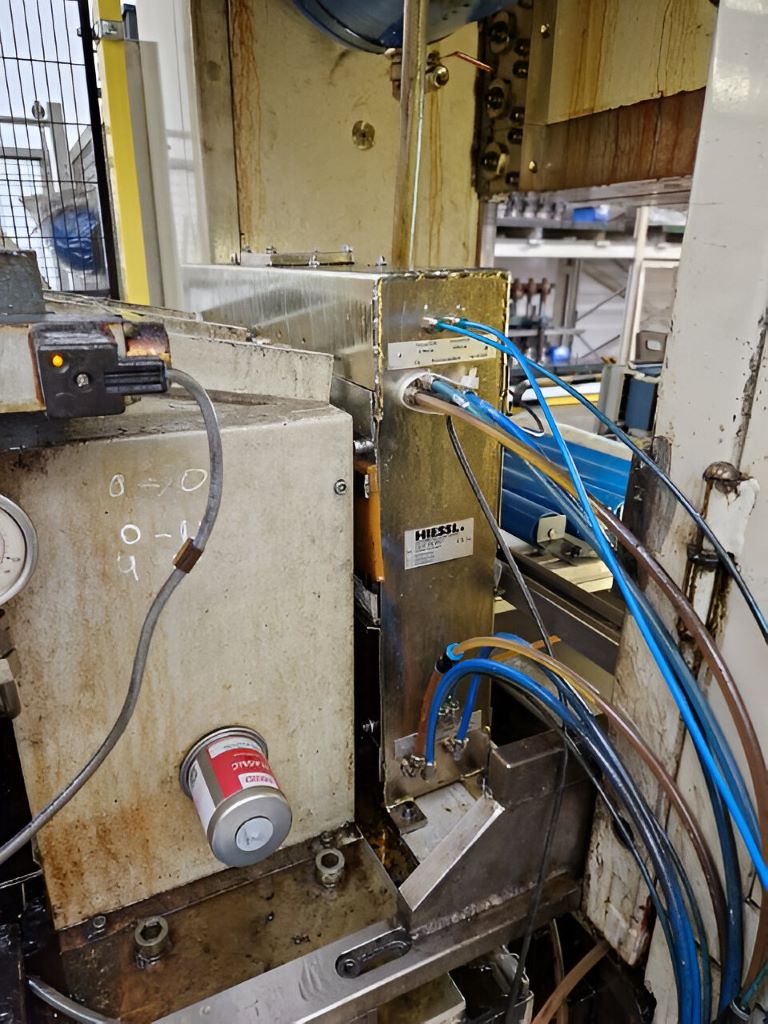

スタンピングプレス Schuler GMO 2-315-2000-160 - 315 トン
Schuler GMO 2-315-2000-160 スタンピングプレス - 説明
技術仕様 Schuler GMO 2-315-2000-160 (ID:76354)
| Type | Stamping press |
|---|---|
| Manufacturer | Schuler |
| Model | GMO 2-315-2000-160 |
| Year of manufacture | 2003 |
| Press Design | |
| Drive system | knuckle-joint |
| Frame design | H-frame, monoblock |
| Openings in uprights | yes |
| Number of suspensions | 2 |
| Feedstock transport direction | left to right |

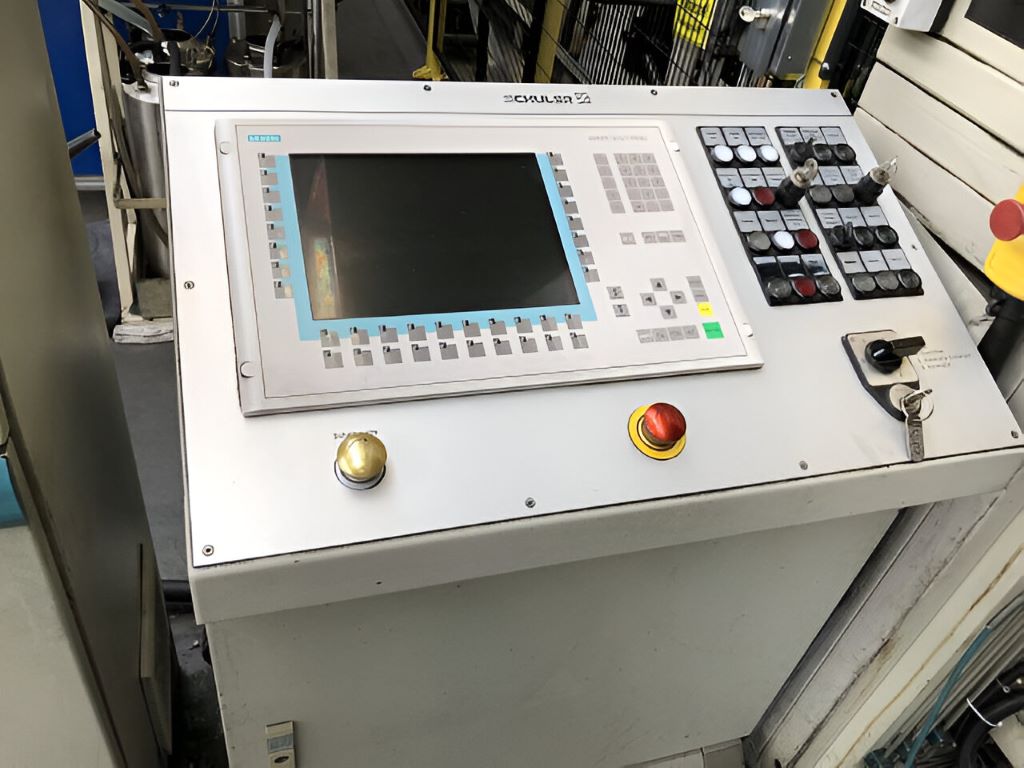

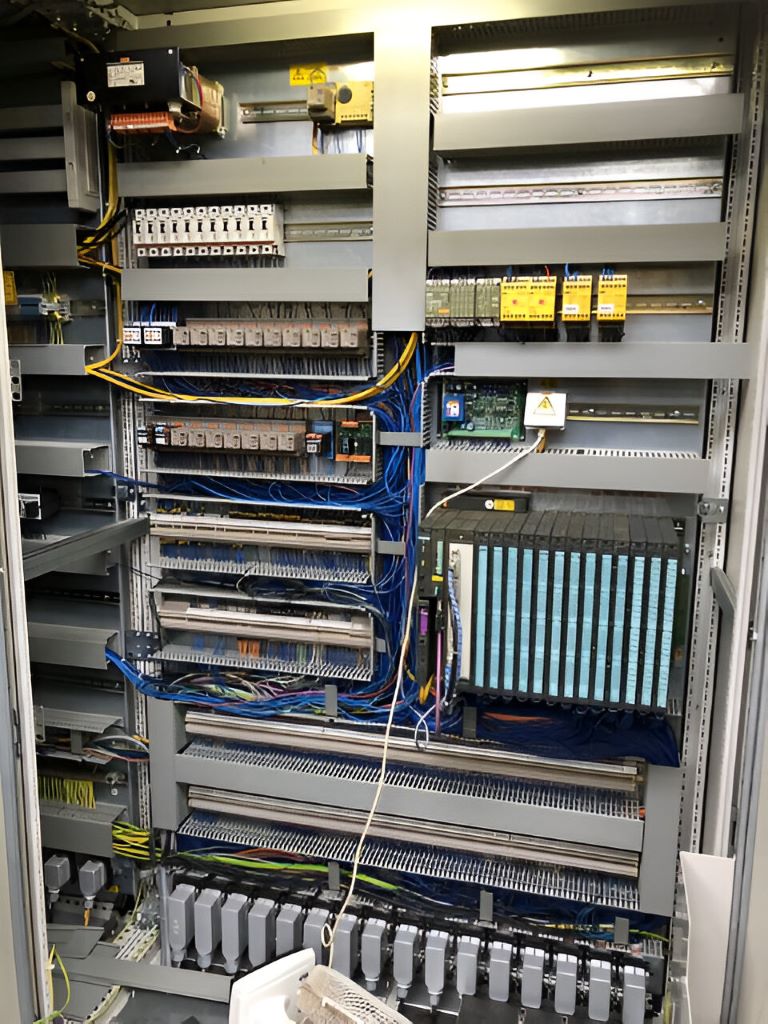

| Controls | SIEMENS S7 |
| Press forces | |
| Total force (nominal) | 315 ton |
| Nominal work capacity | 38 kNm |
| Press Table | |
| Table surface (left-right) | 2000 mm |
| Table surface (front-back) | 1200 mm |
| Thickness of bolster plate | 200 mm |
| Slide | |
| Slide force | 315 ton |
| Table surface (left-right) | 1995 mm |
| Table surface (front-back) | 1100 mm |
| Stroke | 160 mm |
| Stroke rate (max.) | 80 /min |
| Slide (mechan. Press) | |
| Slide adjustment | 140 mm |
| Stroke rate (min.) | 20 /min |
| Stroke rate (max.) | 80 /min |
| Main drive power | 90 kW |

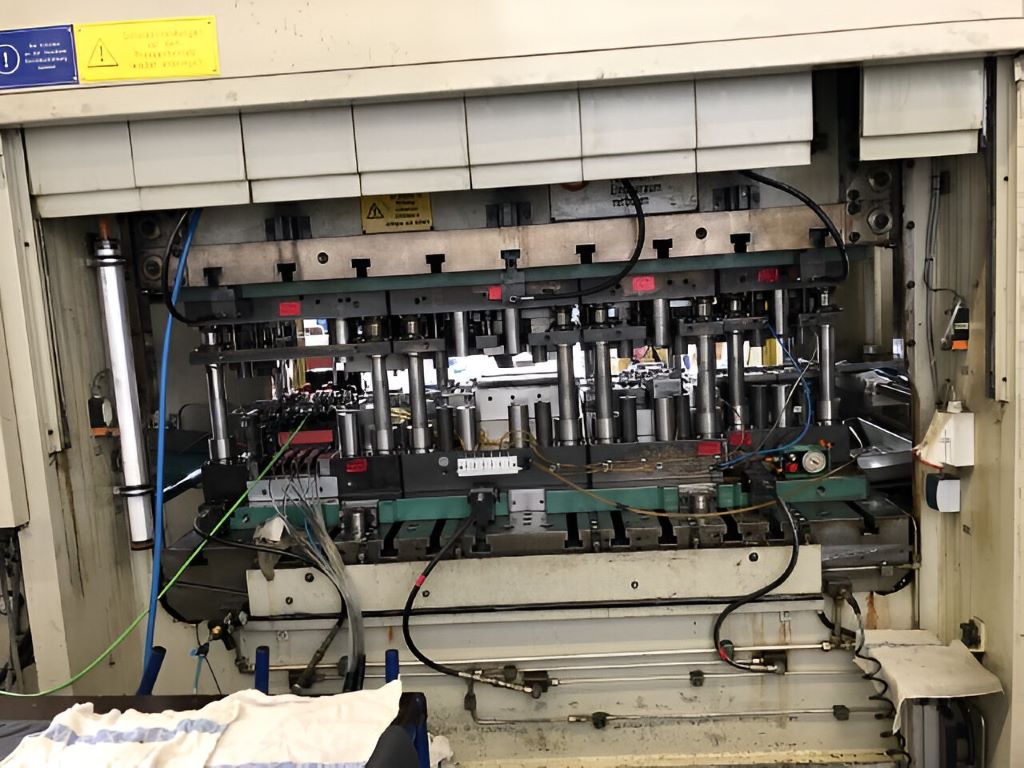

| Tool Assembly Dimensions | |
| Shut height (stroke down, adjustment up), BDC | 555 mm |
| Distance between columns (H-frame) | 2060 mm |
| Passline opening (free passage in side columns) | 1060 mm |
| Overall Specifications (coil lines) | |
| Sheet width max. | 400 mm |
| Sheet thickness max. | 5 mm |
| Coil Chair | |
| Coil weight max. | 4 ton |

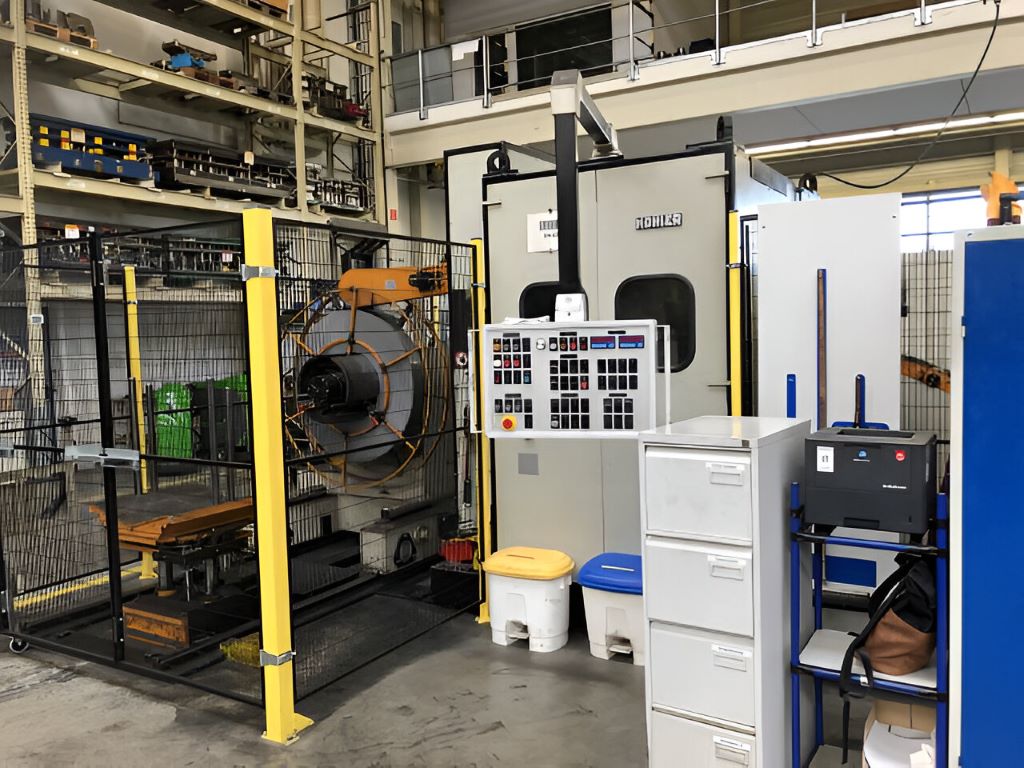

| Decoiler | |
| Design | single reel, traversable |
| Sheet width max. | 400 mm |
| Sheet width (min) | 30 mm |
| Coil weight max. | 4 ton |
| Max. diameter of coil | 1500 mm |
| Mandrel expansion range from | 460 mm |
| Mandrel expansion range up to | 530 mm |
| Movement | 1500 mm |
| Leveller Unit | |
| Sheet width max. | 400 mm |
| Sheet width (min) | 50 mm |
| Material cross section max. (450 N/mm2) | 1000 mm² |
| Number of leveller rolls | 9 |
| Diameter of leveller rolls | 50 mm |
| Number of infeed-/outfeed rolls | 150 |
| Feed velocity min. | 5 m/min |
| Feed velocity max. | 50 m/min |
| Strip-Feeder | |
| Feeder type | roll feeder |
| Sheet width max. | 400 mm |
| Sheet thickness max. | 5 mm |
| Electrical specifications | |
| Mains voltage | 400 V |
| Mains frequency | 50 Hz |
| Dimensions / weights | |
| Total weight approx. | 45000 kg |
| Attachments (presses) | |
| Decoiler | yes |
| Leveller unit | yes |
| Strip feeder | yes |
スタンピングプレス Schuler - 技術プロセスと操作
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
|---|---|
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | 板金への穴あけは金型内で行われます。鋭い刃先を持つ工具が素材を貫通し、閉じた輪郭に沿って材料を分離します。プロセスは高速かつ正確で、適切に設定されていればバリが残りません。板金部品の穴、スロット、切り抜きの加工に使用されます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
| 曲げ加工 | 曲げ加工は、シート素材に角度または曲率を与えます。金属はプレスの力を受けて金型内で曲げられ、外側の層は伸び、内側の層は圧縮され、中央は元の長さを保ちます。この作業により、材料の厚みを変えることなく指定された形状の部品を得ることができます。 |
