リング圧延 Kaltek 1200/6000 - 6000 mm

Dabrox 出品 ID: 76037

このオファーの詳細情報をリクエスト：
- 在庫状況、価格
- 支払い/配送条件
- 仕様、状態、写真など

* 必須項目

技術仕様 Kaltek 1200/6000 (ID:76037)

TypeRing rolling
ManufacturerKaltek
Model1200/6000
Forging line
Ring rolling machineKaltek 6000

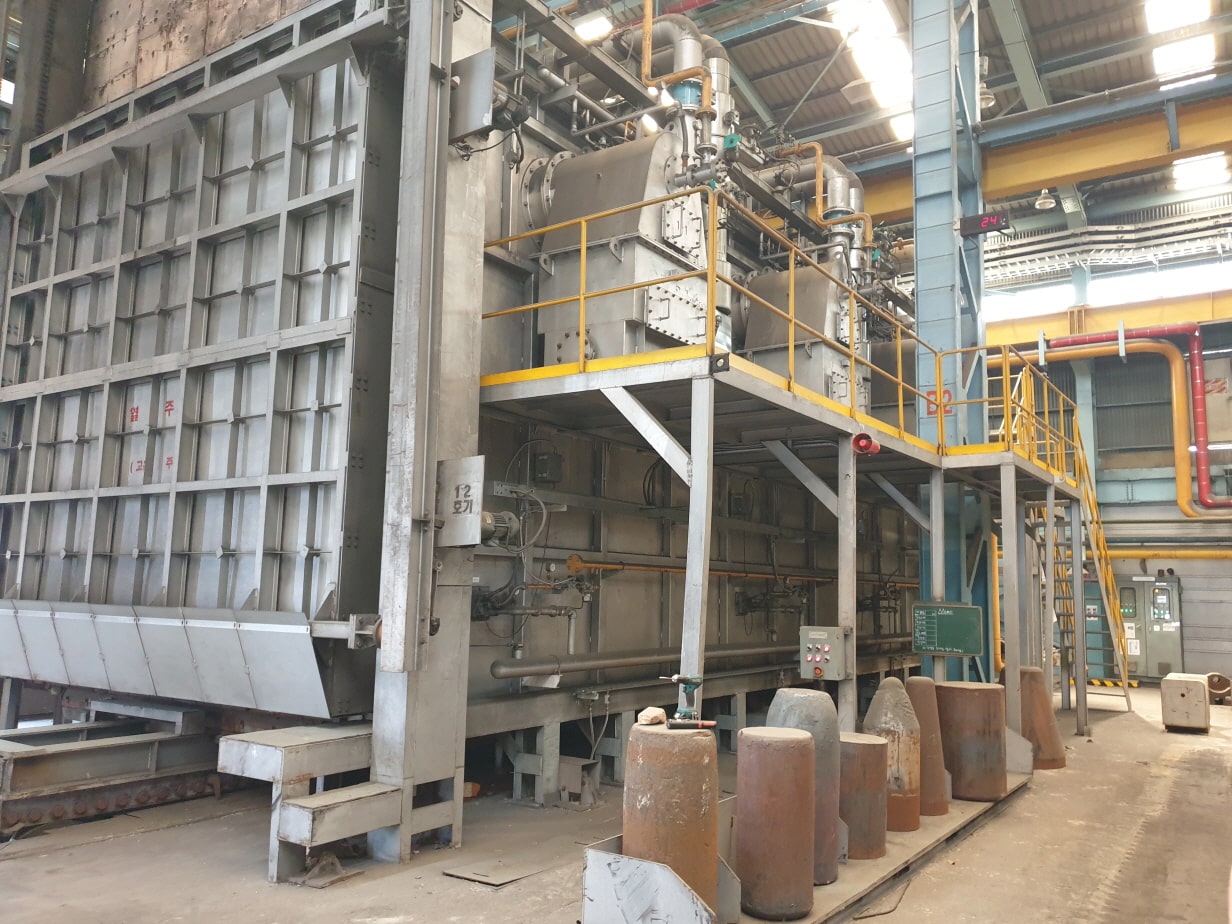

Open die forging press + FurnaceHBE 3000

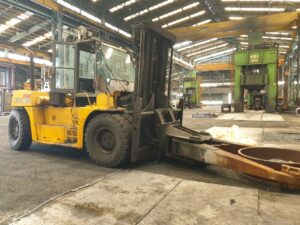

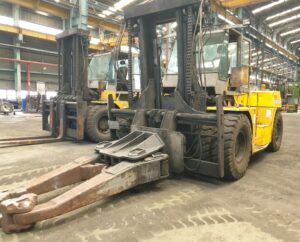

ForkliftTCM 18 ton

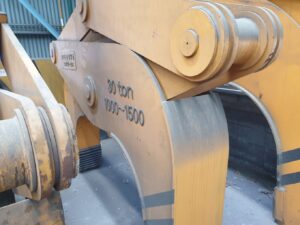

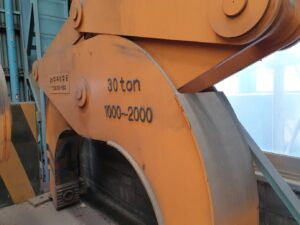

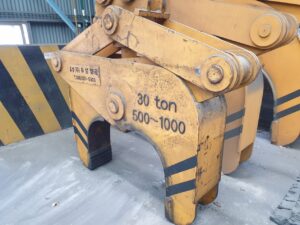

ManipulatorTCM 18 ton

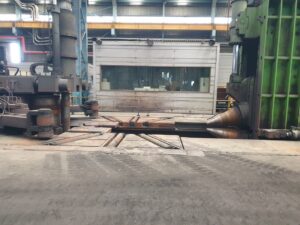

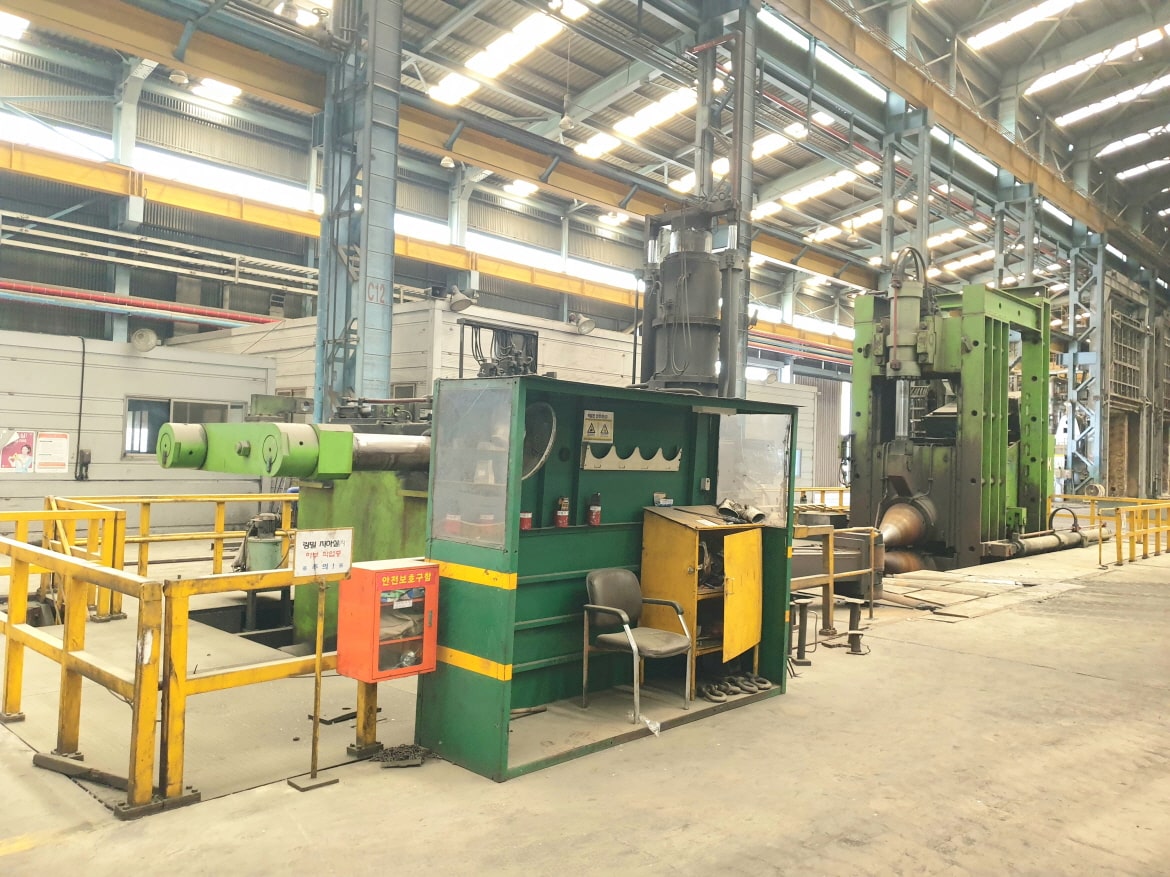

Ring rolling line Kaltek 6000
Outside diameter of finished ring1200 — 6000 mm
Height of finished ring80 — 1000 mm
Inside diameter of ring blank for mandrel diameter 300 mm min.320 mm
Height of ring blank max.1050 mm
Ring weight max. approx.12000 kg

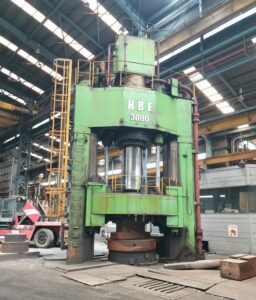

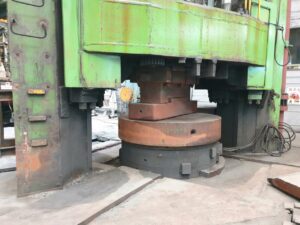

Open die forging press HBE 3000
Upsetting force3000 ton
Nominal force2500 ton
Maximum press stroke2000 mm
Press daylight3800 mm
Distance between columns1000 x 2500 mm
Number of pull back cylinders2
Die table area (W x L x Stroke)2000 x 4000 x ± 2000 mm
Main cylinder ram diameter1050 mm

リング圧延 Kaltek - 技術プロセスと操作

鍛造 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。
予備成形 予備成形は、素材を本スタンピング作業に向けて準備し、将来の部品のおおよその形状を与えます。金属は金型内で分配され、最終的な充填を容易にし、工具の摩耗を低減します。この中間段階により、完成品の精度と品質が向上します。
Ring rolling リング圧延は、穴の開いた単純な素材を大径のシームレスリングへと変えます。金属は回転するローラー間で圧延され、直径が徐々に拡大し壁厚が減少します。材料の繊維は円周方向に整列し、リングに卓越した強度を与えます。この方法でベアリングリング、フランジ、シェルが製造されます。
