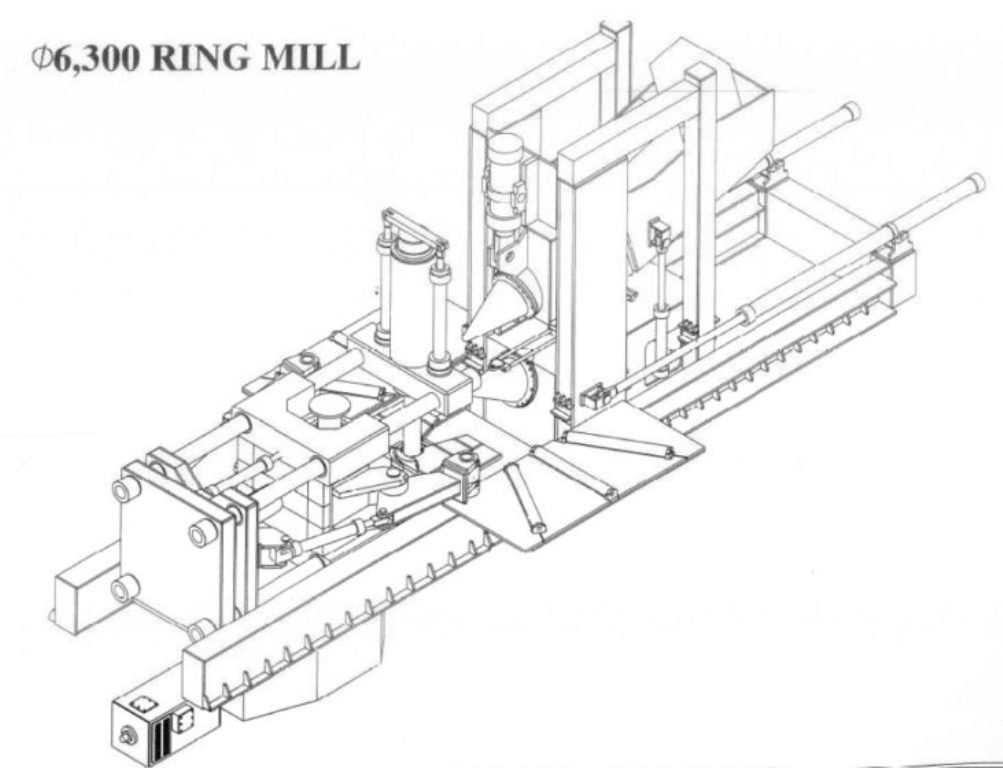

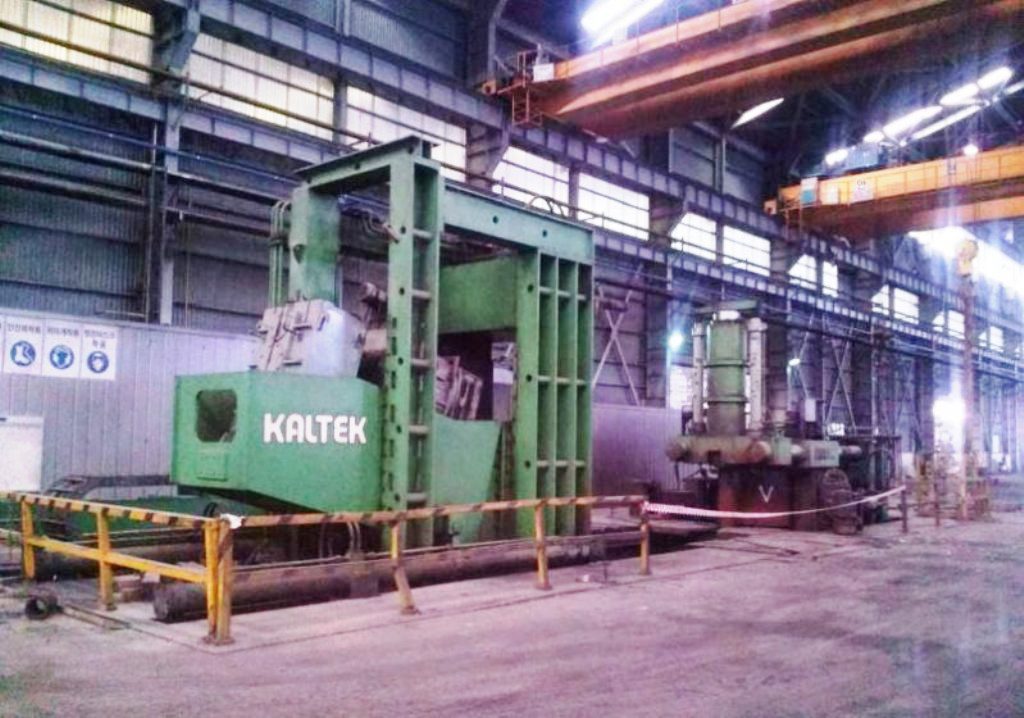

リング圧延 Kaltek 1200/6300 - 6300 mm

技術仕様 Kaltek 1200/6300 (ID:75563)

Type	Ring rolling
Manufacturer	Kaltek
Model	1200/6300
Year of manufacture	2008
Outside Diameter of Finished Ring	1200 — 6300 mm
Height of Finished Ring	80 — 1000 mm
Inside Diameter of Ring Blank for Mandrel Diameter — 300mm	min 320 mm
Height of Ring Blank	max 1050 mm
Ring Weight	max approx 12000 kg
Radial Rolling Force	max 300 Ton
Main Roll Diameter	1200 mm
Rolling Speed	max approx 1.7 m/sec
Horizontal Stroke of Mandrel	1000 mm
Axial Rolling Force	250 Ton
Length of Taper Theoretical	1400 mm
Taper Cone Angle	35 Degree
Horizontal Stroke of Axial Roll Stand	5700 mm
Vertical Stroke of Upper Axial Roll	1,050 mm
Max Distance Between the Axial Roll	1120 mm
Main Roll Driving Motor	DC 710 kW x 570 Volt
Axial Roll Driving Motor	DC 710 kW x 570 Volt
Hydraulic Main Pump Motor	4 Sets — 90 kW x 440 Volt x 60 Hz
Cooling Circulation Motor	2 Sets — 3.7 kW x 440 Volt x 60 Hz
Hydraulic Pump	4 Sets — A4V-180 (Rexroth)
Max Total Flow	720 Liter/min
Grease Lubrication Unit	2 Sets

鍛造	金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。
予備成形	予備成形は、素材を本スタンピング作業に向けて準備し、将来の部品のおおよその形状を与えます。金属は金型内で分配され、最終的な充填を容易にし、工具の摩耗を低減します。この中間段階により、完成品の精度と品質が向上します。
Ring rolling	リング圧延は、穴の開いた単純な素材を大径のシームレスリングへと変えます。金属は回転するローラー間で圧延され、直径が徐々に拡大し壁厚が減少します。材料の繊維は円周方向に整列し、リングに卓越した強度を与えます。この方法でベアリングリング、フランジ、シェルが製造されます。
