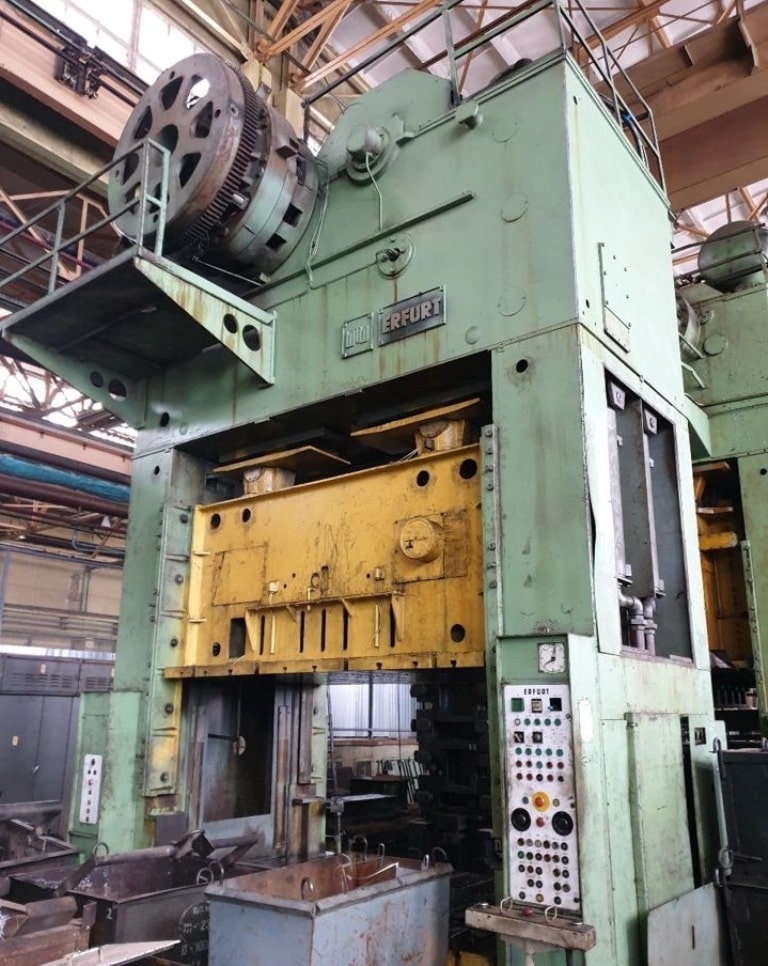

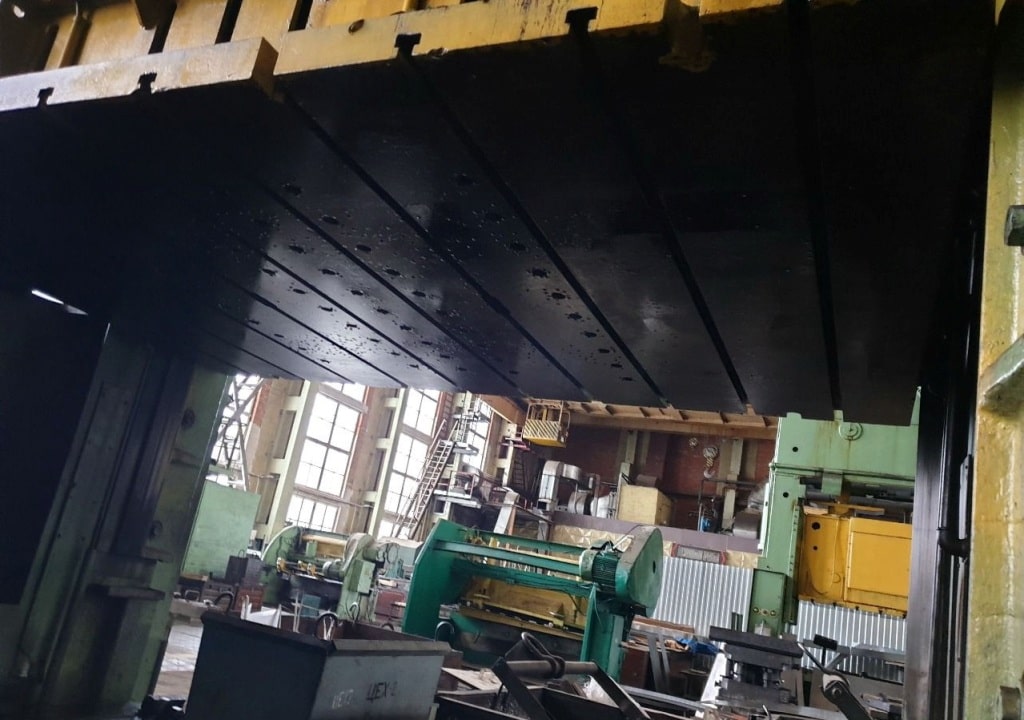

スタンピングプレス Erfurt PKZV III 500 FS - 500 トン
Erfurt PKZV III 500 FS スタンピングプレス - 説明
技術仕様 Erfurt PKZV III 500 FS (ID:75203)
| Type | Stamping press |
|---|---|
| Manufacturer | Erfurt |
| Model | PKZV III 500 FS |
| Max. pressing force of slide (at 12,5 mm distance to the lower dead point) | 500 ton |
| Max. pressing force of slide (at 200 mm distance to the lower dead point) | 160 ton |
| Number of single strokes at continuous work per minute | 20 |
| Distance between side columns | 2800 mm |
| Slide stroke | 500 mm |
| Slide adjustment | 500 mm |
| Max. extract depth | 200 mm |
| Max. shut height between bolster plate and slide (stroke down, adjustment up) | 1200 mm |
| Height of pull-out table | 500 mm |
| Bed area (width x depth) | 3150×2100 mm |
| Slide area (width x depth) | 3150×2100 mm |
| Opening in the bed (width x depth) | 2500×1600 mm |
| Main motor power | 75 kW |
| Number of no-load strokes per minute | 20 |
| Cushion force in the bolster | 100 tons |
| Cushion stroke | 200 mm |
| Cushion plate dimensions | 2480×1580 mm |
| Height above floor | 7200 mm |
スタンピングプレス Erfurt - 技術プロセスと操作
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
|---|---|
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | 板金への穴あけは金型内で行われます。鋭い刃先を持つ工具が素材を貫通し、閉じた輪郭に沿って材料を分離します。プロセスは高速かつ正確で、適切に設定されていればバリが残りません。板金部品の穴、スロット、切り抜きの加工に使用されます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
| 曲げ加工 | 曲げ加工は、シート素材に角度または曲率を与えます。金属はプレスの力を受けて金型内で曲げられ、外側の層は伸び、内側の層は圧縮され、中央は元の長さを保ちます。この作業により、材料の厚みを変えることなく指定された形状の部品を得ることができます。 |
