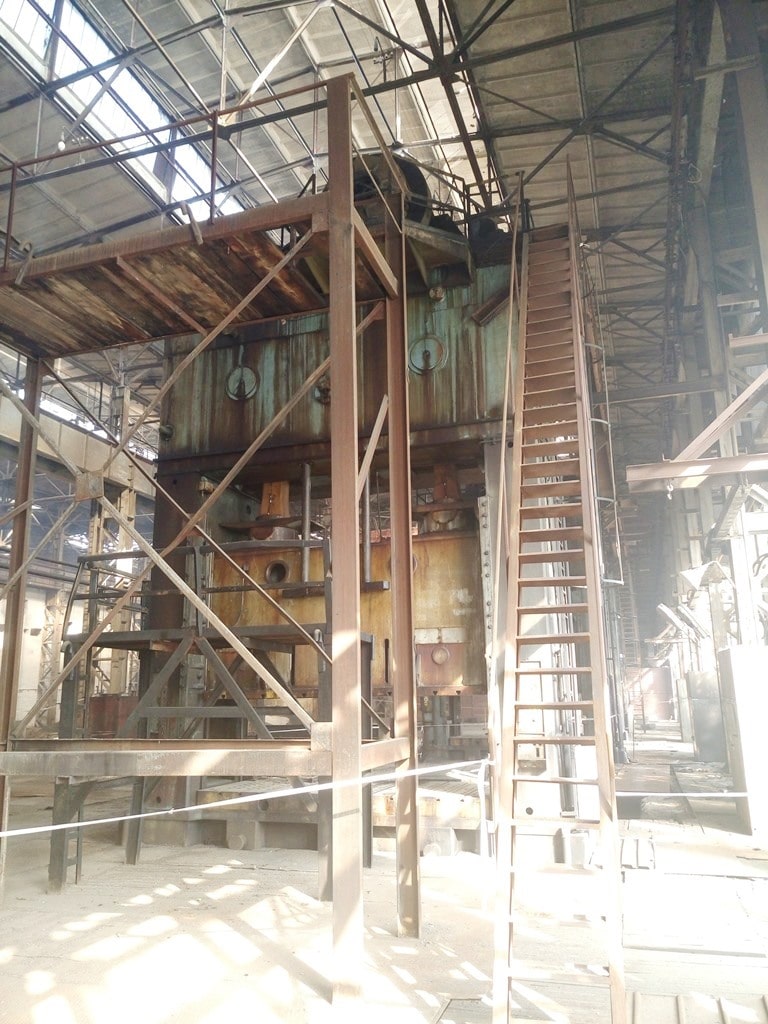

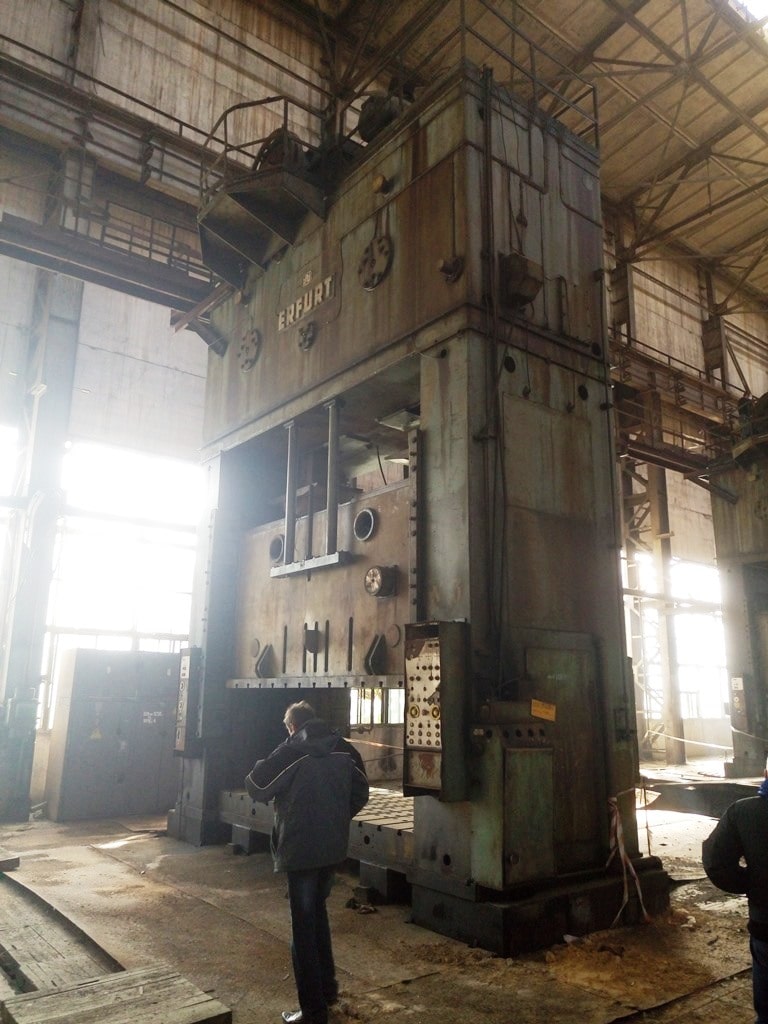

スタンピングプレス Erfurt PKZZ I 1250 - 1250 トン

Dabrox 出品 ID: 75932

このオファーの詳細情報をリクエスト：
- 在庫状況、価格
- 支払い/配送条件
- 仕様、状態、写真など

* 必須項目

Erfurt PKZZ I 1250 スタンピングプレス - 説明

スタンピングプレス Erfurt PKZZ I 1250 - 1250 トン (ID:75932)は、板金スタンピング用の産業用プレスです。ブランキング、曲げ、成形を行うことで、平らな素材を完成部品へと加工します。集中的な稼働に対応する設計で、大量生産時にも安定した品質を維持します。

技術仕様 Erfurt PKZZ I 1250 (ID:75932)

TypeStamping press
ManufacturerErfurt
ModelPKZZ I 1250
Max. slider force at the distance of 12,5 mm in the lower dead point1250 ton
Slider force at the distance of 250 mm in the lower dead point350 ton
Number of single strokes per minute11
Slider stroke630 mm
Slider adjustment630 mm
The closed height1165 mm
Table pillow
Max. stroke250 mm
Stroke adjustment250 mm
Max. holding force250 ton
Max. ejection force40 ton
Table dimensions4000 x 1800 mm
Bolster dimensions3950 x 1800 mm
Table gap3750 x 1300 mm
Main motor power132 kW
Stay spacing4000 mm
Press weight215000 kg

スタンピングプレス Erfurt - 技術プロセスと操作

板金スタンピング 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。
絞り加工 ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。
打ち抜き 板金への穴あけは金型内で行われます。鋭い刃先を持つ工具が素材を貫通し、閉じた輪郭に沿って材料を分離します。プロセスは高速かつ正確で、適切に設定されていればバリが残りません。板金部品の穴、スロット、切り抜きの加工に使用されます。
打ち抜き シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。
曲げ加工 曲げ加工は、シート素材に角度または曲率を与えます。金属はプレスの力を受けて金型内で曲げられ、外側の層は伸び、内側の層は圧縮され、中央は元の長さを保ちます。この作業により、材料の厚みを変えることなく指定された形状の部品を得ることができます。
