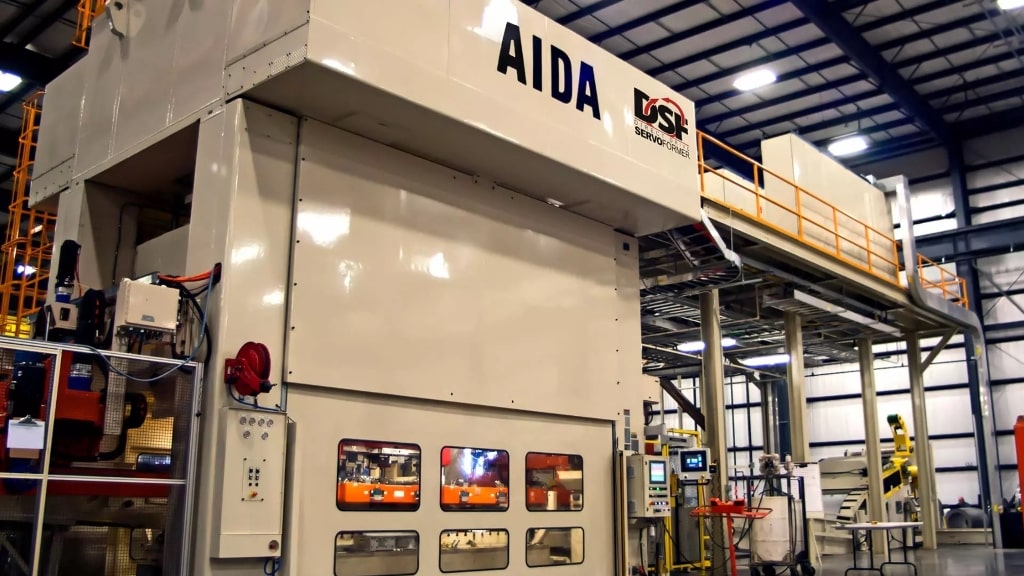

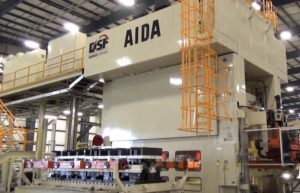

スタンピングプレス Aida DSF-S4-15000-610-245 - 1500 トン
Aida DSF-S4-15000-610-245 スタンピングプレス - 説明

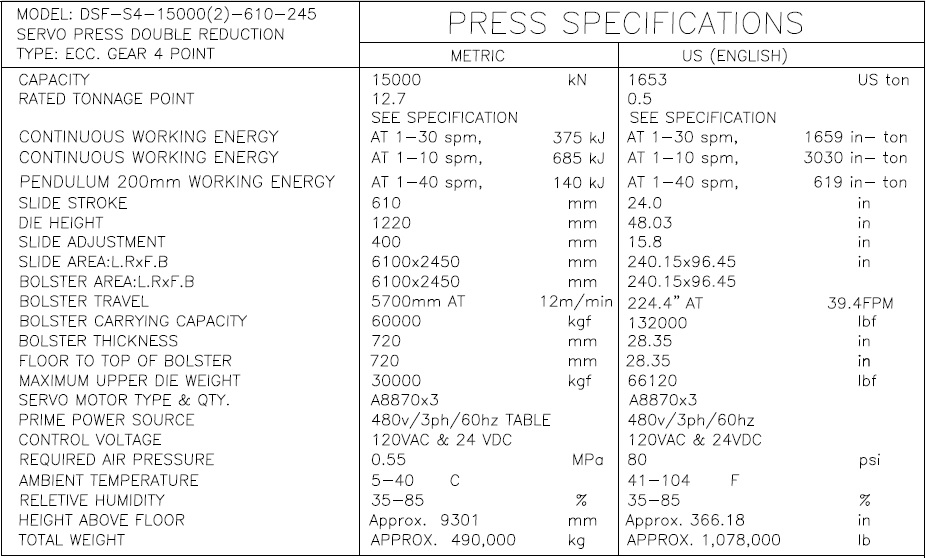

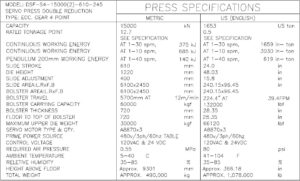

技術仕様 Aida DSF-S4-15000-610-245 (ID:75935)
| Type | Stamping press |
|---|---|
| Manufacturer | Aida |
| Model | DSF-S4-15000-610-245 |
| Year of manufacture | 2016 |
| Capacity | 1500 ton |
| Suspension Points | 4 |
| Rating point up to 30 SPM | 0.25″ |
| Stroke Length | 24″ |
| Die Height (SDAU Bolster) | 48″ |
| Slide Adjustment | 11.8″ |
| Speed (Continuous) | 1 — 30 SPM |
| Continuous Working Energy @ 30 SPM | 1,659 Inch-Tons |
| Continuous Working Energy @ 10 SPM | 3,030 Inch-Tons |
| Bolster and Slide Area | 240″ L-R x 96.4″ F-B |
| Moving Bolsters | 2 |
| Moving Bolsters Direction | F-B |
| Bolster Capacity | 132,000 Lb. |
| Moving Bolster Speed | 40 FPM |
| Moving Bolster Height | 28.35″ |
| Slide Deflection | 0.0015 in/ft |
| Bed Deflection | 0.0015 in/ft |
| Max. Upper Die Weight | 66,120 Lb. |
| Upright Opening Width | 128″ |
スタンピングプレス Aida - 技術プロセスと操作
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
|---|---|
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | 板金への穴あけは金型内で行われます。鋭い刃先を持つ工具が素材を貫通し、閉じた輪郭に沿って材料を分離します。プロセスは高速かつ正確で、適切に設定されていればバリが残りません。板金部品の穴、スロット、切り抜きの加工に使用されます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
| 曲げ加工 | 曲げ加工は、シート素材に角度または曲率を与えます。金属はプレスの力を受けて金型内で曲げられ、外側の層は伸び、内側の層は圧縮され、中央は元の長さを保ちます。この作業により、材料の厚みを変えることなく指定された形状の部品を得ることができます。 |
