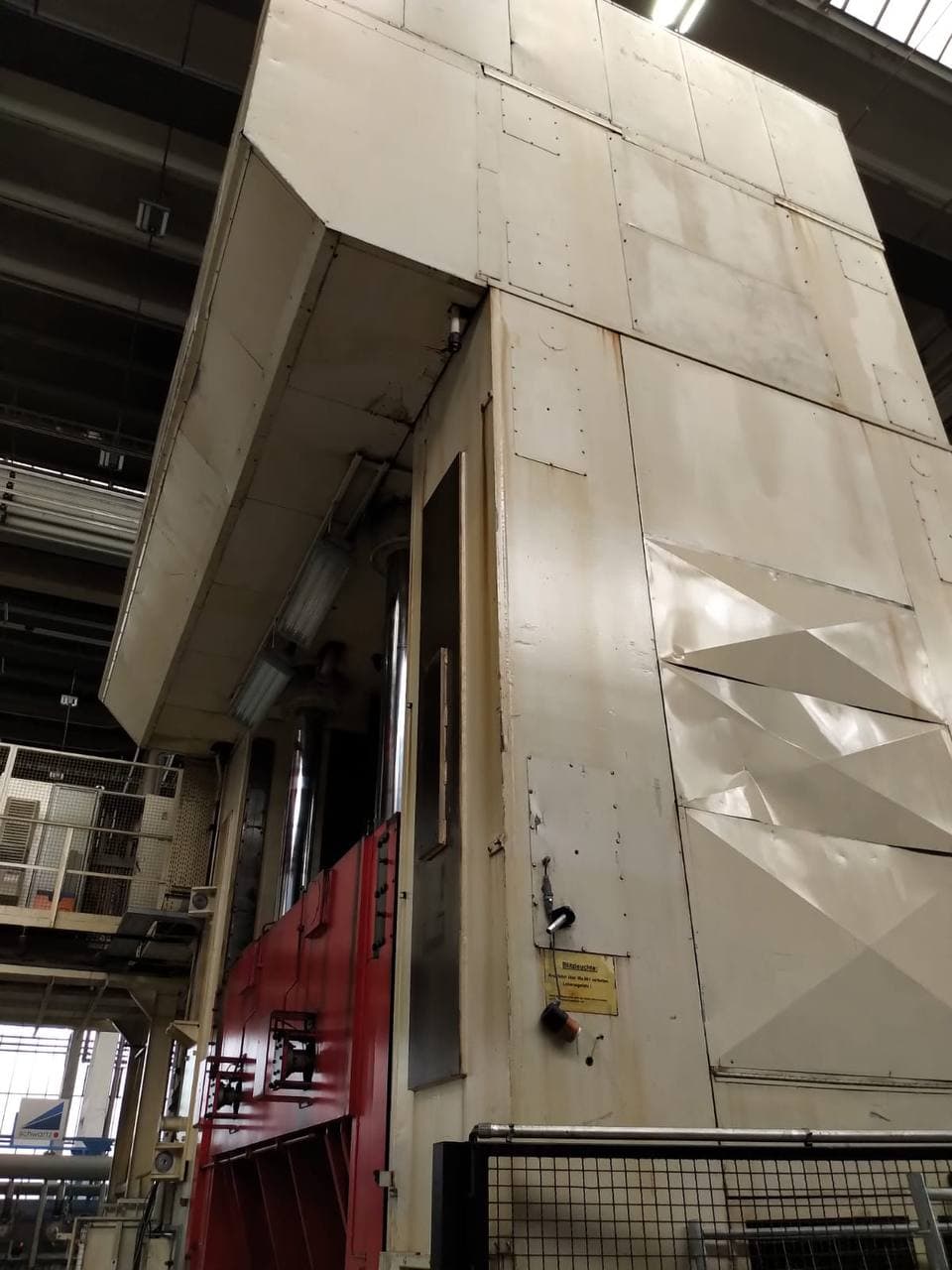

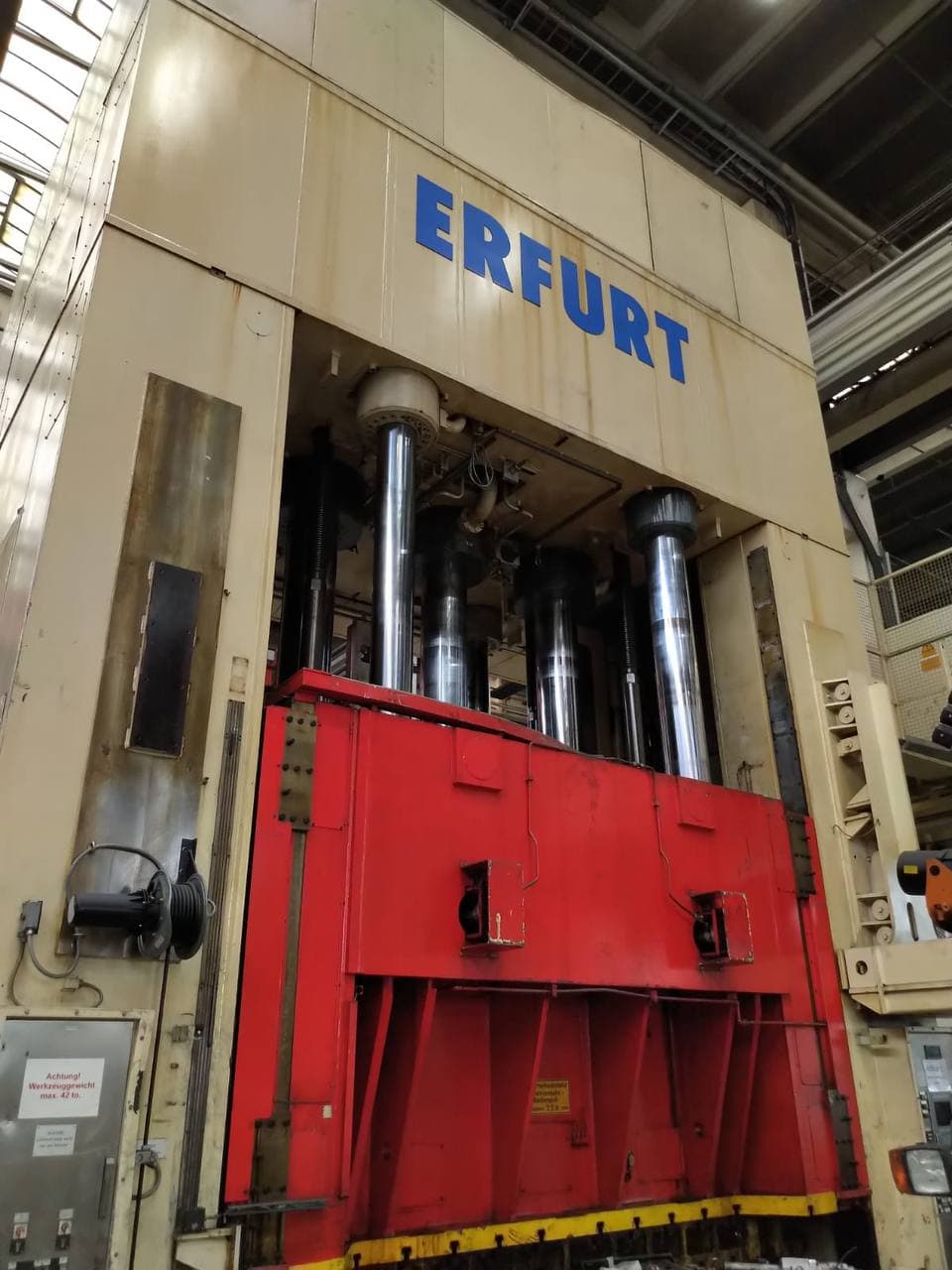

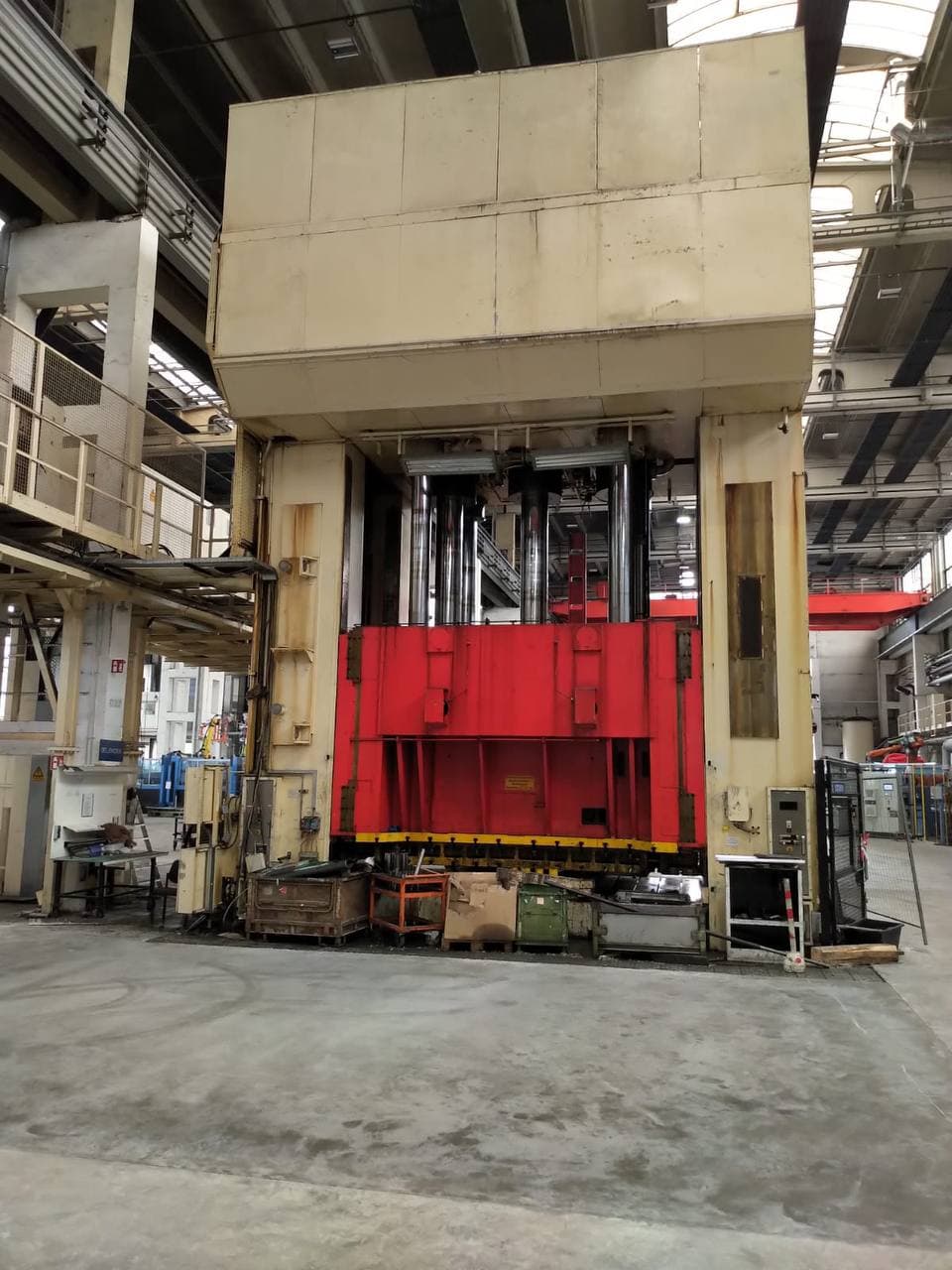

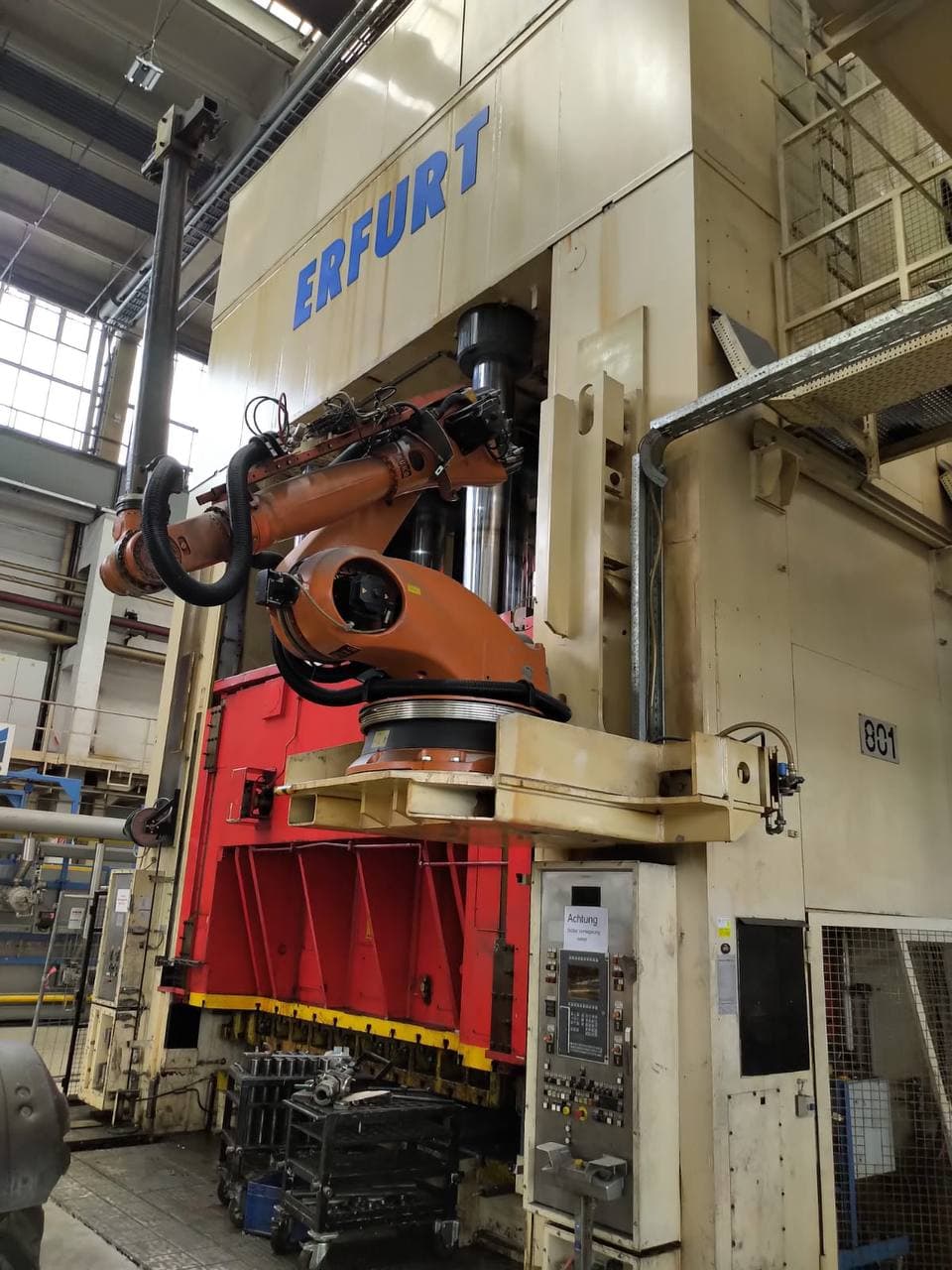

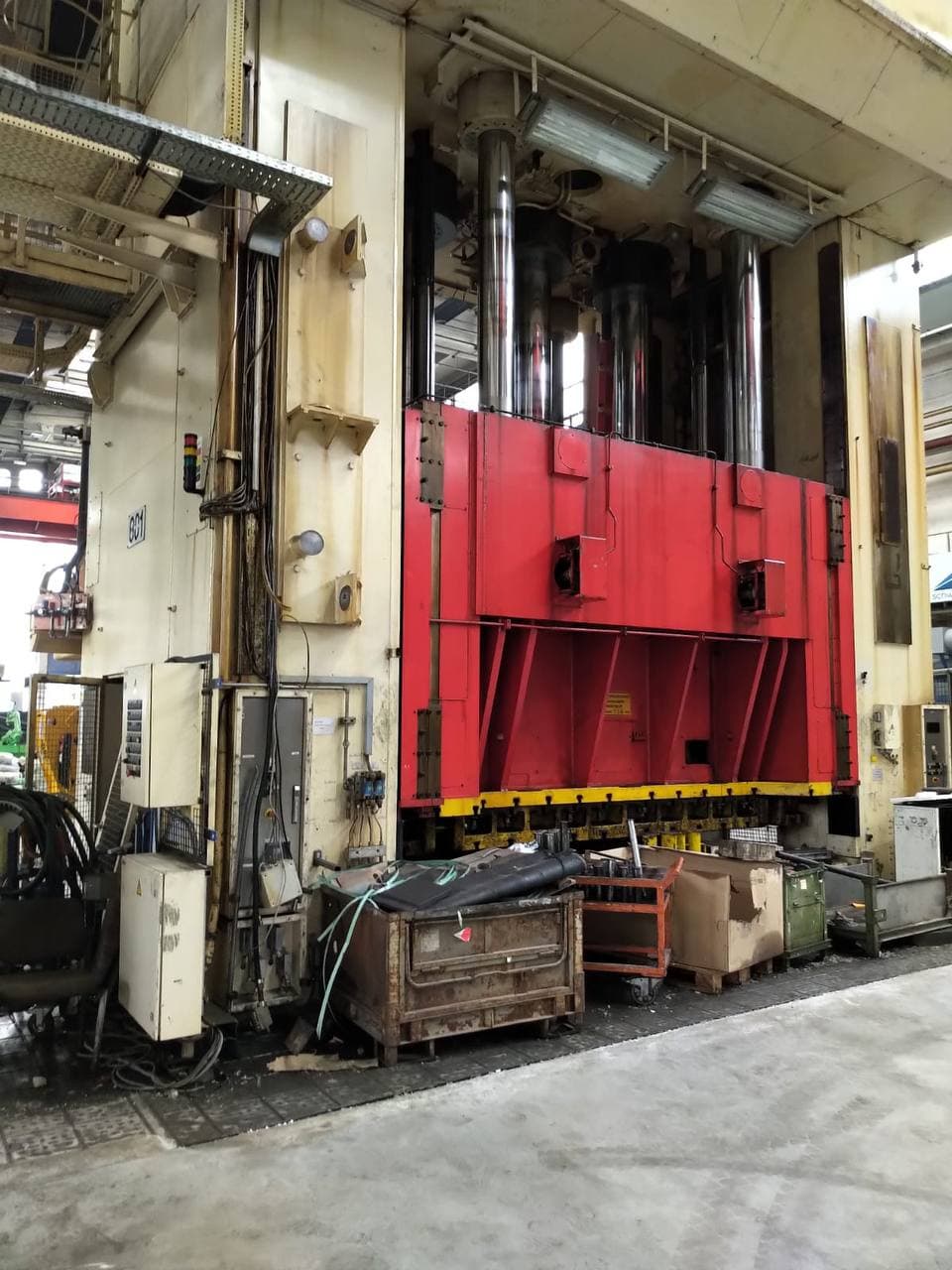

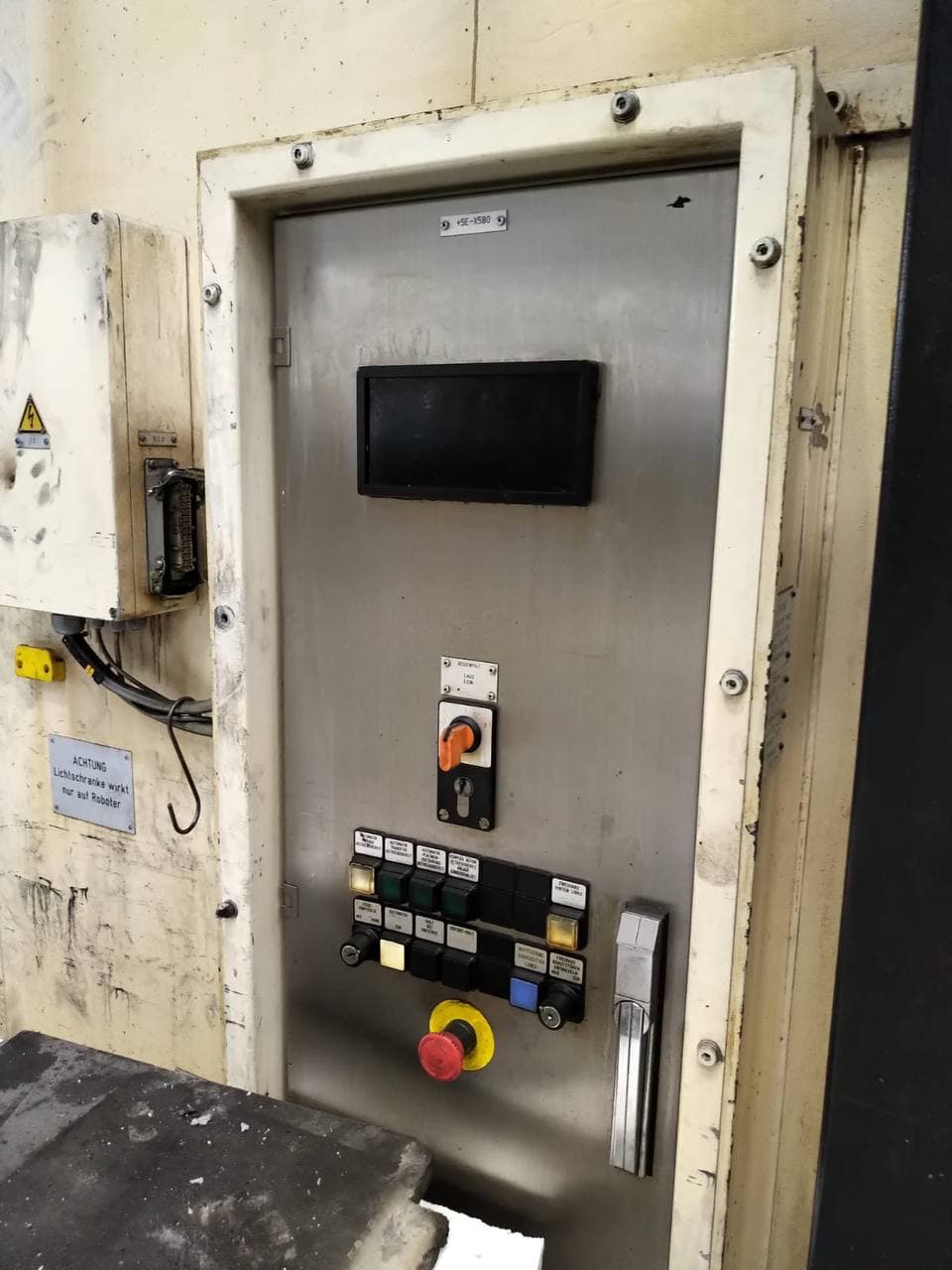

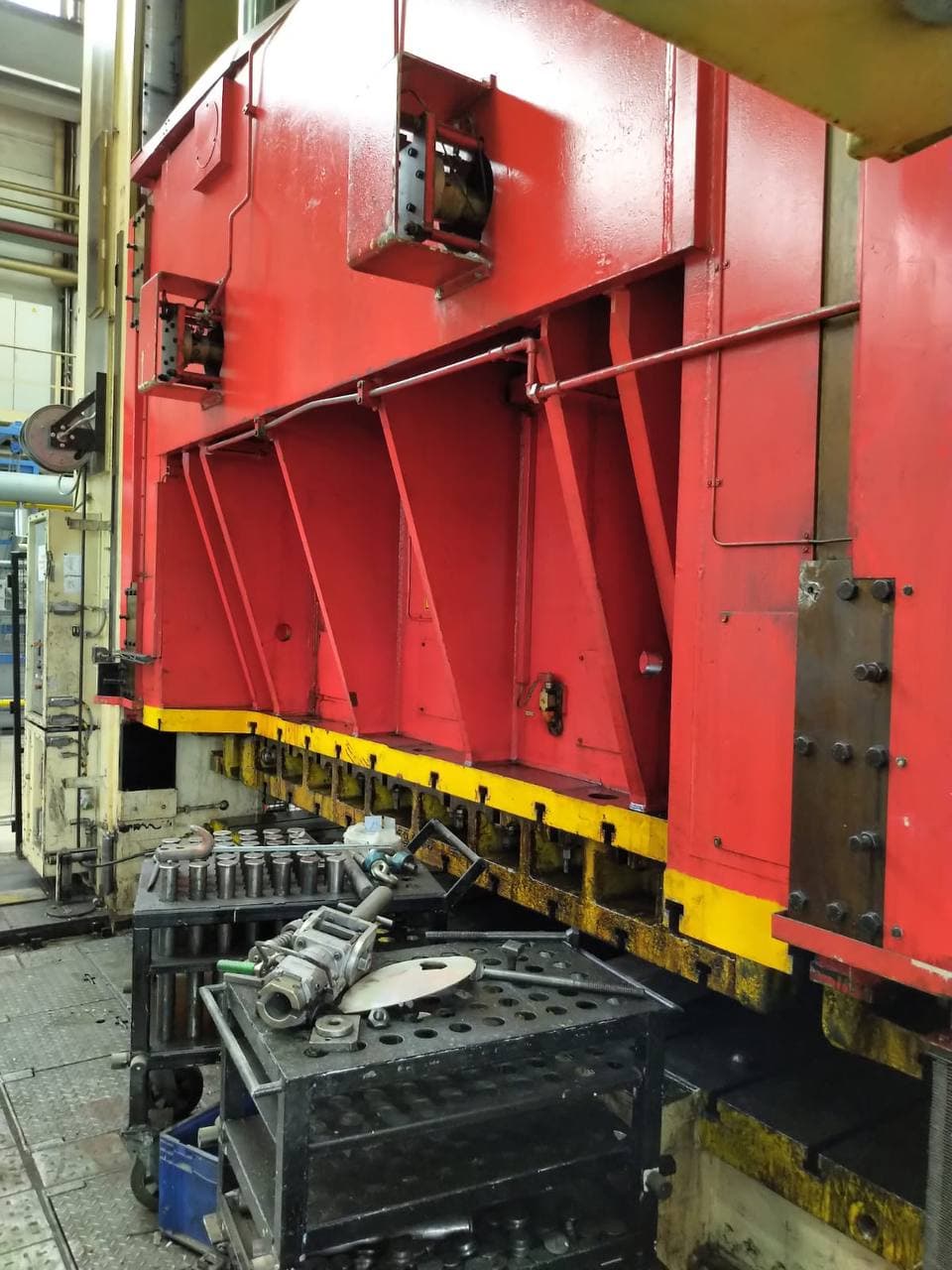

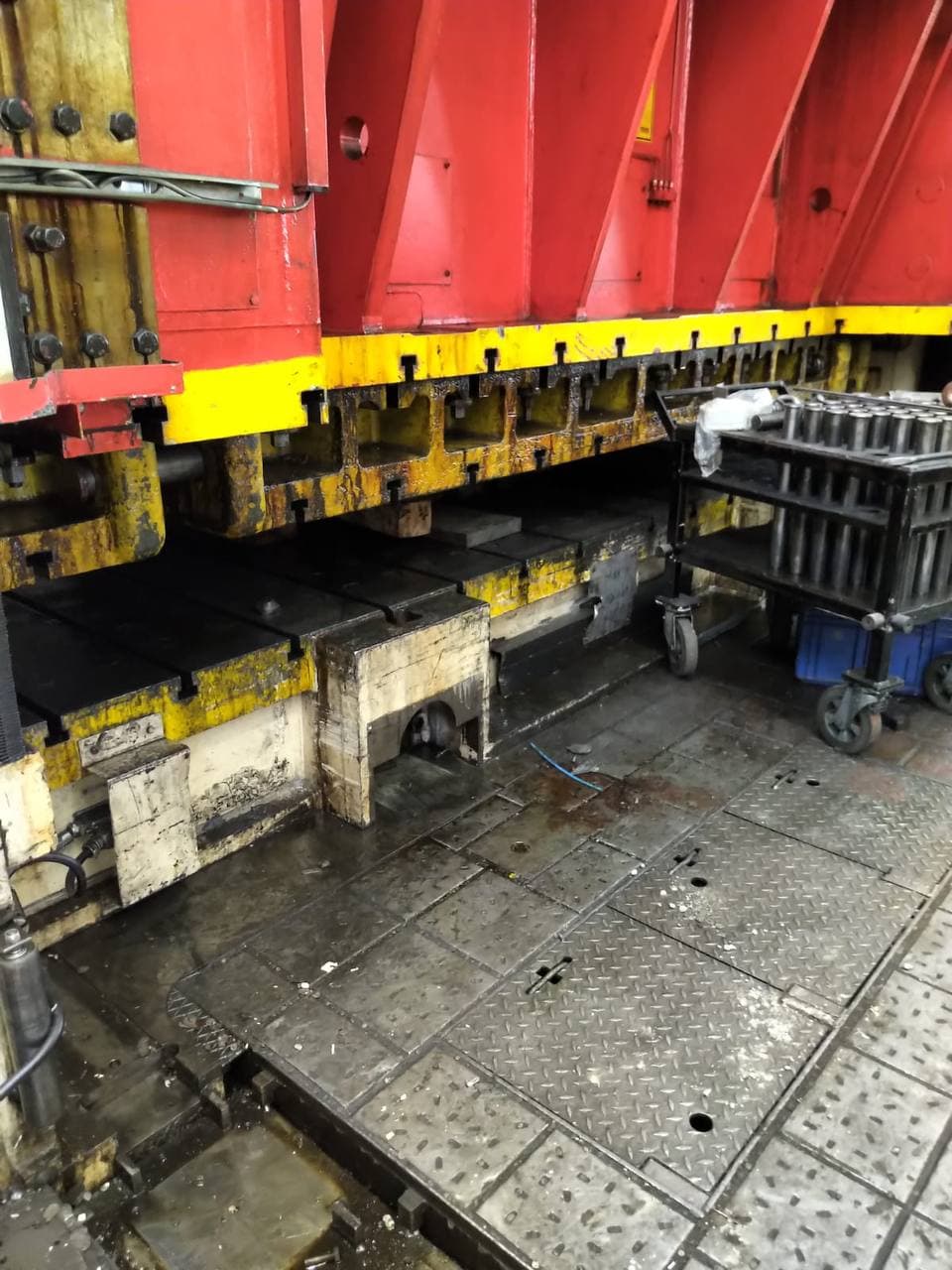

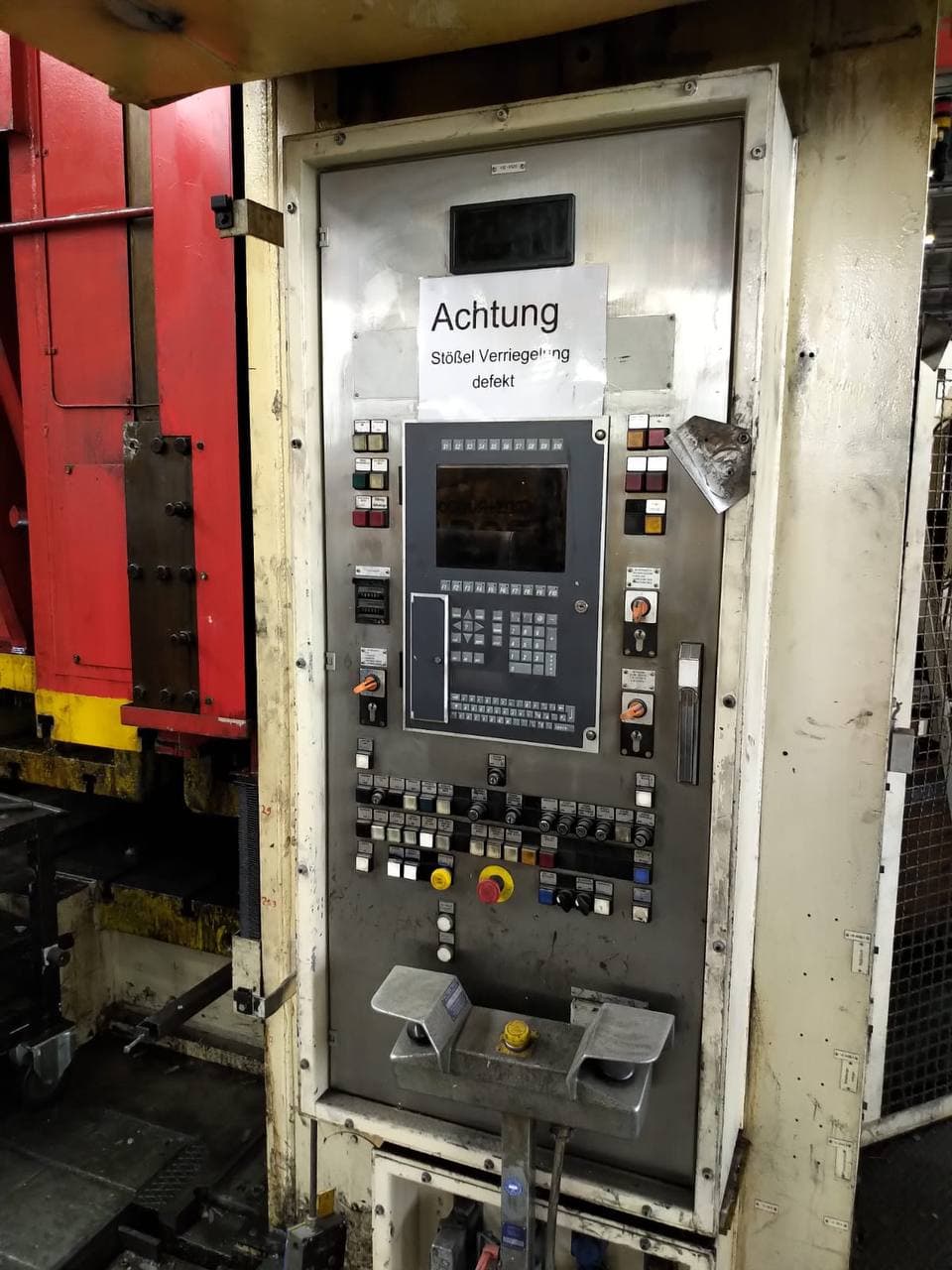

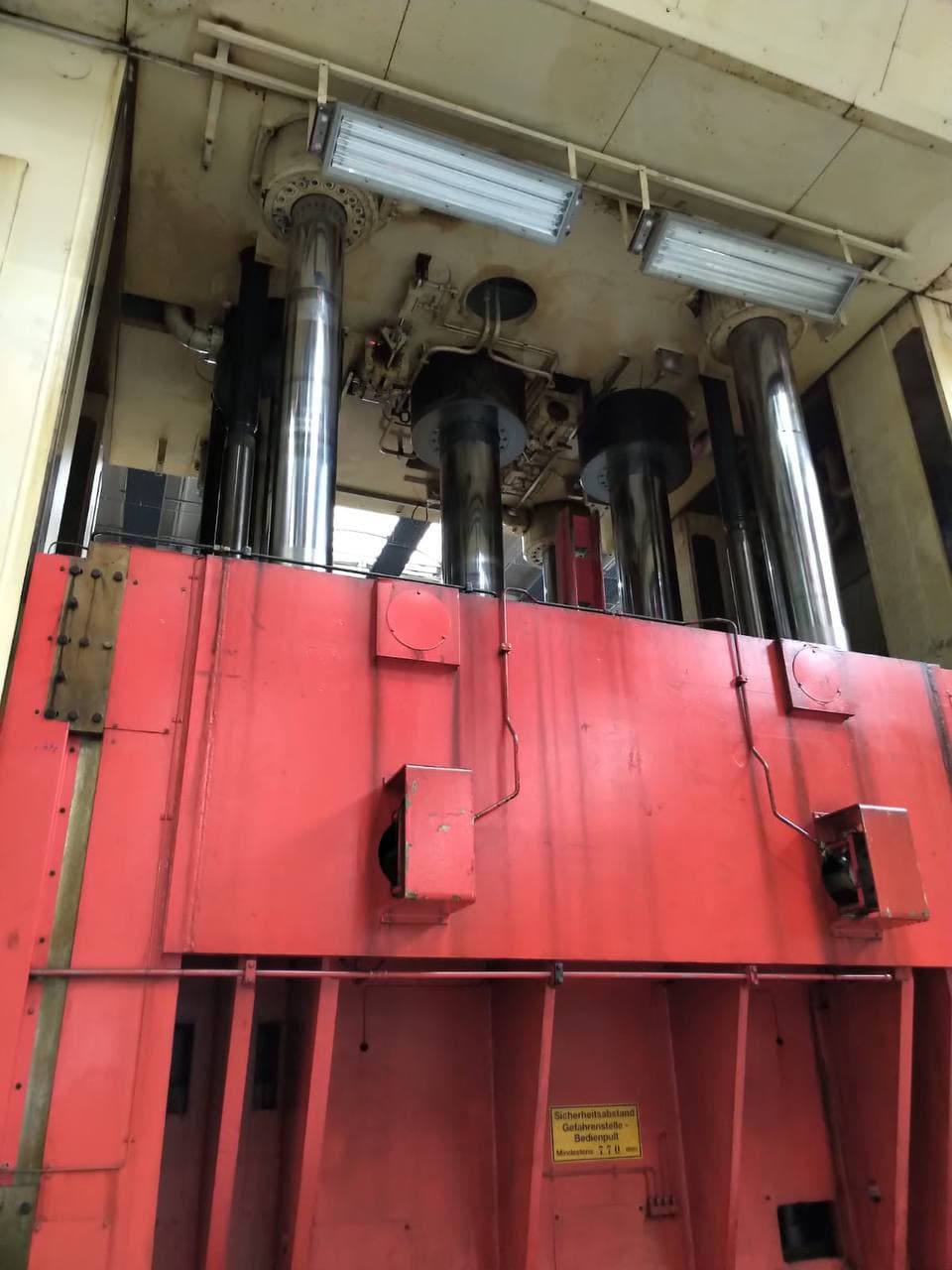

スタンピングプレス Erfurt PYD 3-1500+1000/4500X2500/2400 FS E - 1500 トン

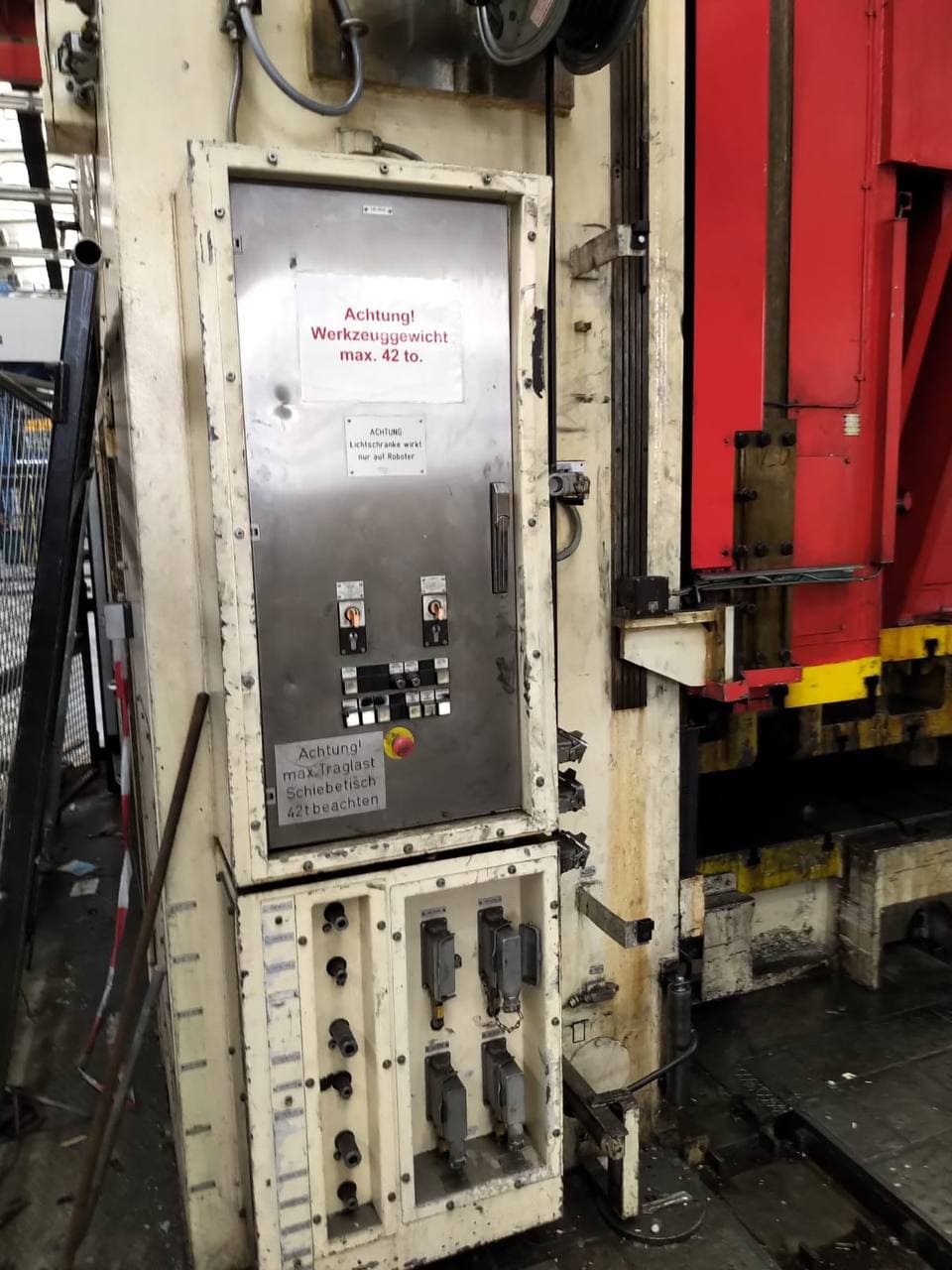

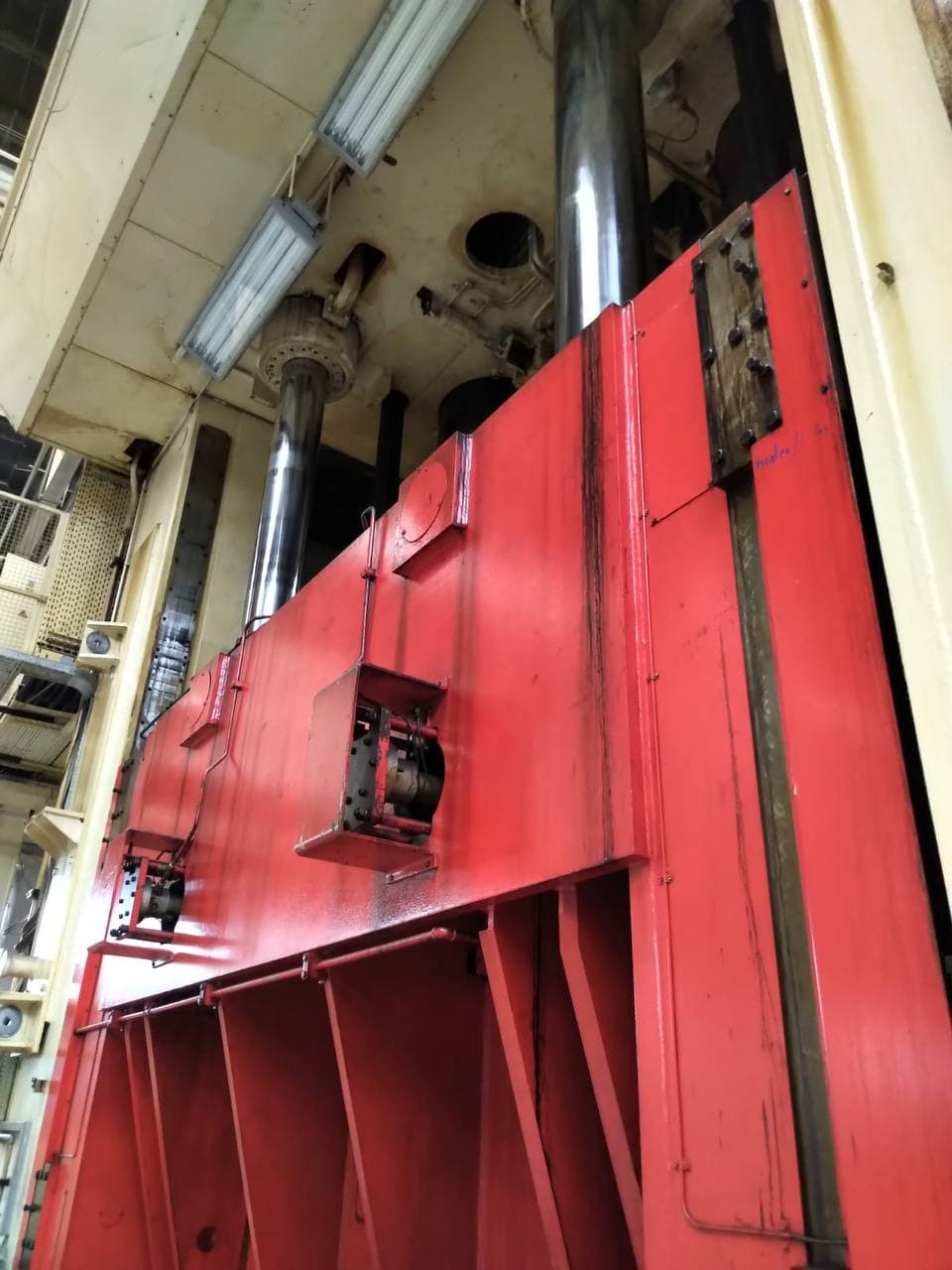

Erfurt PYD 3-1500+1000/4500X2500/2400 FS E スタンピングプレス - 説明

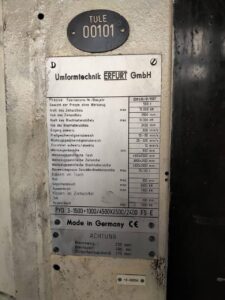

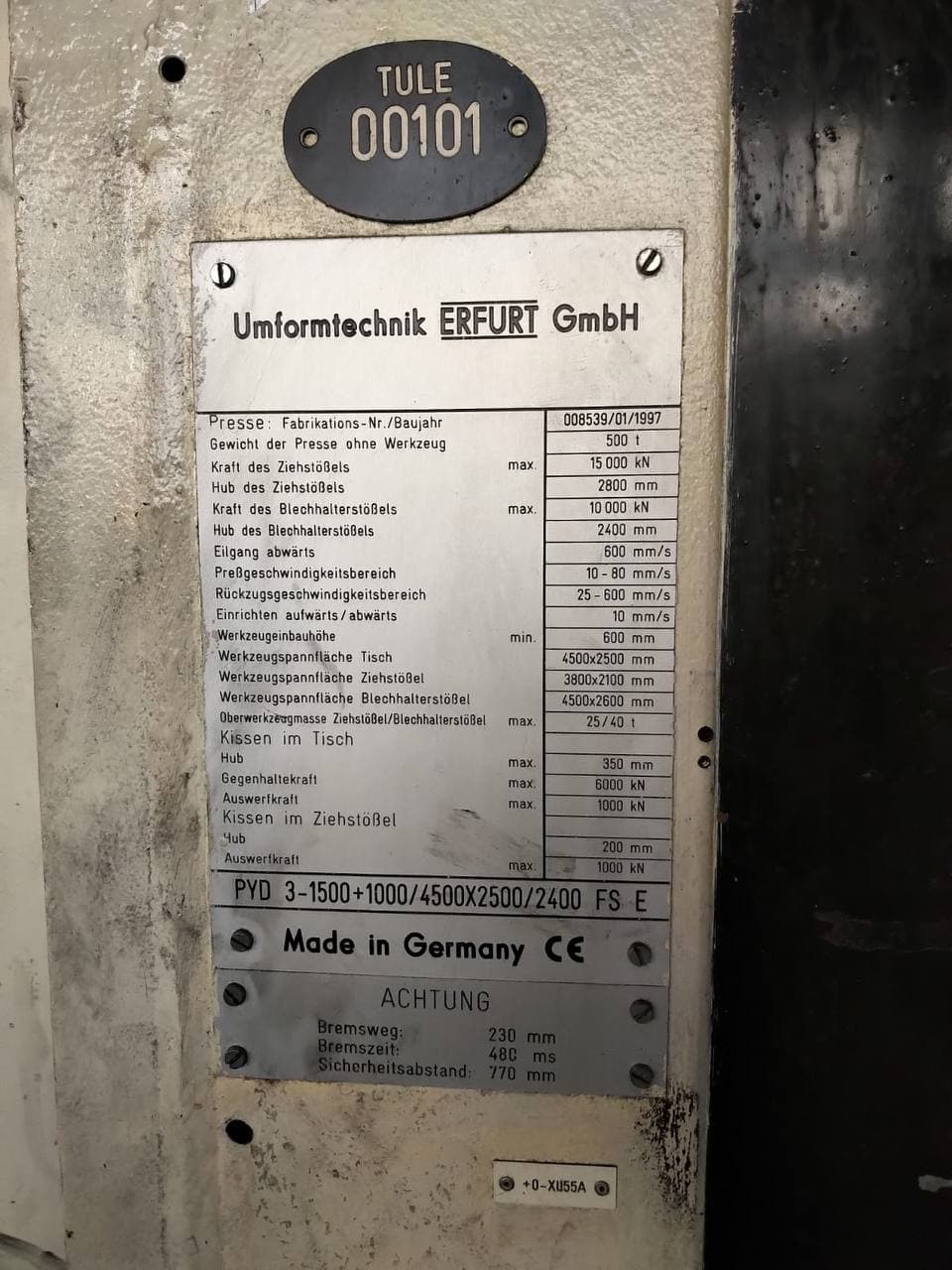

技術仕様 Erfurt PYD 3-1500+1000/4500X2500/2400 FS E (ID:75976)
| Type | Stamping press |
|---|---|
| Manufacturer | Erfurt |
| Model | PYD 3-1500+1000/4500X2500/2400 FS E |
| Year of manufacture | 1997 |
| Force | 1500 ton |
| Stroke of the drawing ram | 2400 mm |
| Force of the sheet holder ram | 10000 kN |
| Stroke of the sheet holder ram | 2400 mm |
| Rapid traverse downwards | 600 mm/s |
| Pressing speed range | 10-80 mm/s |
| Retracting speed range | 25-600 mm/s |
| Mold mounting height min. | 600 mm |

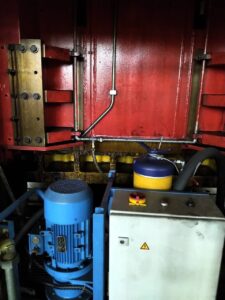

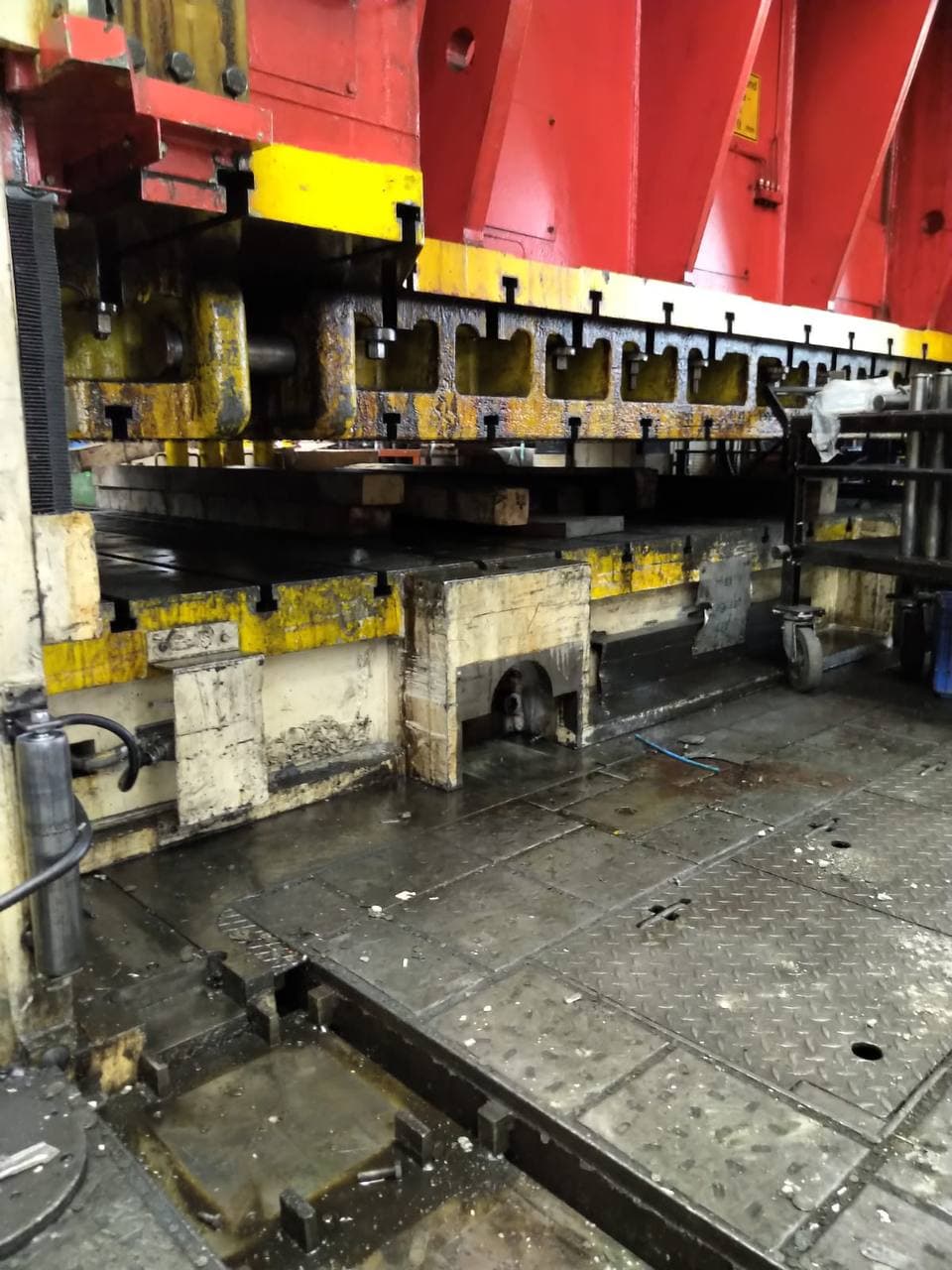

| Mold clamping area table | 4500 x 2500 mm |
| Mold clamping area drawing slide | 3800 x 2100 mm |
| Tool clamping area sheet holder ram | 4500 x 2600 mm |
| Upper die mass drawing ram/sheet holder ram max. | 25/40 t |
| Stroke cushion in table max. | 350 mm |
| Counterforce cushion in table max. | 6000 kN |
| Ejection force cushion in table | 1000 kN |
| Stroke cushion in drawing ram | 200 mm |
| Ejection force of cushion in the drawing slide | 1000 kN |
| Weight | 500 ton |
スタンピングプレス Erfurt - 技術プロセスと操作
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
|---|---|
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | 板金への穴あけは金型内で行われます。鋭い刃先を持つ工具が素材を貫通し、閉じた輪郭に沿って材料を分離します。プロセスは高速かつ正確で、適切に設定されていればバリが残りません。板金部品の穴、スロット、切り抜きの加工に使用されます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
| 曲げ加工 | 曲げ加工は、シート素材に角度または曲率を与えます。金属はプレスの力を受けて金型内で曲げられ、外側の層は伸び、内側の層は圧縮され、中央は元の長さを保ちます。この作業により、材料の厚みを変えることなく指定された形状の部品を得ることができます。 |
