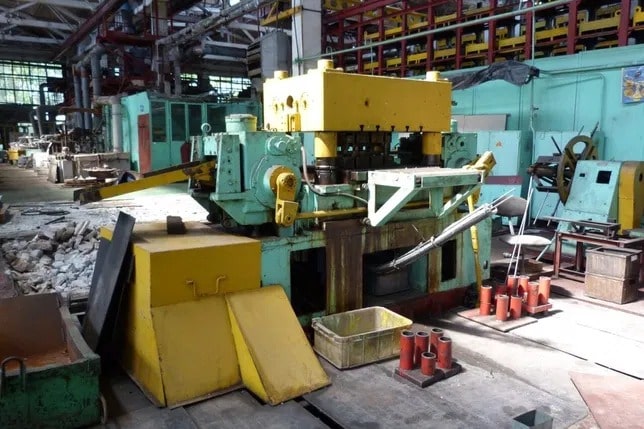

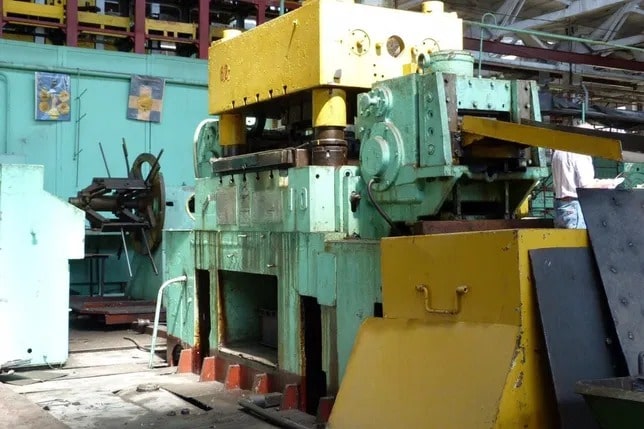

スタンピングプレス Ryazan AA6230 - 100 トン

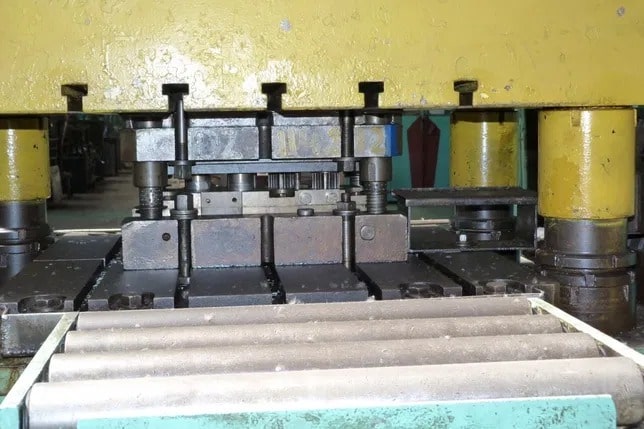

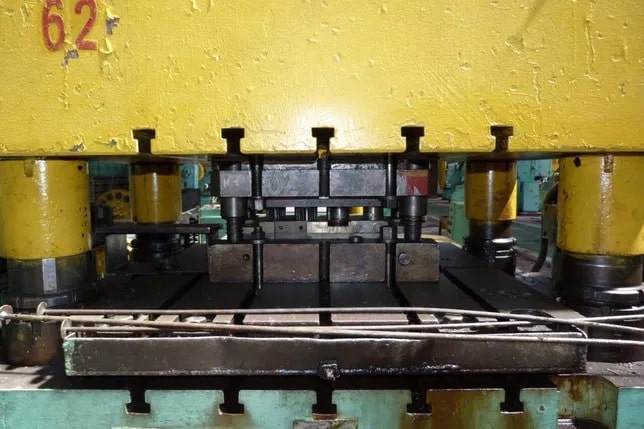

Ryazan AA6230 スタンピングプレス - 説明
技術仕様 Ryazan AA6230 (ID:75512)

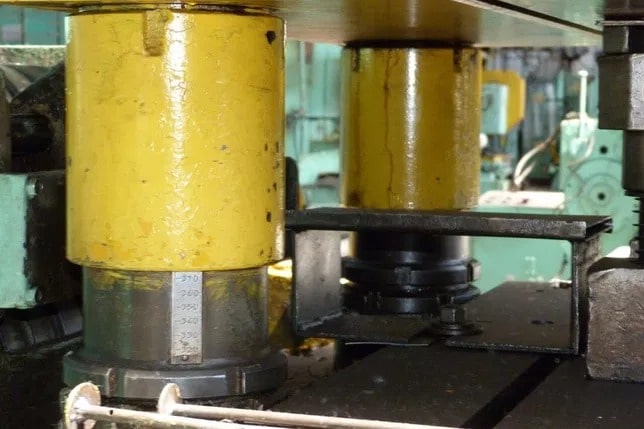

| Type | Stamping press |
|---|---|
| Manufacturer | Ryazan |
| Model | AA6230 |
| Maximum force | 100 ton |
| Course of a cross-arm | 40 mm |
| Number of courses of a cross-arm (adjustable) | 80,98,106,129,160,200 |
| Size of a course of a cross-arm before her extreme bottom position at which the | |
| effort of the automatic device corresponds to nominal effort, (no more) | 3,6 mm |
| The greatest distance between a table and a cross-arm in its bottom position | 400 mm |
| Size of adjustment of distance between a table and a cross-arm | 75 mm |
| Distance between the directing plug of columns in light | 900 — 450 mm |
| The greatest size of a step of submission | 240 mm |
| Aperture in the top cross-arm | D 60АЗ mm |
| Thickness of a under-forginig plate | 100 mm |
| The sizes of an aperture in a table | 710-300 mm |
| The greatest width of a tape | 300 mm |
| The greatest thickness of a tape | 2,8 mm |
| Feeds Level of a tape above a mirror of a table | 170-240 mm |
| The greatest speed of submission of a material | 20 m/min |
| Distance between axes roller submissions | 1860 mm |
| Press overall dimensions | |
| length | 2540 mm |
| width | 3160 mm |
| height | 2145 mm |
| Press weight | 1900 kg |
スタンピングプレス Ryazan - 技術プロセスと操作
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
|---|---|
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | 板金への穴あけは金型内で行われます。鋭い刃先を持つ工具が素材を貫通し、閉じた輪郭に沿って材料を分離します。プロセスは高速かつ正確で、適切に設定されていればバリが残りません。板金部品の穴、スロット、切り抜きの加工に使用されます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
| 曲げ加工 | 曲げ加工は、シート素材に角度または曲率を与えます。金属はプレスの力を受けて金型内で曲げられ、外側の層は伸び、内側の層は圧縮され、中央は元の長さを保ちます。この作業により、材料の厚みを変えることなく指定された形状の部品を得ることができます。 |
