Schuler G1 5P/7300 スタンピングライン - 説明

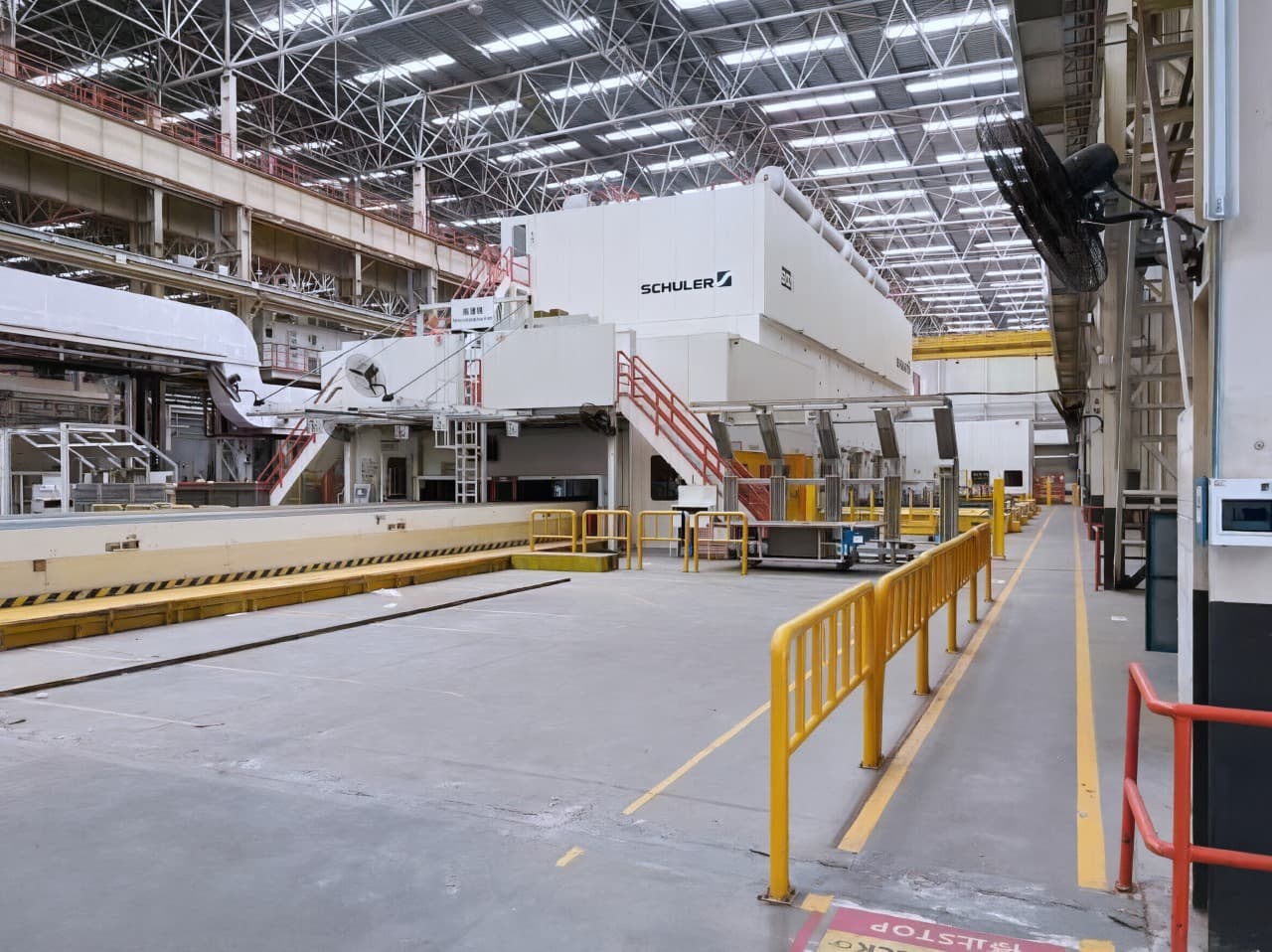

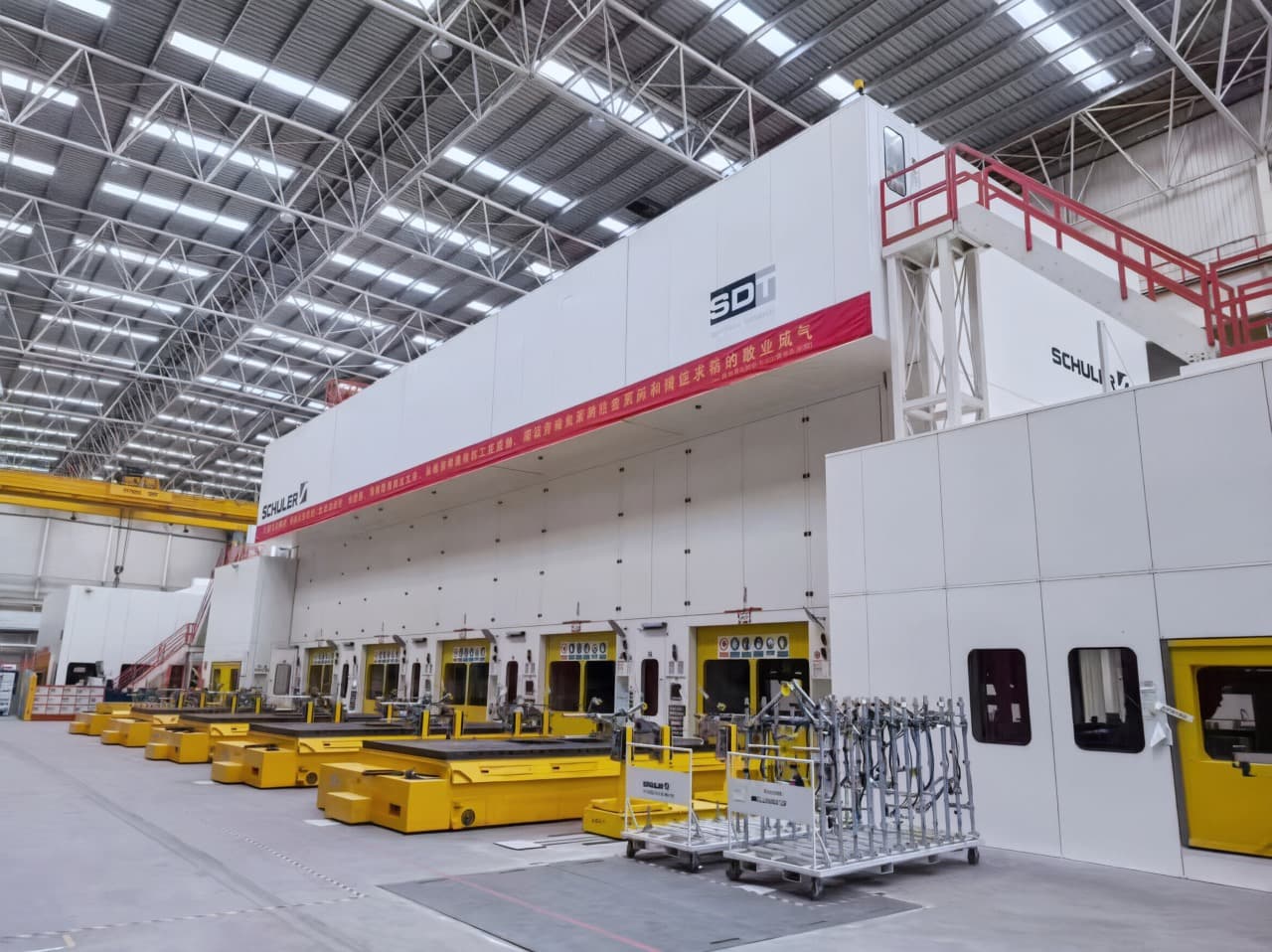

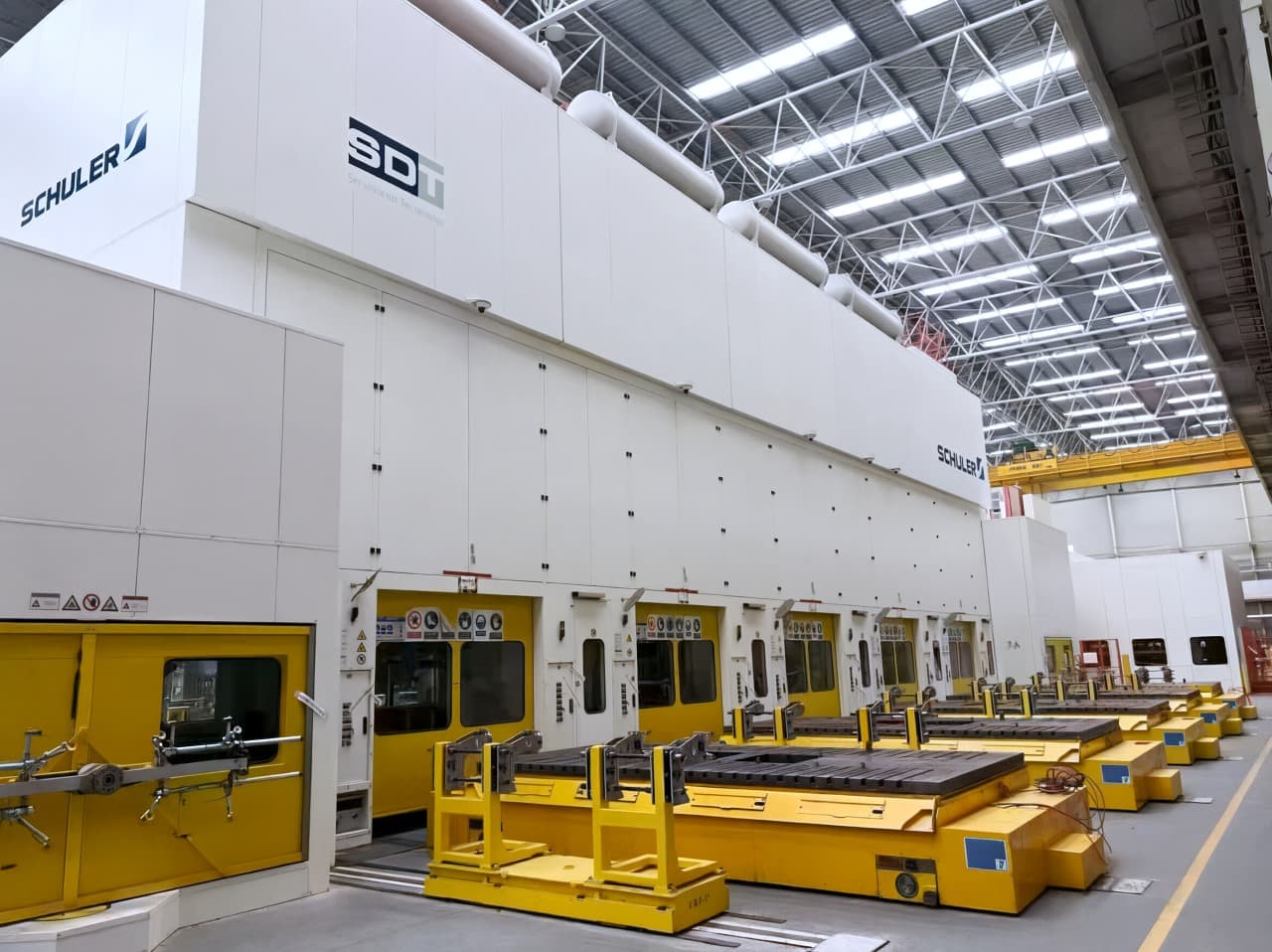

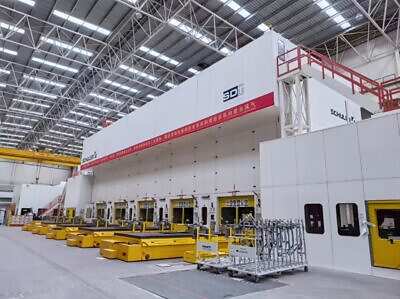

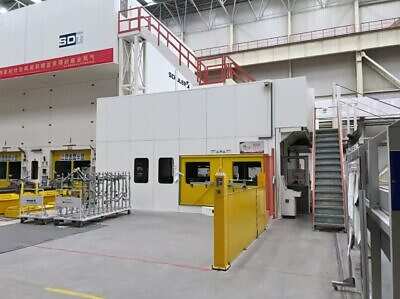

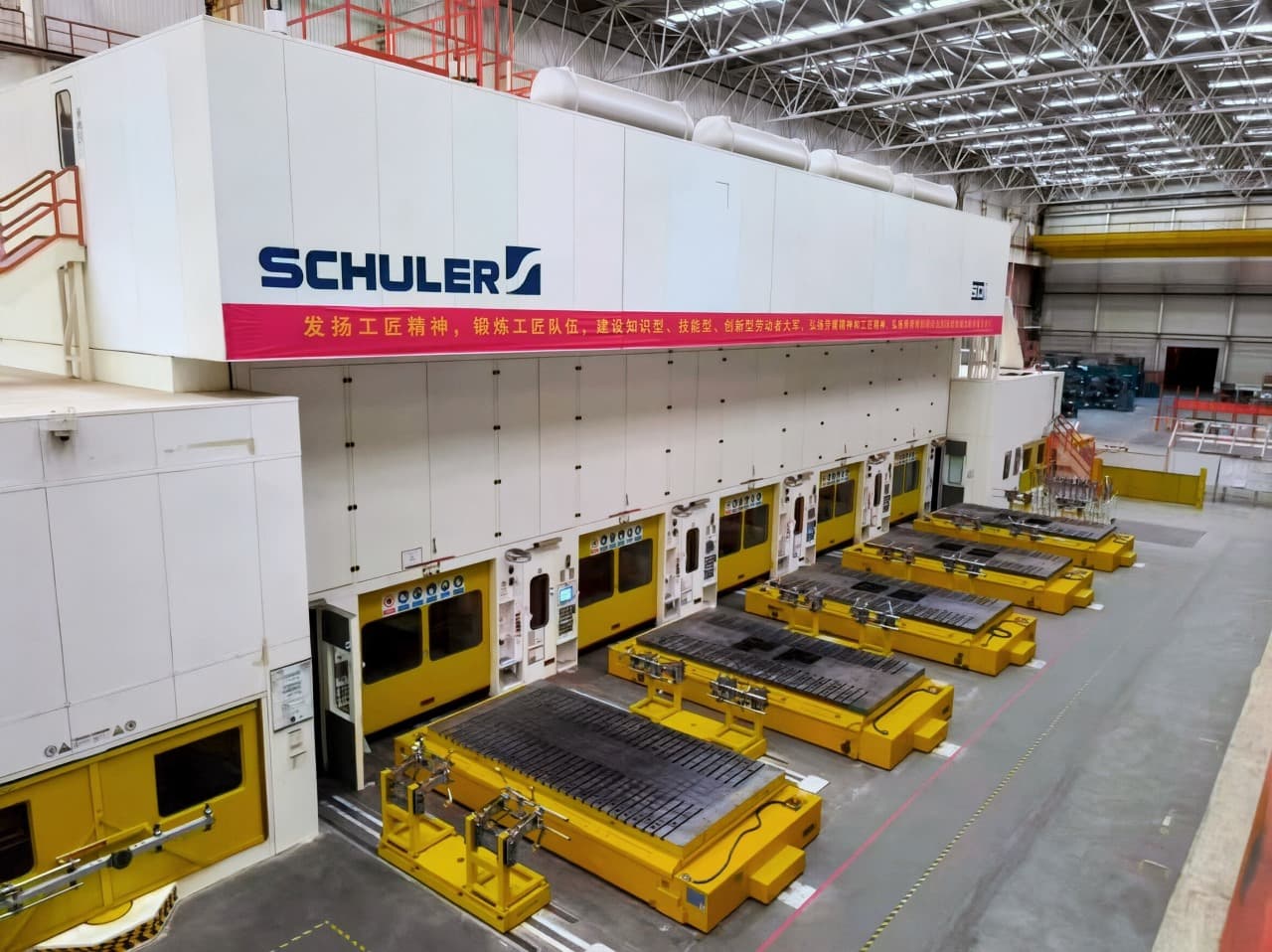

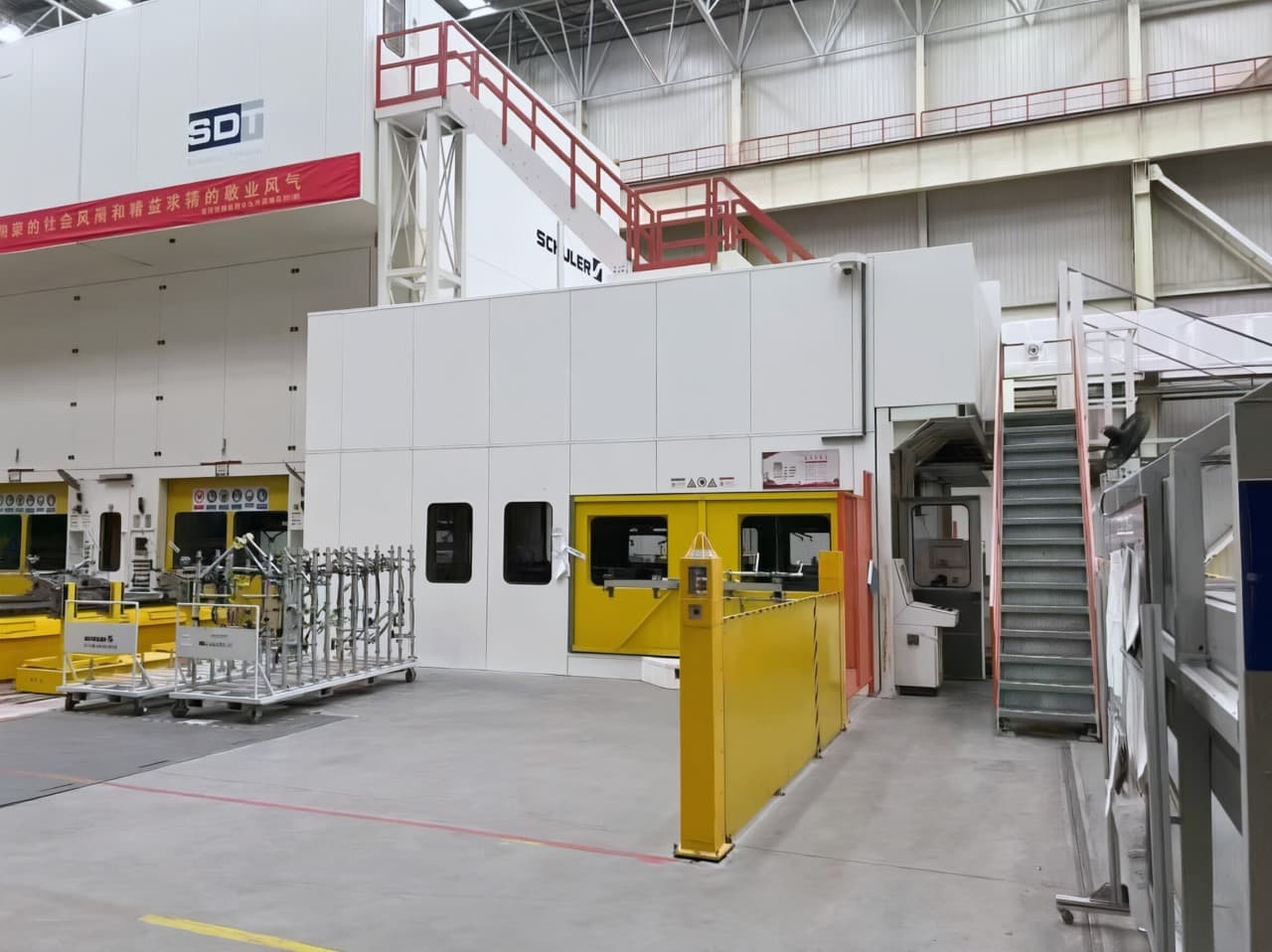

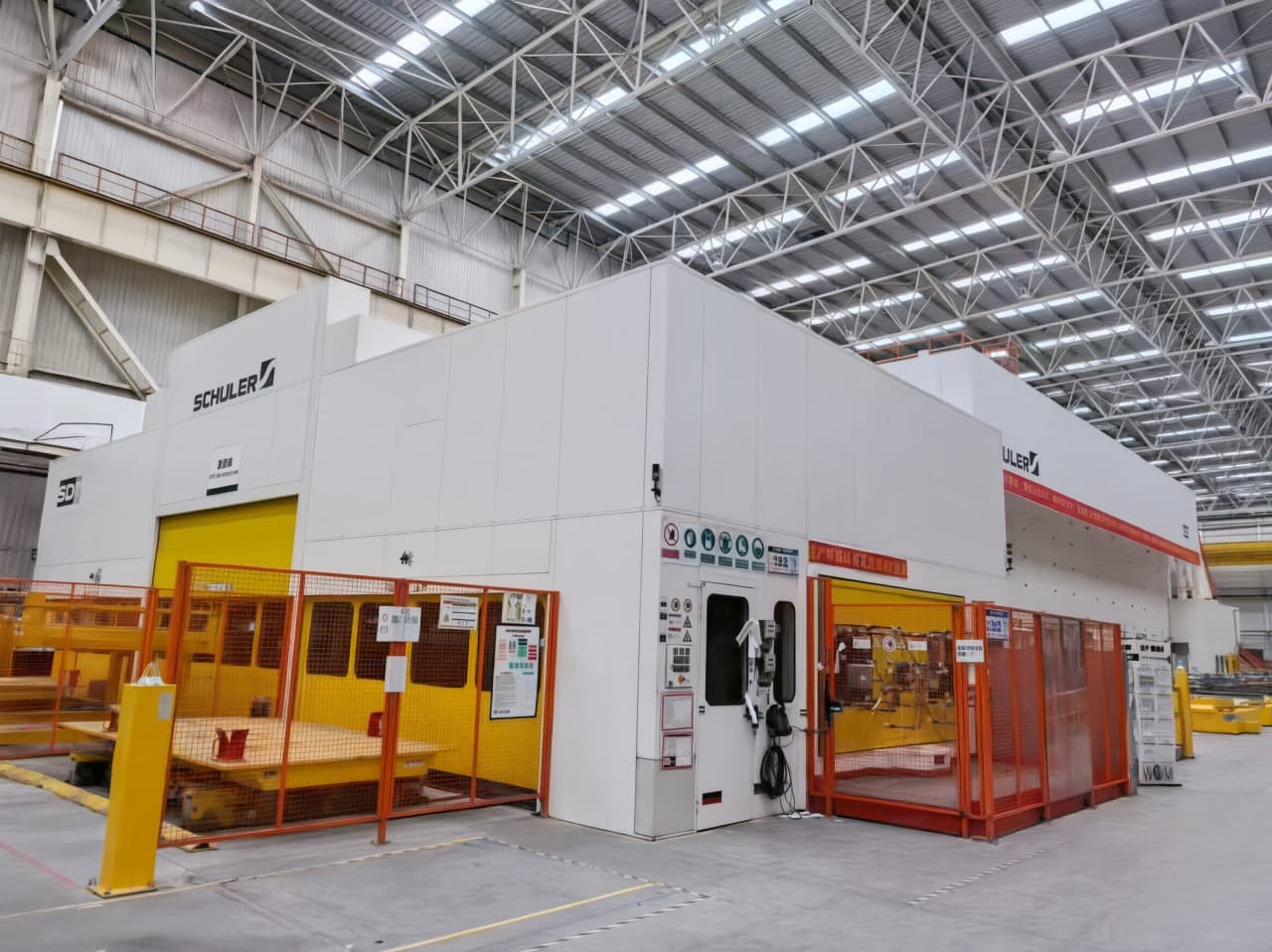

スタンピングライン Schuler G1 5P/7300 - 7300 トン (ID:76537)は、板金部品を自動モードでスタンピングするための生産ラインです。準備、スタンピング、素材移送の各工程を単一の技術フローに統合します。車体パネルやその他の板金部品の大量生産において、高い生産性と安定した品質を実現します。

Schuler G1 5P/7300 動画 (ID:76537)

技術仕様 Schuler G1 5P/7300 (ID:76537)

TypeStamping line
ManufacturerSchuler
ModelG1 5P/7300
Year of manufacture2014
TypeTandem line
Press 1
MakeSchuler
ModelSSL4
Force2500 ton
Nominal force stroke8 mm
Strokes per minute3-17
Table dimensions5000 x 2500 mm
Die height1600 mm
Slider stroke1300 mm
Adjustment530 mm
Presses 2-5
MakeSchuler
ModelSSL4
Force1200 ton
Nominal force stroke8 mm
Strokes per minute3-17
Table dimensions5000 x 2500 mm
Die height1600 mm
Slider stroke1300 mm
Adjustment530 mm
ご注意： 仕様は参考値であり、最終確認が必要です。最新の在庫状況と価格、および写真や技術詳細についてはお問い合わせください。

スタンピングライン Schuler - 技術プロセスと操作

板金スタンピング 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。
打ち抜き シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。
