Komatsu E4T1700 スタンピングプレス - 説明

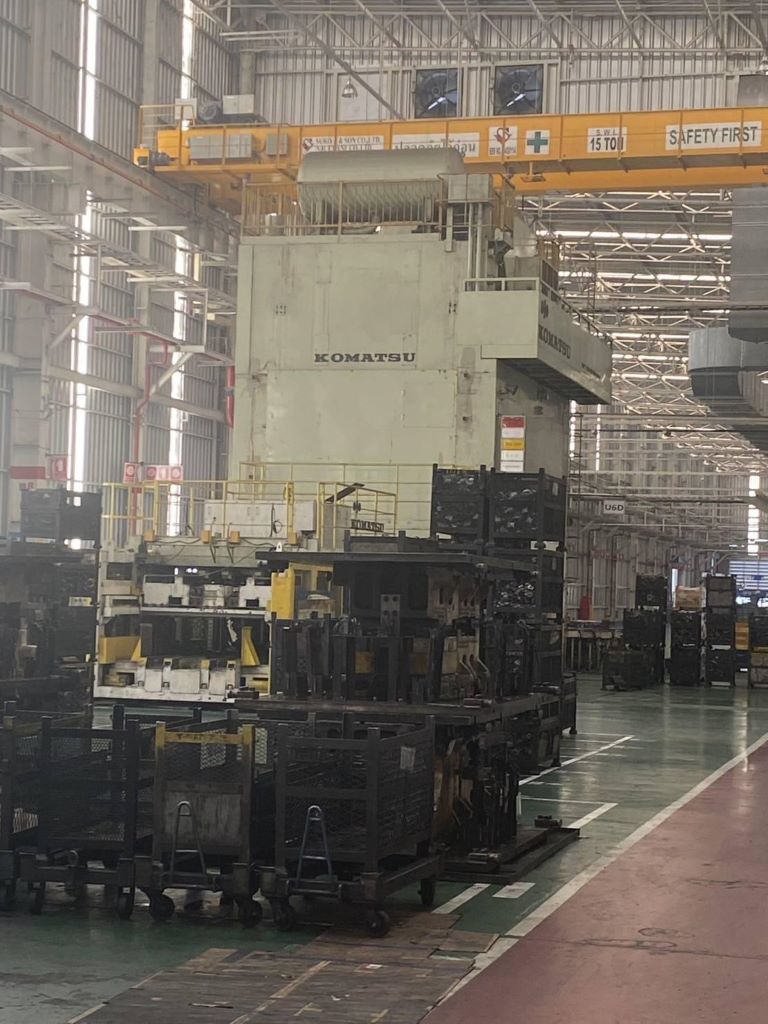

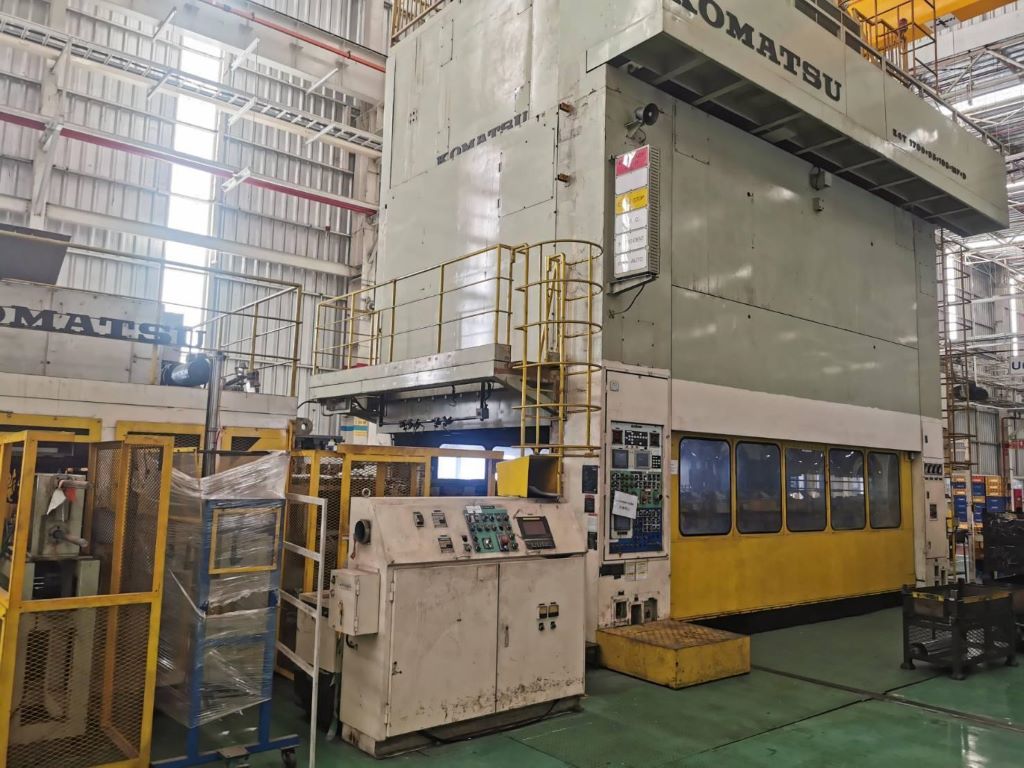

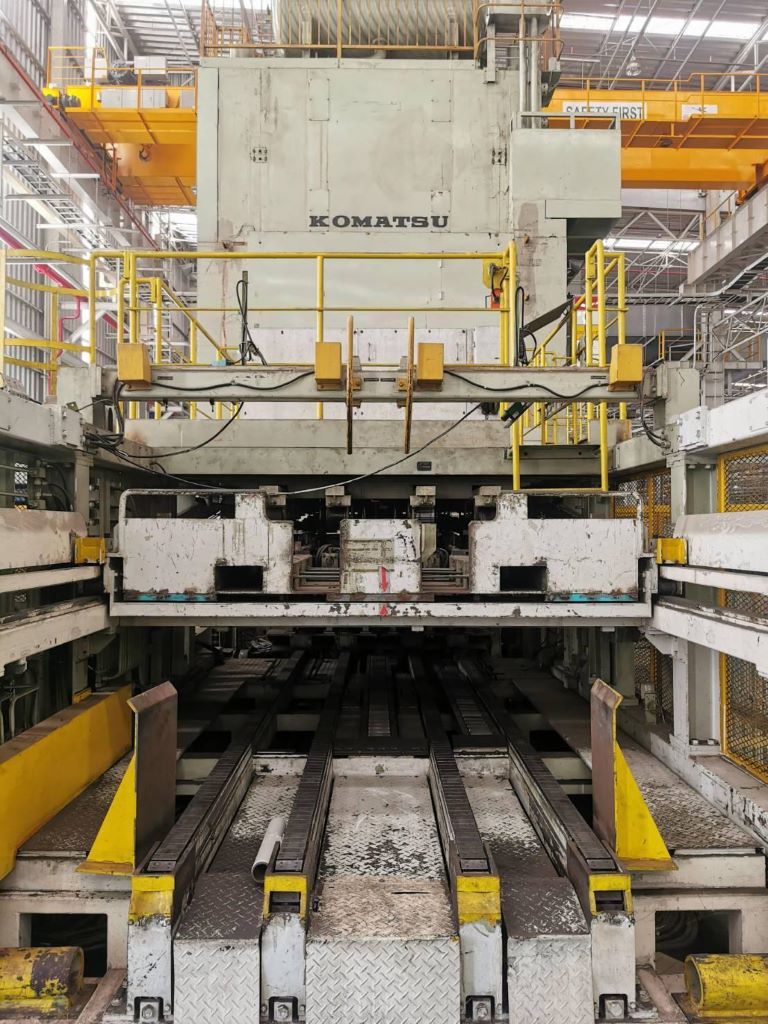

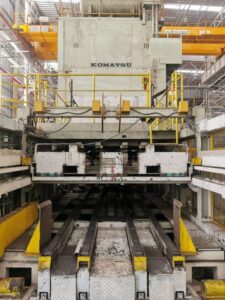

スタンピングプレス Komatsu E4T1700 - 1700 トン (ID:76304)は、板金スタンピング用の産業用プレスです。ブランキング、曲げ、成形を行うことで、平らな素材を完成部品へと加工します。集中的な稼働に対応する設計で、大量生産時にも安定した品質を維持します。

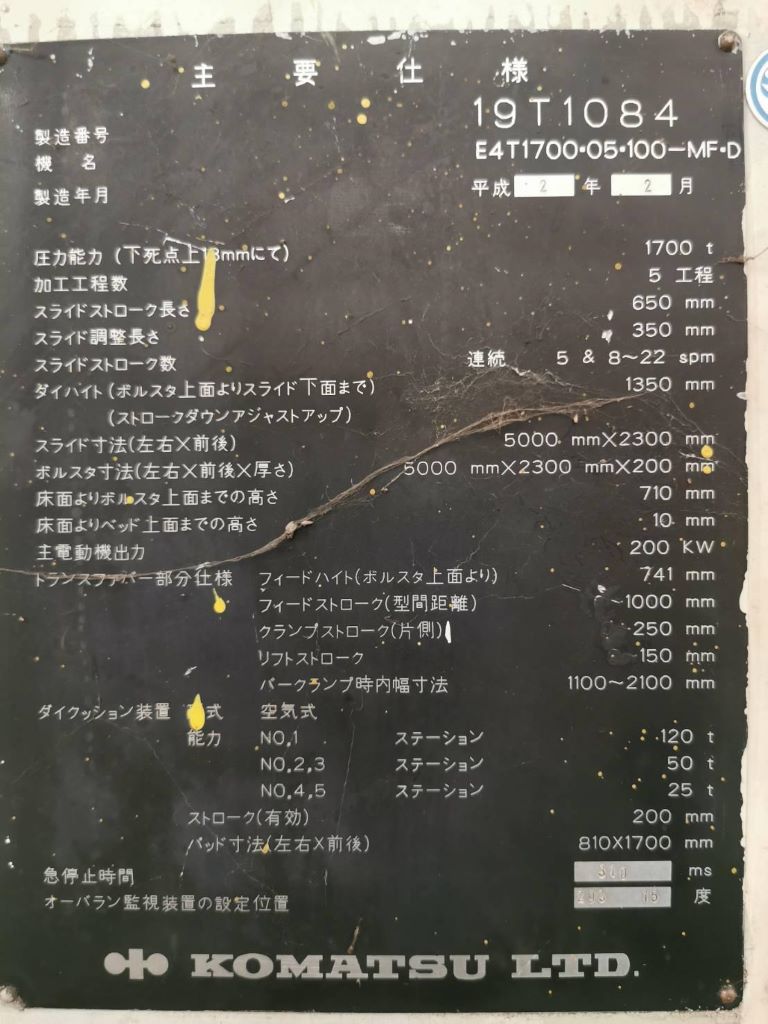

技術仕様 Komatsu E4T1700 (ID:76304)

TypeStamping press
ManufacturerKomatsu
ModelE4T1700
Transfer Press
Capacity1700 ton
Stroke650 mm
Slide Adj350 mm
SPM8-22
Die Height1350 mm
Slide area5000 x 2300 mm
Bolster area5000 x 2300 x 200 mm
Height (FL to Bolster top)710 mm
Height (FL to Bed)10 mm
Main Motor200 kw
Emergency stop310 ms
Overrrun Monitor & Setting293 Deg & 15 Deg
Moving bolsterFront-Rear x 2 set
Transfer Unit Specifications
Height741 mm (from Bolster top)
Feed Stroke1000 mm
Clamp Stroke250 mm (1-side)
Lit Stroke150 mm
Inner distance between Feed Bar1100-2100 mm
Die Cushion specifications
No. of stage5
No. 1 stage120 ton
No. 2 & 3 stage50 ton (each)
No. 4 & 5 stage25 ton (each)
Cushion stroke200 mm (Effective)
Cushion Pad (LR x FB)810 x 1700 mm

スタンピングプレス Komatsu - 技術プロセスと操作

板金スタンピング 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。
絞り加工 ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。
打ち抜き 板金への穴あけは金型内で行われます。鋭い刃先を持つ工具が素材を貫通し、閉じた輪郭に沿って材料を分離します。プロセスは高速かつ正確で、適切に設定されていればバリが残りません。板金部品の穴、スロット、切り抜きの加工に使用されます。
打ち抜き シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。
曲げ加工 曲げ加工は、シート素材に角度または曲率を与えます。金属はプレスの力を受けて金型内で曲げられ、外側の層は伸び、内側の層は圧縮され、中央は元の長さを保ちます。この作業により、材料の厚みを変えることなく指定された形状の部品を得ることができます。
