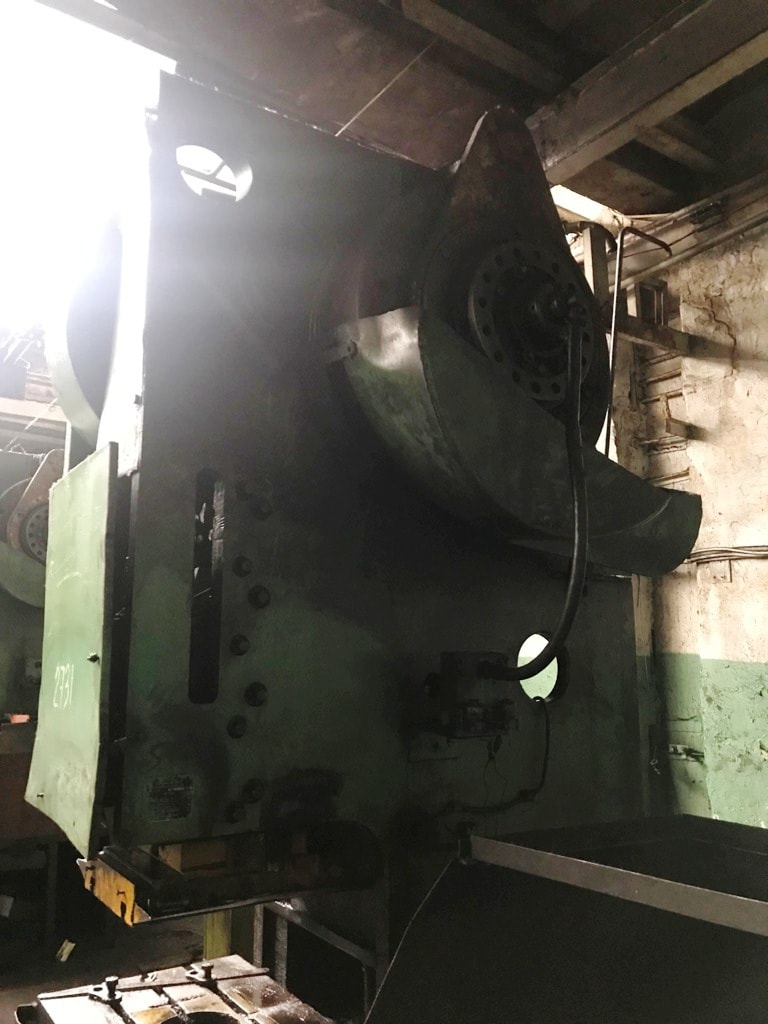

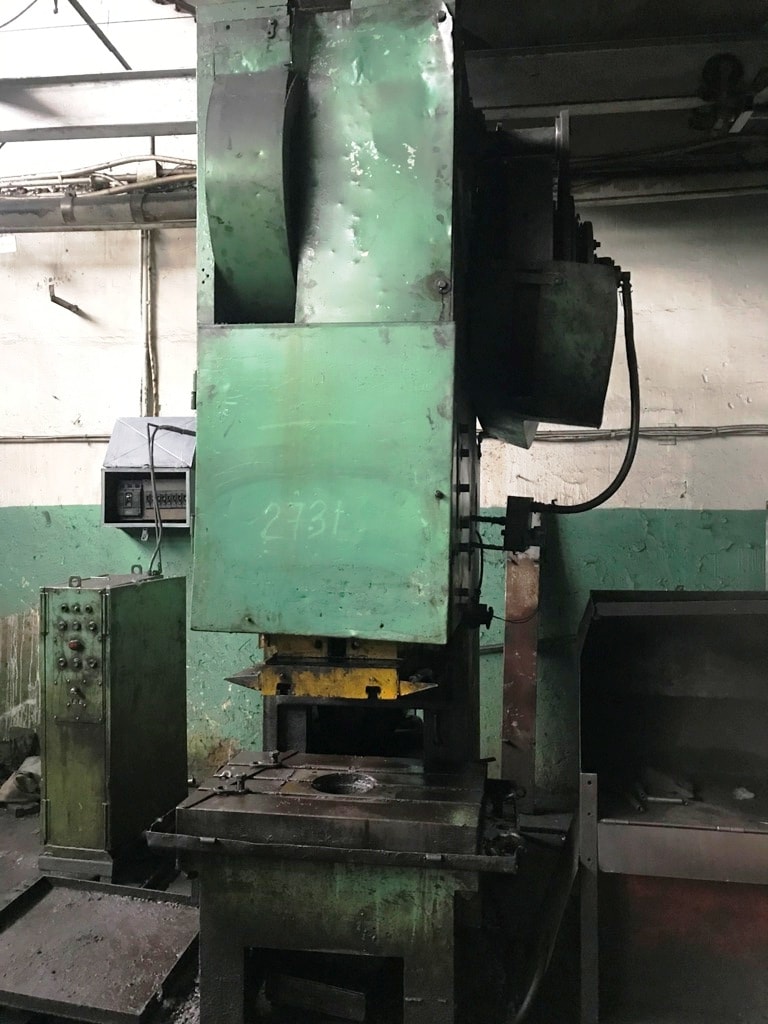

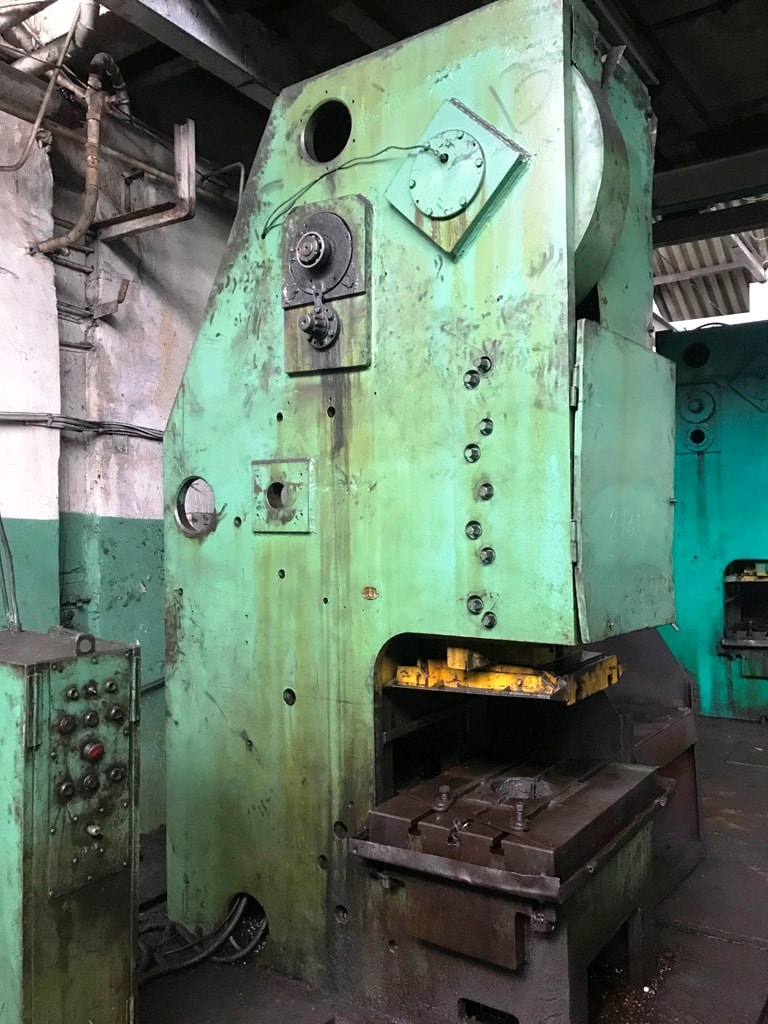

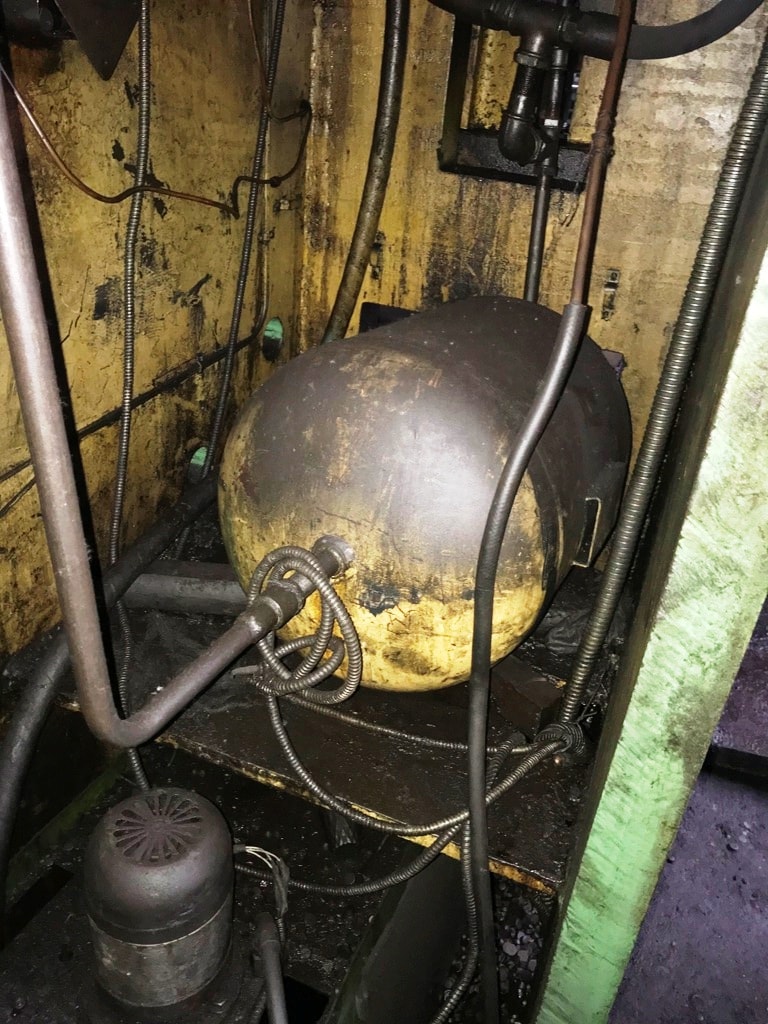

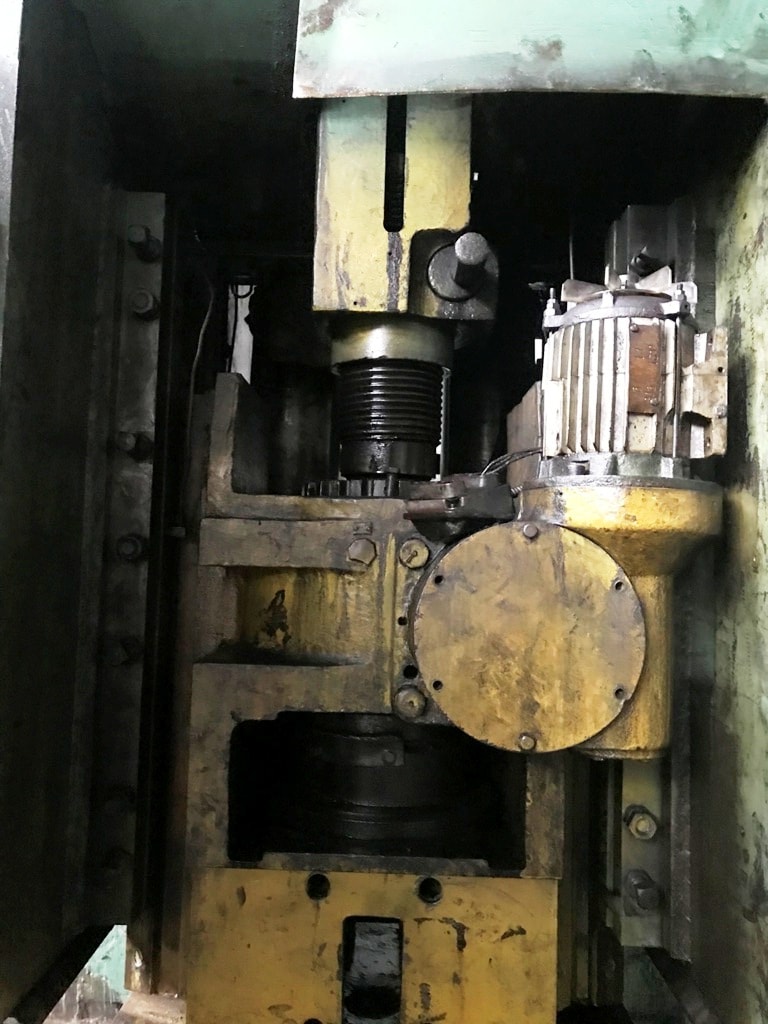

C型プレス Barnaul K2132 - 160 トン
Barnaul K2132 c型プレス - 説明
技術仕様 Barnaul K2132 (ID:75753)
| Type | C-type press |
|---|---|
| Manufacturer | Barnaul |
| Model | K2132 |
| Nominal effort | 160 ton |
| Max. slide stroke | 160…25 mm |
| Number of continuous slide strokes | 71 1/min |
| Number of single slide strokes | 28 1/min |

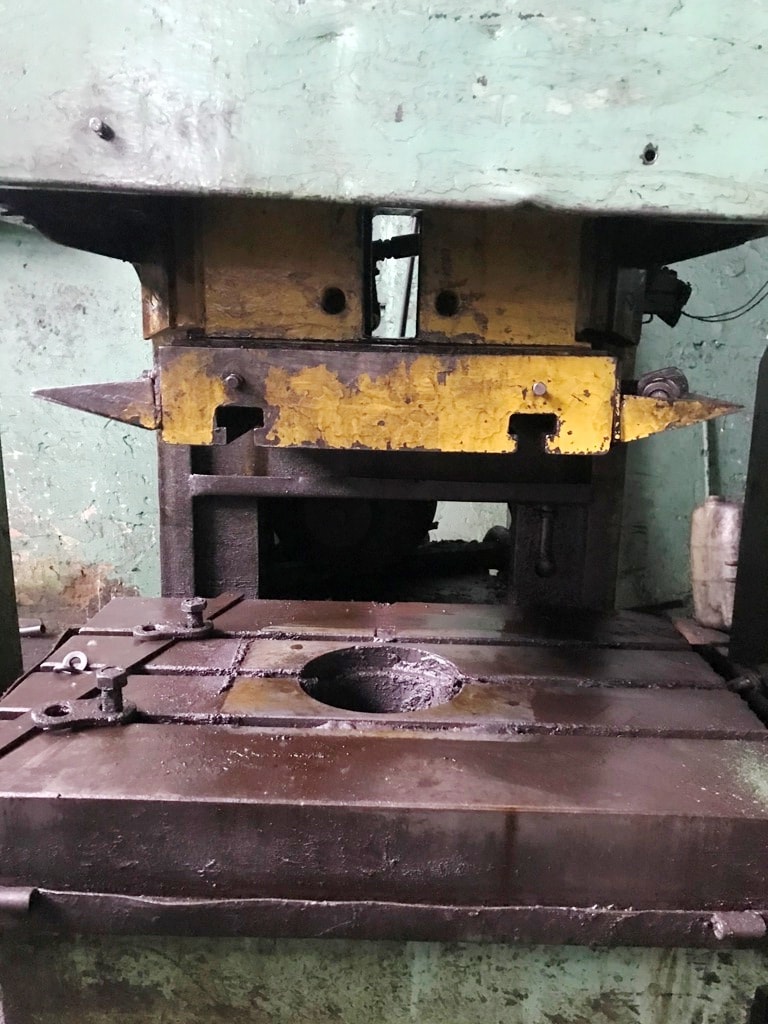

| Table dimensions | 1000 х 670 mm |
| Dimensions of the opening in the table | 480 х 320 mm |
| Diameter of the opening in the table | 420 mm |
| Max. distance between table and slide in its lower position – closed press height | 480 mm |
| Distance between rod axis and bed | 360 mm |
| Distance adjustment between table and slide | 120 mm |
| Distance between bed columns in daylight | 480 mm |
| Bolster plate thickness | 110 mm |
| Max. stroke of ejector in the slide | 65 mm |
| Height of the table above floor | 3700 mm |
| Number of electric motors | 4 |
| Main drive electric motor power | 16 kW |
| Press dimensions (length width height) | 2340 х 2100 х 3700 mm |
| Press weight | 12300 kg |
C型プレス Barnaul - 技術プロセスと操作
| トリミング | 熱間鍛造品が金型から出るとき、一緒にバリも出てきます。これは工具間の隙間に押し出された余分な金属です。トリミングプレスで除去され、部品はマトリクスを通過し、切刃が輪郭に沿って余分なものをすべて切り落とします。こうして鍛造品は清潔なエッジと正確な形状を得て、次の工程へ進む準備が整います。 |
|---|---|
| 板金スタンピング | 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。 |
| 絞り加工 | ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。 |
| 打ち抜き | 板金への穴あけは金型内で行われます。鋭い刃先を持つ工具が素材を貫通し、閉じた輪郭に沿って材料を分離します。プロセスは高速かつ正確で、適切に設定されていればバリが残りません。板金部品の穴、スロット、切り抜きの加工に使用されます。 |
| 打ち抜き | シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。 |
| 曲げ加工 | 曲げ加工は、シート素材に角度または曲率を与えます。金属はプレスの力を受けて金型内で曲げられ、外側の層は伸び、内側の層は圧縮され、中央は元の長さを保ちます。この作業により、材料の厚みを変えることなく指定された形状の部品を得ることができます。 |
| 切断 | 切削工具を使用して材料を部分に分離することです。作業内容に応じて、プレス、シャー、または専用機で切断が行われ、シート、ストリップ、またはバーから素材が分離されます。この作業により、後続の成形に必要なサイズの素材が得られます。 |
