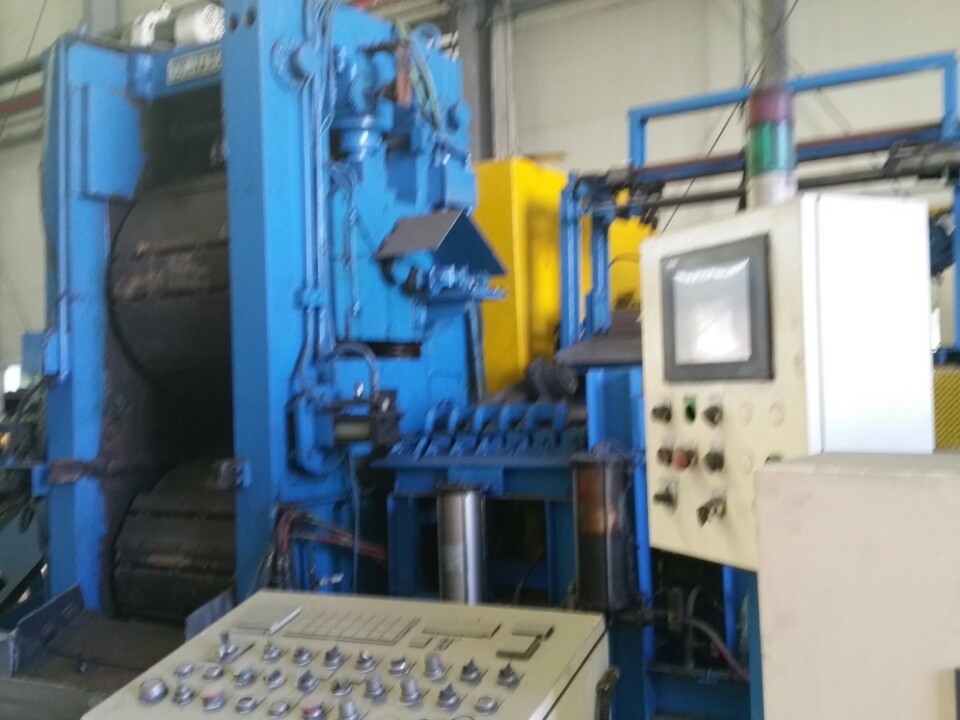

鍛造ロール Mitsubishi Mitsubishi MCR-1000
Mitsubishi Mitsubishi MCR-1000 鍛造ロール - 説明
技術仕様 Mitsubishi Mitsubishi MCR-1000 (ID:75891)
| Type | Forging rolls |
|---|---|
| Manufacturer | Mitsubishi |
| Model | Mitsubishi MCR-1000 |
| Standard diameter of roll die | 1000 mm |
| Roll diameter | 920 mm |
| Roll width | 700 mm |
| Number of roll revolution | about 10 rpm |
| Lower pressure of roll | about 20 ton |
| Rotating torque | about 14 ton-m |
| Diameter of workpiece | 50 ~ 100 mm |
| Length of workpiece | max. 500 mm |
| Main motor | 150 kW x 8P |
| Motor RPM | 900 rpm |
| Weight of main body | about 37 ton |
鍛造ロール Mitsubishi - 技術プロセスと操作
| 鍛造 | 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。 |
|---|---|
| 予備成形 | 予備成形は、素材を本スタンピング作業に向けて準備し、将来の部品のおおよその形状を与えます。金属は金型内で分配され、最終的な充填を容易にし、工具の摩耗を低減します。この中間段階により、完成品の精度と品質が向上します。 |
| ロール鍛造 | 素材はプロファイル溝（金型）を持つ2つのローラーの間に通され、その圧力を受けて金属が流動し、断面と長さが変化します。ローラーを通過するたびに、素材は徐々に目的の形状へと近づきます。このようにして、後続のスタンピング用の異形鍛造素材が準備されます。この方法は高い生産性と最小限の材料ロスが特徴で、量産において経済的です。 |
