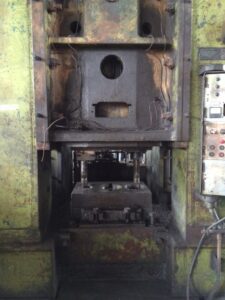

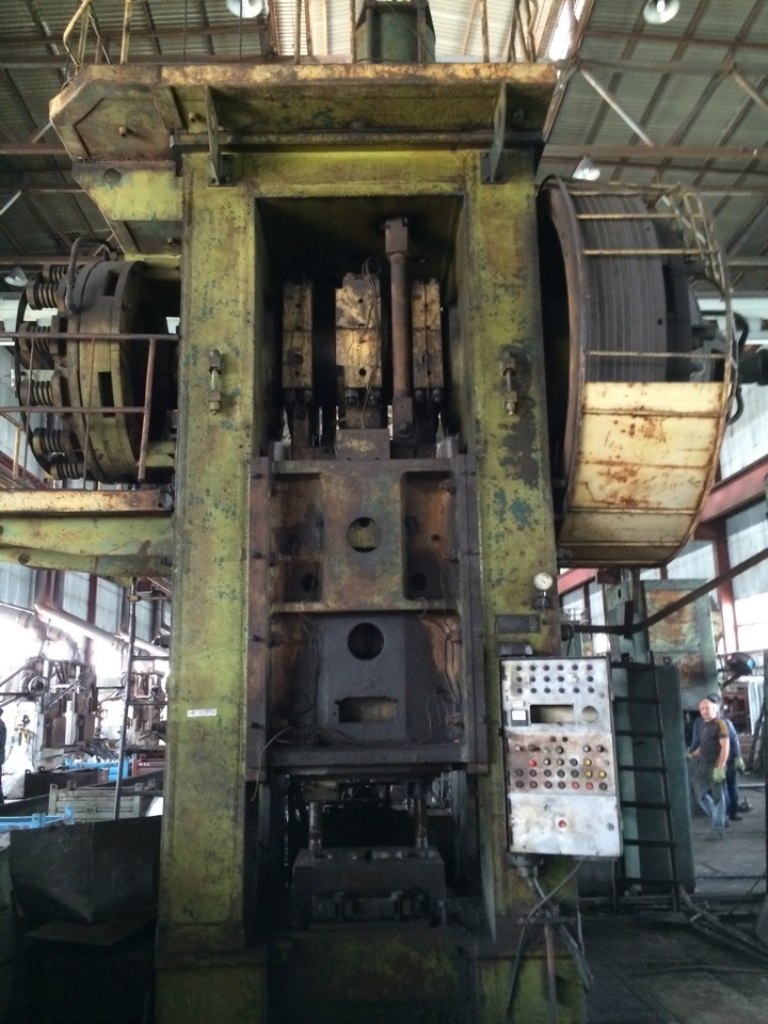

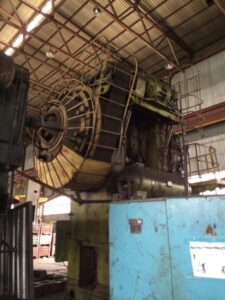

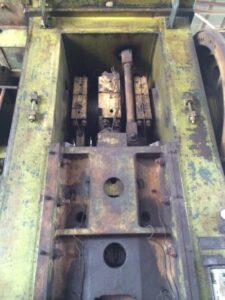

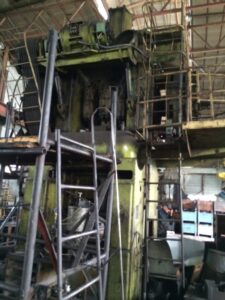

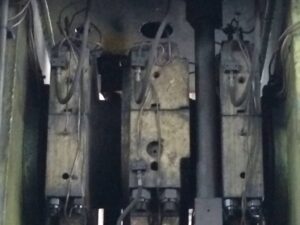

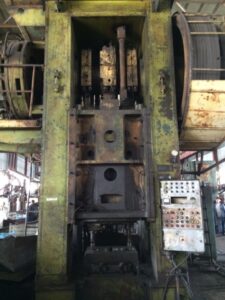

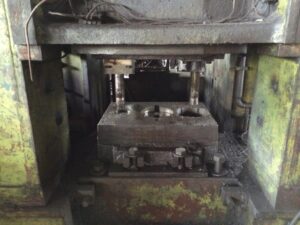

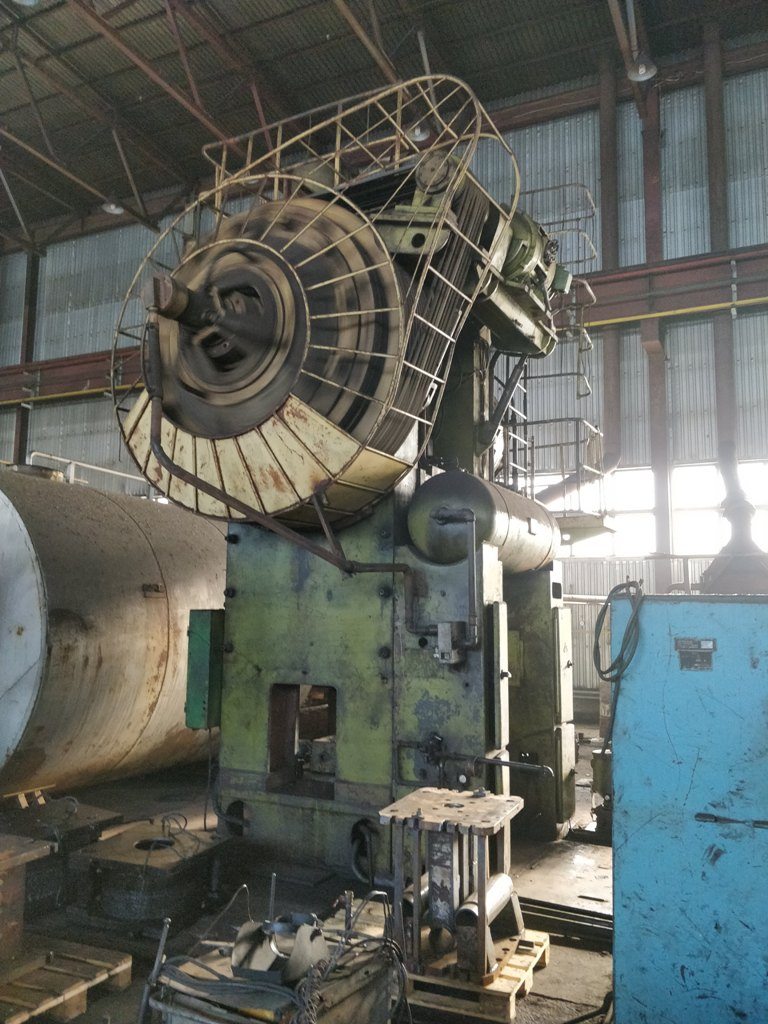

熱間鍛造プレス TMP Voronezh K04.196.840 - 1000 トン
TMP Voronezh K04.196.840 熱間鍛造プレス - 説明
技術仕様 TMP Voronezh K04.196.840 (ID:75625)
| Type | Hot forging press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K04.196.840 |
| YOM | 1986 |
| Rated capacity | 1000 tons |
| Capacity of the inner slider | 600 tons |
| Capacity of the external slider | 400 tons |
| Slide stroke | 250 mm |
| Slide strokes per 1 min | 90 |
| Distance between table and punch plate of slider in case of upper table location | |
| Inner slider | 435 mm |
| External slider | 655 mm |
| Adjustemnt of distance between table and slider | 10 mm |
| Upper ejector | |
| Stroke | 15 mm |
| Power | 20 kN |
| Bottom ejector | |
| Stroke | 40 mm |
| Power | 180 kN |
| Bed dimensions | 1000 x 1000 mm |
| Slide dimensions | |
| Left-to-right | 900 mm |
| Front-to-back | 800 mm |
| Diameter of the inner slider | 290 mm |
| Window size in the column | 810 x 600 mm |
| Overall dimensions | |
| Width | 5240 mm |
| Length | 3000 mm |
| Height above floor | 5950 mm |
| Total weight | 93000 kg |
熱間鍛造プレス TMP Voronezh - 技術プロセスと操作
| 鍛造 | 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。 |
|---|---|
| 熱間鍛造 | 熱間鍛造は、高温下で金属を圧力成形するプロセスです。加熱により材料の変形抵抗が低下し、金型キャビティへの流動が容易になります。高い生産性と複雑な形状の成形が可能です。鋼および合金からの鍛造品の量産・大量生産に使用されます。 |
| 閉塞金型鍛造 | 素材は金属の流動を制限する金型キャビティ内で変形し、工具の正確な形状を満たすように強制されます。高圧の下で材料は金型のあらゆる凹部と細部に広がり、正確な形状を持つ部品を生み出します。この方法は高い精度と再現性を提供し、複雑な鍛造品の量産および大量生産の標準となっています。 |
| 予備成形 | 予備成形は、素材を本スタンピング作業に向けて準備し、将来の部品のおおよその形状を与えます。金属は金型内で分配され、最終的な充填を容易にし、工具の摩耗を低減します。この中間段階により、完成品の精度と品質が向上します。 |
| ピアシング | ピアシングは、材料を除去せずに工具を素材に押し通すことで、塊状素材に穴を形成します。金属は側方に押しのけられ、周囲の組織を保ちながら貫通穴または止まり穴が作られます。この作業はプレスで行われ、ブッシュ、リング、シャフトなどの中空部品の製造に使用されます。 |
