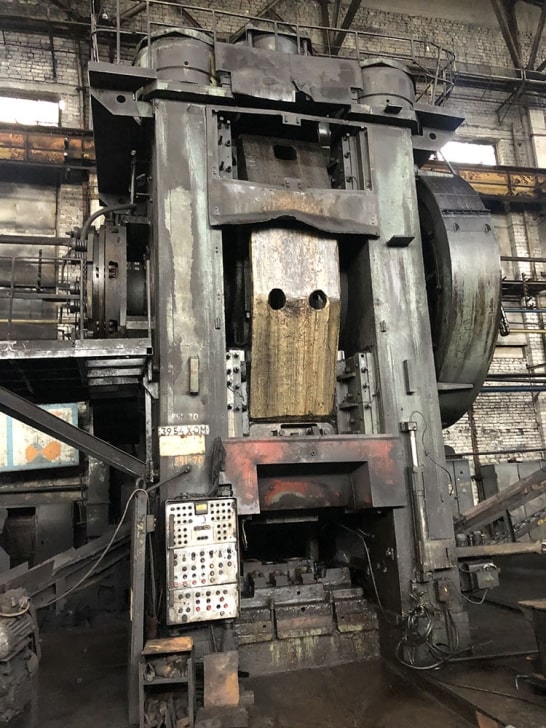

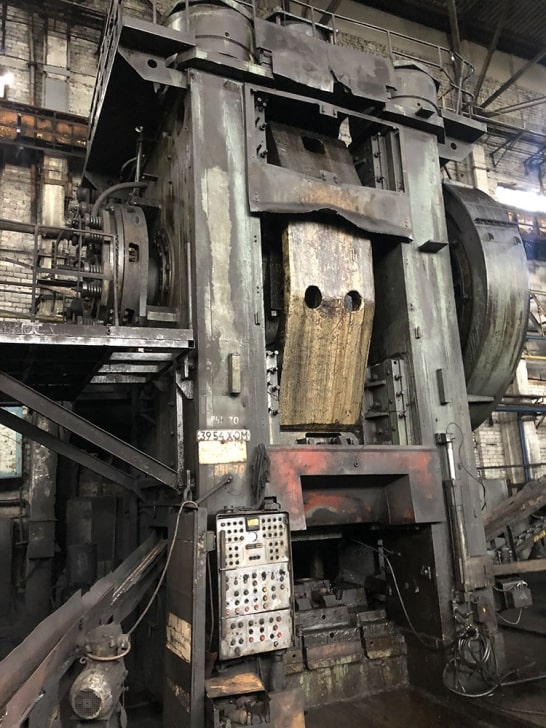

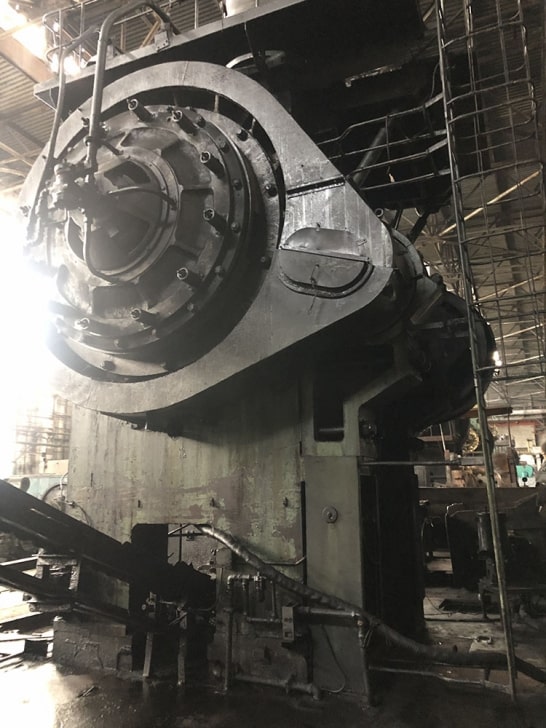

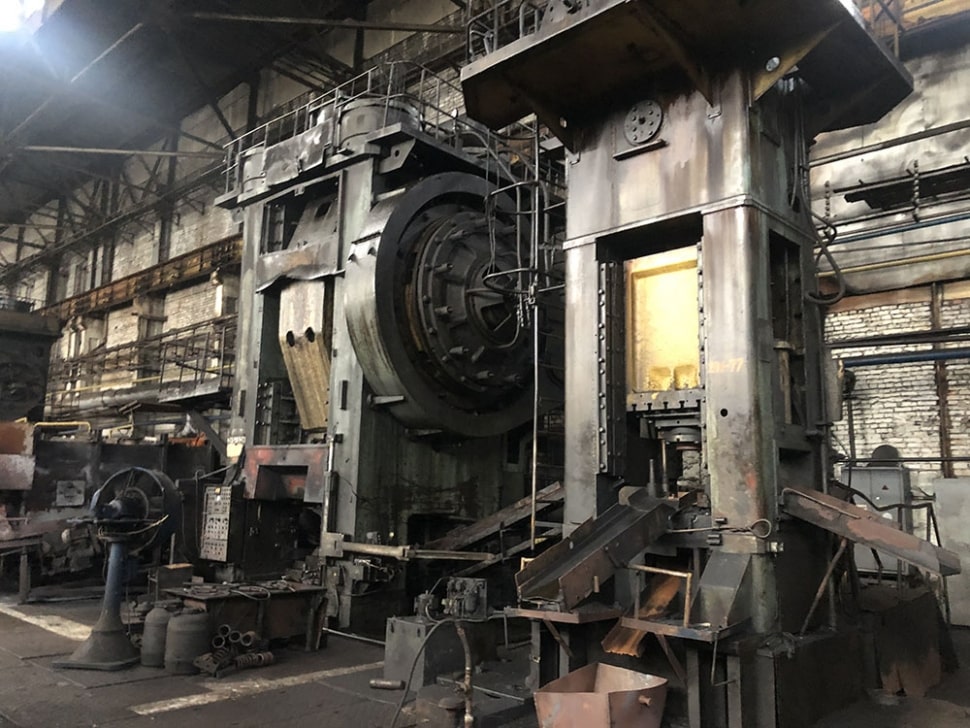

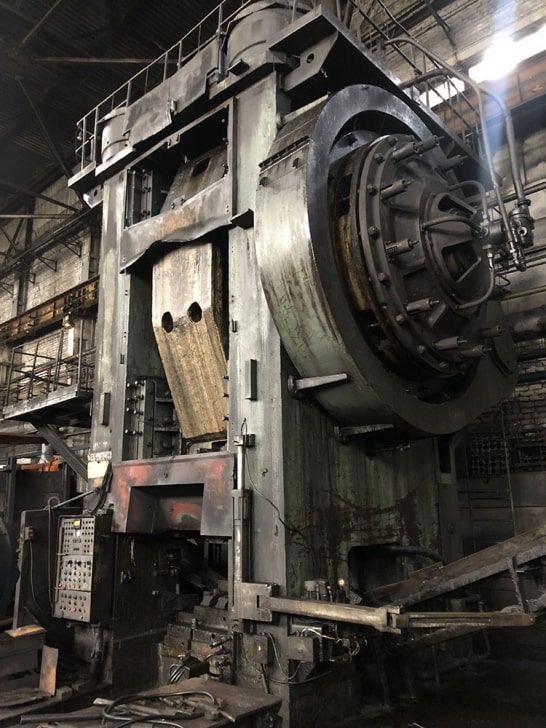

熱間鍛造プレス TMP Voronezh KB8546 - 4000 トン
TMP Voronezh KB8546 熱間鍛造プレス - 説明
技術仕様 TMP Voronezh KB8546 (ID:75453)
| Type | Hot forging press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | KB8546 |
| Rated capacity | 40000 kN |
| Shut height | 1000 mm |
| Adjustable distance between table and slide | 10 mm |
| Dimensions of openings in L. H. press side wall | |
| Height | 1100 mm |
| Width | 1000 mm |
| Table working surface | |
| L-to-R | 1570 mm |
| F-to-B | 1620 mm |
| Slide dimensions | |
| L-to-R | 1420 mm |
| F-to-B | 1420 mm |
| Slide stroke | 400 mm |
| Slide strokes per minute (continuous) | 50 |
| Number of pitmans | 2 |
| Number of drive stages | 2 |
| Top ejector mechanism | |
| Stroke | 65 mm |
| Capacity | 80 kN |
| Bottom ejector mechanism | |
| Stroke | 65 mm |
| Capacity | 125 kN |
| Main drive motor power | 160 kW |
| Overall dimensions | |
| L-to-R | 6228 mm |
| F-to-B | 5515 mm |
| Height above floor level | 7790 mm |
| Mass (approximately) | 362-5 tons |
熱間鍛造プレス TMP Voronezh - 技術プロセスと操作
| 鍛造 | 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。 |
|---|---|
| 熱間鍛造 | 熱間鍛造は、高温下で金属を圧力成形するプロセスです。加熱により材料の変形抵抗が低下し、金型キャビティへの流動が容易になります。高い生産性と複雑な形状の成形が可能です。鋼および合金からの鍛造品の量産・大量生産に使用されます。 |
| 閉塞金型鍛造 | 素材は金属の流動を制限する金型キャビティ内で変形し、工具の正確な形状を満たすように強制されます。高圧の下で材料は金型のあらゆる凹部と細部に広がり、正確な形状を持つ部品を生み出します。この方法は高い精度と再現性を提供し、複雑な鍛造品の量産および大量生産の標準となっています。 |
| 予備成形 | 予備成形は、素材を本スタンピング作業に向けて準備し、将来の部品のおおよその形状を与えます。金属は金型内で分配され、最終的な充填を容易にし、工具の摩耗を低減します。この中間段階により、完成品の精度と品質が向上します。 |
| ピアシング | ピアシングは、材料を除去せずに工具を素材に押し通すことで、塊状素材に穴を形成します。金属は側方に押しのけられ、周囲の組織を保ちながら貫通穴または止まり穴が作られます。この作業はプレスで行われ、ブッシュ、リング、シャフトなどの中空部品の製造に使用されます。 |
