Smeral LKO 500 S 機械プレス - 説明

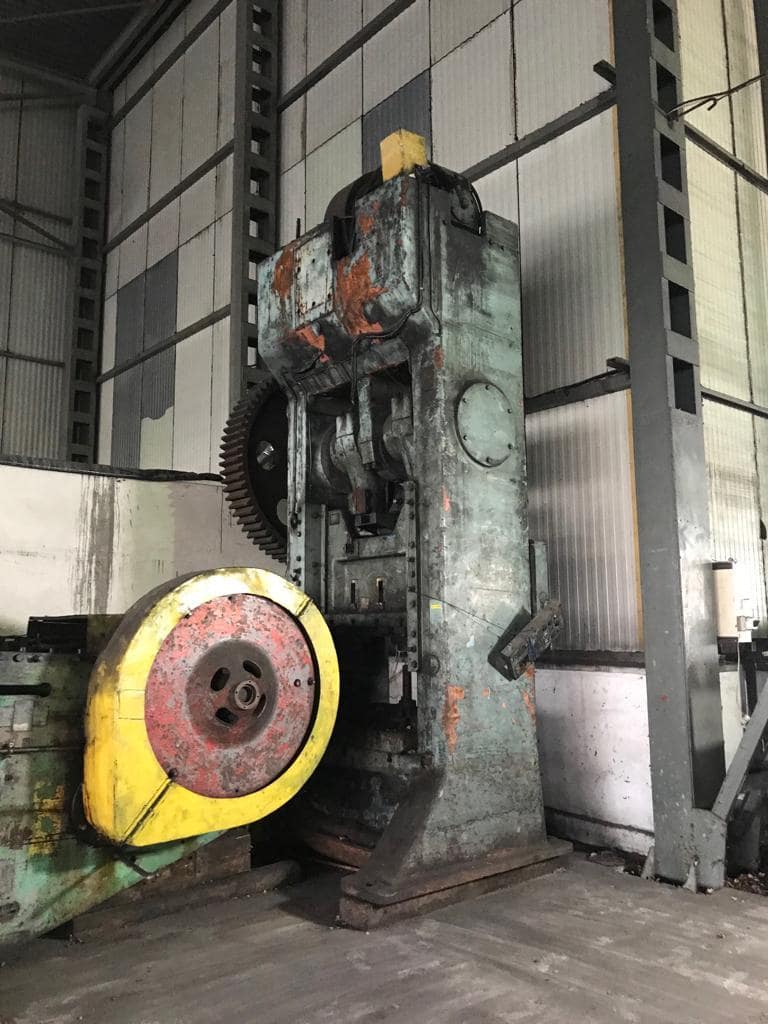

機械プレス Smeral LKO 500 S - 500 トン (ID:75362)は、電動モーターからのエネルギーを運動連鎖を通じてラムに伝達する機械駆動式のプレス設備です。高いサイクル速度、正確なラム位置決め、集中的な稼働時の安定した性能を提供します。大量生産におけるスタンピング、ブランキング、成形作業に使用されます。

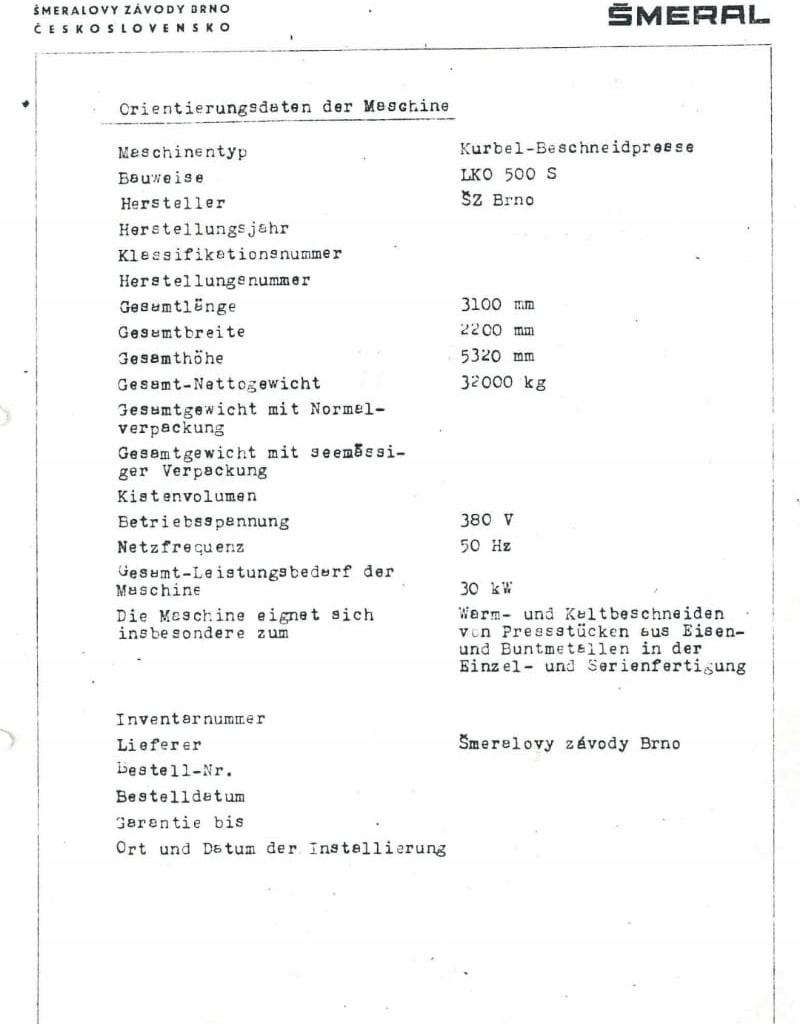

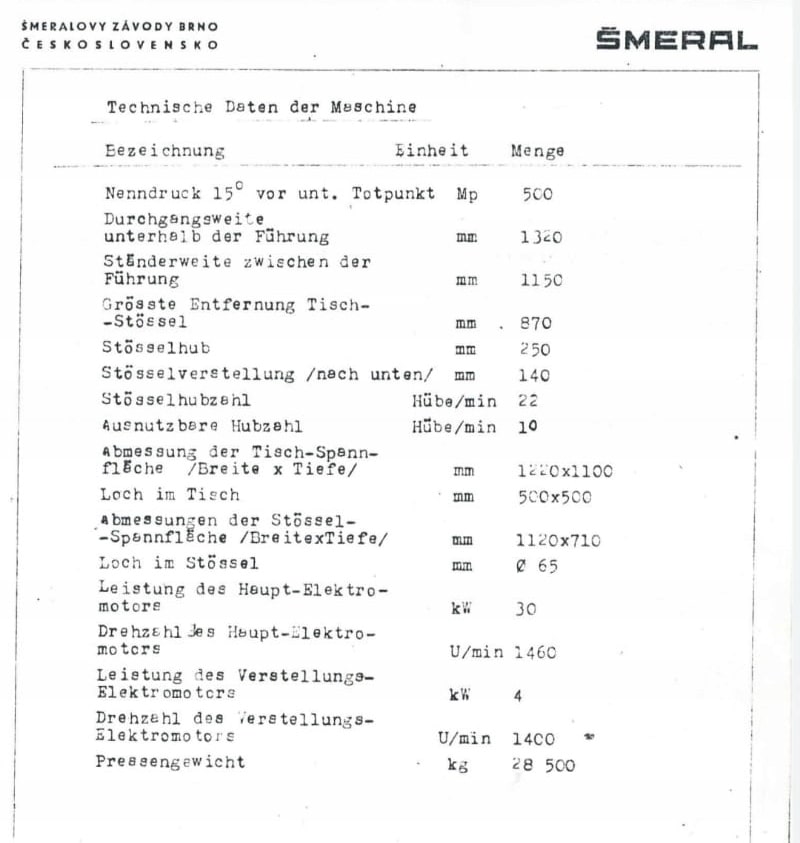

技術仕様 Smeral LKO 500 S (ID:75362)

TypeMechanical press
ManufacturerSmeral
ModelLKO 500 S
Capacity500 ton
Passage width below the guide1320 mm
Distance between the guides1150 mm
Maximum distance table-ram87O mm
Ram stroke270 mm
Ram adjustment140 mm
Table size1220 x 1100 mm
Hole in table500 x 500 mm
Ram surface1120 x 710 mm
Hole in plunger65 mm
Electric motor30 kW
Dimensions
Length3100 mm
Width2200 mm
Height5320 mm
Weight28500 kg

機械プレス Smeral - 技術プロセスと操作

トリミング 熱間鍛造品が金型から出るとき、一緒にバリも出てきます。これは工具間の隙間に押し出された余分な金属です。トリミングプレスで除去され、部品はマトリクスを通過し、切刃が輪郭に沿って余分なものをすべて切り落とします。こうして鍛造品は清潔なエッジと正確な形状を得て、次の工程へ進む準備が整います。
板金スタンピング 板金スタンピングは、金型を使用してシート素材から部品を成形する加工クラスです。素材は厚みを大きく変えることなく工具内で変形し、指定された形状となります。このグループには、ブランキング、ピアシング、曲げ、絞り、およびプレスで行われるその他のプロセスが含まれます。板金スタンピングは、車体パネル、ハウジング、その他の薄肉金属部品の大量生産の基盤です。
絞り加工 ドローイングは、平らな素材を中空製品へと変えます。シートは端部で固定され、工具が中央部を押し込み、金属を金型キャビティへ流動させて壁を形成させます。こうしてカップ、キャップ、ハウジングなど片面が開いた部品が得られます。
打ち抜き シートから閉じた輪郭に沿って部品を打ち抜く作業は、ブランキング金型を用いてプレスで行われます。工具が材料を貫通し、完成部品をシートから分離します。輪郭の精度とエッジの清潔さが最終製品の品質を左右します。
