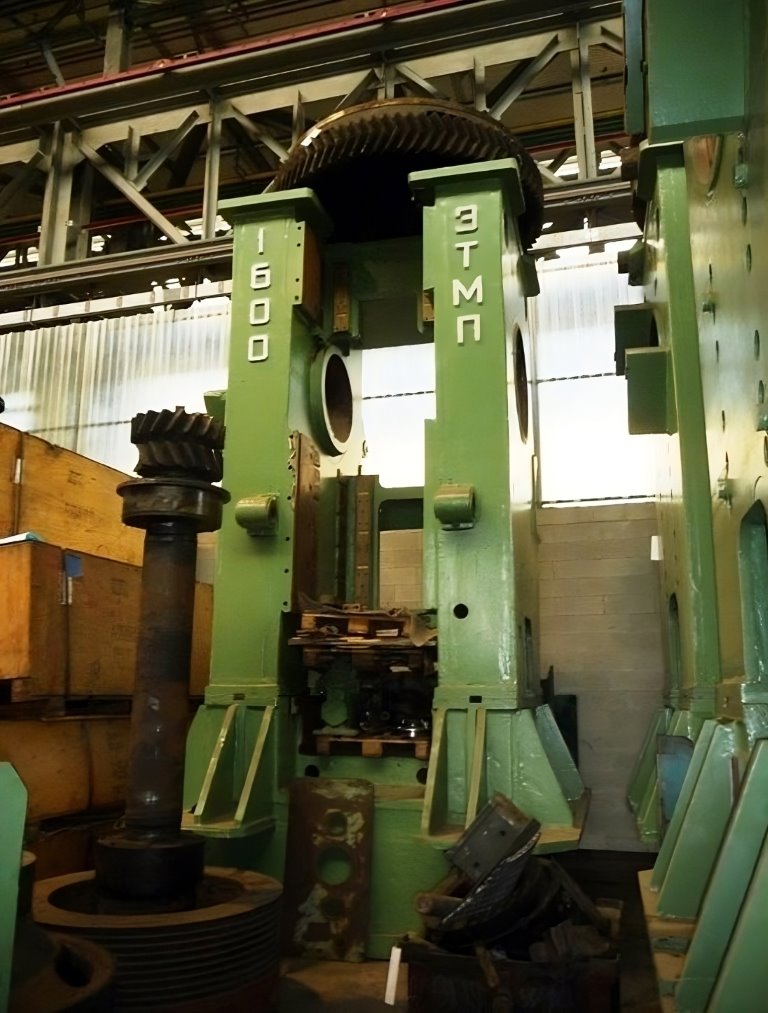

熱間鍛造ライン TMP Voronezh K8542 - 1600 トン

Dabrox 出品 ID: S88037

このオファーの詳細情報をリクエスト：
- 在庫状況、価格
- 支払い/配送条件
- 仕様、状態、写真など

* 必須項目

TMP Voronezh K8542 熱間鍛造ライン - 説明

熱間鍛造ライン TMP Voronezh K8542 - 1600 トン (ID:S88037)は、熱間スタンピングによる鍛造品の製造のために設計された生産ラインです。連続する技術作業を単一の生産フローに統合します。鍛造部品の大量生産において、高い生産性と安定した品質を実現します。

技術仕様 TMP Voronezh K8542 (ID:S88037)

TypeHot forging line
ManufacturerTMP Voronezh
ModelK8542
Year of manufacture1967
Maximum force1600 ton
Slider stroke length300 mm
SPM75
Maximum distance between table and slider (in lower position of slider)660 mm
Size of adjustment of distance between a table and slider10 mm
Length of a rod920 mm
Bed overall dimensions940×1200 mm
Slider overall dimensions860×910 mm
The size of lateral windows
Height560 mm
Width600 mm
Main motor110 kW
Press overall dimensions5060 x 3940 x 5545 mm
Press weigh approx.117 tons

熱間鍛造ライン TMP Voronezh - 技術プロセスと操作

鍛造 金属の塑性変形プロセスであり、素材は打撃または静的圧力の作用を受けて形状を変化させます。鍛造中に金属組織は緻密化し、内部の不均一性が除去され、材料の機械的特性が向上します。これにより、鍛造製品は大きな荷重下での高い強度と信頼性が特徴となります。鍛造は、完成部品の製造と、後続のスタンピングのための素材準備の両方に使用されます。
キャリブレーション 鍛造品を正確な寸法に仕上げる最終工程です。素材はキャリブレーション金型に配置され、圧力を受けて表面が平らになり、指定された公差に幾何形状が整えられます。この工程は、前工程で残ったわずかな形状の歪みを除去します。その結果、部品は追加の機械加工なしで安定した寸法と滑らかな表面を得ます。
トリミング 熱間鍛造品が金型から出るとき、一緒にバリも出てきます。これは工具間の隙間に押し出された余分な金属です。トリミングプレスで除去され、部品はマトリクスを通過し、切刃が輪郭に沿って余分なものをすべて切り落とします。こうして鍛造品は清潔なエッジと正確な形状を得て、次の工程へ進む準備が整います。
